Ferramentas · Fresa inteiriça de ponta esférica
1B230-0800-XA 1630
Fresa de topo CoroMill® Dura Ball Nose inteiriça de metal duro para perfilamento
Fresa · classe 1630 com cobertura PVD · raio de ponta 4 mm, diâmetro de corte 8 mm, comprimento funcional 63 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Recomendado Classe 1630 Preço na loja
Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), S (superligas e titânio)
Testado em máquina pela engenharia da Hailtools: CoroMill® Dura
Serviço de recondicionamento da Sandvik Coromant: REC1BN0308SC.
Solicitar recondicionamentoMaterial deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 1B230-0800-XA 1630.
Casos práticos da Hailtools
Vídeos
High performance solid end mill for Multi materials - CoroMill® DuraSandvik Coromant · YouTube
Efficient and versatile solid end mills - CoroMill® DuraSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroMill Dura · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 1B230-0800-XA 1630
- Código compactado
- 1B230-0800-XA1630
- Material ID
- 6259432
- Família
- Ferramentas
- Tipo
- Fresa inteiriça de ponta esférica
- Classe
- 1630
- Cobertura
- ALCRN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 38,7 g
- EAN
- 26259432
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180606
- Origem
- IT,CN
- Lançamento
- 20/09/2012
- CoroPak de lançamento
- 12.2
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 2.033 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

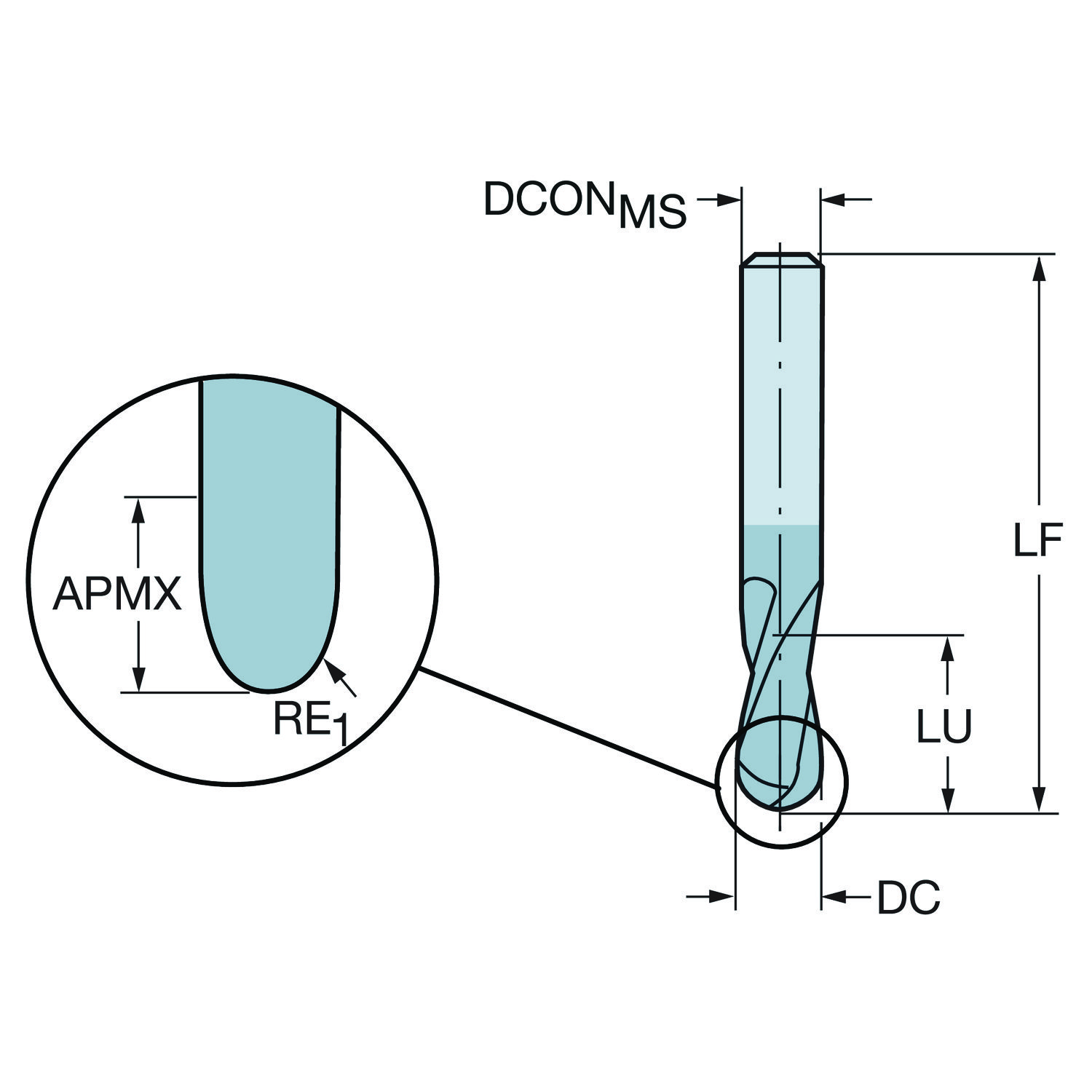

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo de ataque da ferramenta | PSIR | 0 |
| Ângulo de hélice do canal | FHA | 30 |
| Ângulo de saída axial | GAMP | 1.5 |
| Ângulo de saída radial | GAMF | 10.5 |
| Ângulo máximo de usinagem em rampa | RMPX_FFW | 15 |
| Balanço máximo | OHX | 27 mm |
| Caracteristica da aresta interrompida | IEP | Não |
| Classe | GRADE | 1630 |
| Classe da tolerância do diâmetro de corte | TCDC | h7 |
| Cobertura | COATING | PVD AlCrN |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento funcional | LF | 63 mm |
| Comprimento total | OAL | 63 mm |
| Comprimento util | LU | 16 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | STRAIGHT |
| Diâmetro da conexão | DCONMS | 8 mm |
| Diâmetro de corte | DC | 8 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica (DIN6535-HA) — métrica: 8 |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 2 |
| Peso do item | WT | 0.0387 kg |
| Profundidade de corte máxima | APMX_FFW | 16 mm |
| Profundidade de corte máxima | APMX | 16 mm |
| Profundidade de corte máxima | APMX_PFW | 16 mm |
| Raio do canto | RE | 4 mm |
| Reafiações máximas | NORGMX | 2 |
| Rotação máxima | RPMX | 80000 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 36 mm |
| Substrato | SUBSTRATE | HC |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 48 no catálogo
131-2008-B Bucha quadrada com posicionamento Easy-Fix
132L-1208050-B Bucha cilíndrica com posicionamento Easy-Fix
132L-1608050-B Bucha cilíndrica com posicionamento Easy-Fix
132L-2208050-B Bucha cilíndrica com posicionamento Easy-Fix
132N-2508 Luva cilindrica
393.14-16 0800 Pinça ER
393.14-16 0900 Pinça ER
393.14-20 080 Pinça ER
393.14-20 090 Pinça ER
393.14-25 080 Pinça ER
393.14-25 090 Pinça ER
393.14-32 080 Pinça ER
393.14-32 090 Pinça ER
393.14-40 080 Pinça ER
393.14-40 090 Pinça ER
393.14-50 080 Pinça ER
393.14-50 100 Pinça ER
393.15-16 08 Pinça ER
393.15-20 08 Pinça ER
393.15-25 08 Pinça ER
393.15-32 08 Pinça ER
393.16-16 08 ER collet
393.16-25 08 ER collet
393.16-32 08 ER collet
393.CF-12 08 40 Luva cilindrica
393.CF-20 08 50 Luva cilindrica
393.CG-12 08 40 Luva cilindrica
393.CG-20 08 52 Luva cilindrica
393.CG-25 08 56 Luva cilindrica
393.CG-32 08 60 Luva cilindrica
393.CGP-20 08 72 Pinça cilíndrica tipo lápis
393.CGS-12 08 40 Luva cilindrica
393.CGS-20 08 52 Luva cilindrica
393.CGS-25 08 56 Luva cilindrica
393.CGS-32 08 60 Luva cilindrica
C3-391.19-08 107 Coromant Capto® para mandril com fixação térmica
C4-391.19-08 075 Coromant Capto® para mandril com fixação térmica
C5-391.19-08 075 Coromant Capto® para mandril com fixação térmica
C6-391.19-08 080 Coromant Capto® para mandril com fixação térmica
EF-16-08 Bucha cilíndrica com posicionamento Easy-Fix
EF-20-08 Bucha cilíndrica com posicionamento Easy-Fix
EF-25-08 Bucha cilíndrica com posicionamento Easy-Fix
EF-32-08 Bucha cilíndrica com posicionamento Easy-Fix
EF-40-08 Bucha cilíndrica com posicionamento Easy-Fix
HA06-SH08Q-S-080 HSK para mandril iLock com fixação térmica
HA06-SH08Q-S-120 HSK para mandril iLock com fixação térmica
HA10-SH08Q-S-085 HSK para mandril iLock com fixação térmica
HA10-SH08Q-S-120 HSK para mandril iLock com fixação térmica Nada com esse termo. Tente só o início do código.
Mesmo tipo de ferramenta.
1B230-0300-XA 1630 Fresa de topo CoroMill® Dura Ball Nose inteiriça de metal duro para perfilamento Recomendado
1B230-0400-XA 1630 Fresa de topo CoroMill® Dura Ball Nose inteiriça de metal duro para perfilamento Recomendado
1B230-0500-XA 1630 Fresa de topo CoroMill® Dura Ball Nose inteiriça de metal duro para perfilamento Recomendado
1B230-0100-XA 1630 Fresa de topo CoroMill® Dura Ball Nose inteiriça de metal duro para perfilamento Recomendado
1B230-0150-XA 1630 Fresa de topo CoroMill® Dura Ball Nose inteiriça de metal duro para perfilamento Recomendado
1B230-0200-XA 1630 Fresa de topo CoroMill® Dura Ball Nose inteiriça de metal duro para perfilamento Recomendado
1B230-0250-XA 1630 Fresa de topo CoroMill® Dura Ball Nose inteiriça de metal duro para perfilamento Recomendado
1B230-0600-XA 1630 Fresa de topo CoroMill® Dura Ball Nose inteiriça de metal duro para perfilamento Recomendado
1B230-0700-XA 1630 Fresa de topo CoroMill® Dura Ball Nose inteiriça de metal duro para perfilamento Recomendado
1B230-0900-XA 1630 Fresa de topo CoroMill® Dura Ball Nose inteiriça de metal duro para perfilamento Recomendado
1B230-1000-XA 1630 Fresa de topo CoroMill® Dura Ball Nose inteiriça de metal duro para perfilamento Recomendado
1B230-1200-XA 1630 Fresa de topo CoroMill® Dura Ball Nose inteiriça de metal duro para perfilamento Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
