R216.42-02030-GC20G 1700 — Foto do produto

Foto do produto

Ferramentas · Fresa inteiriça de ponta esférica

R216.42-02030-GC20G 1700

Fresa de topo CoroMill® Plura inteiriça de metal duro Ball Nose para microfresamento

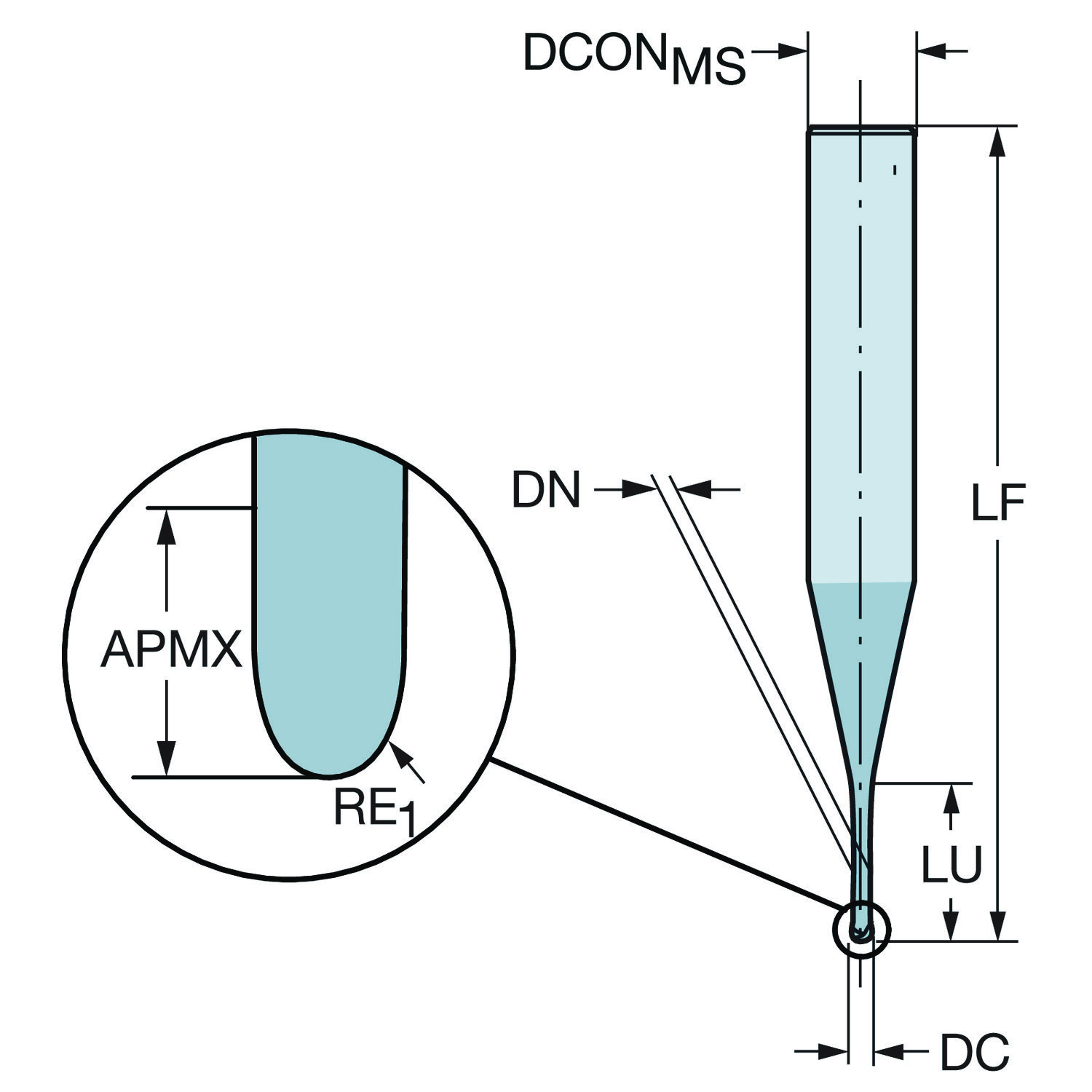

Fresa · classe 1700 com cobertura PVD · raio de ponta 1 mm, diâmetro de corte 2 mm, comprimento funcional 45 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe 1700

Indicada em 1º lugar para: H (aços endurecidos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R216.42-02030-GC20G 1700
Código compactado
R216.42-02030-GC20G1700
Material ID
5963298
Família
Ferramentas
Tipo
Fresa inteiriça de ponta esférica
Classe
1700
Cobertura
ALCRN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
18 g
EAN
25963298
NCM
820770
UNSPSC
23241614
eCl@ss 13
21180606
Origem
JP
Lançamento
22/02/2011
CoroPak de lançamento
11.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de ataque da ferramenta PSIR 0
Ângulo de conicidade BHTA_1 0
Ângulo de hélice do canal FHA 30
Ângulo de saída axial GAMP 1.5
Ângulo de saída radial GAMF -6
Ângulo máximo de usinagem em rampa RMPX_FFW 15
Balanço máximo OHX 9 mm
Classe GRADE 1700
Classe da tolerância do diâmetro de corte TCDC h8
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento do corpo LB_1 8 mm
Comprimento funcional LF 45 mm
Comprimento total OAL 45 mm
Comprimento util LU 8 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD STRAIGHT
Diâmetro da conexão DCONMS 6 mm
Diâmetro de corte DC 2 mm
Diâmetro do corpo BD_1 1.92 mm
Diâmetro do pescoço DN 1.92 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica (DIN6535-HA) — métrica: 6
Grupo básico standard BSG COROMANT
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
Número efetivo de arestas de corte na parte periférica ZEFP 2
Profundidade de corte máxima APMX_FFW 1.7 mm
Profundidade de corte máxima APMX 1.7 mm
Profundidade de corte máxima APMX_PFW 1.7 mm
Raio do canto RE 1 mm
Reafiações máximas NORGMX 0
Rotação máxima RPMX 80000
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 36 mm
Tolerância do diâmetro de conexão TCDCON h5

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
