R216.2-313 — Foto do produto

Foto do produto

Ferramentas · Fresa de facear cantos a 90° intercambiável

R216.2-313

Corpo de Fresa U-Max® para cantos a 90 graus

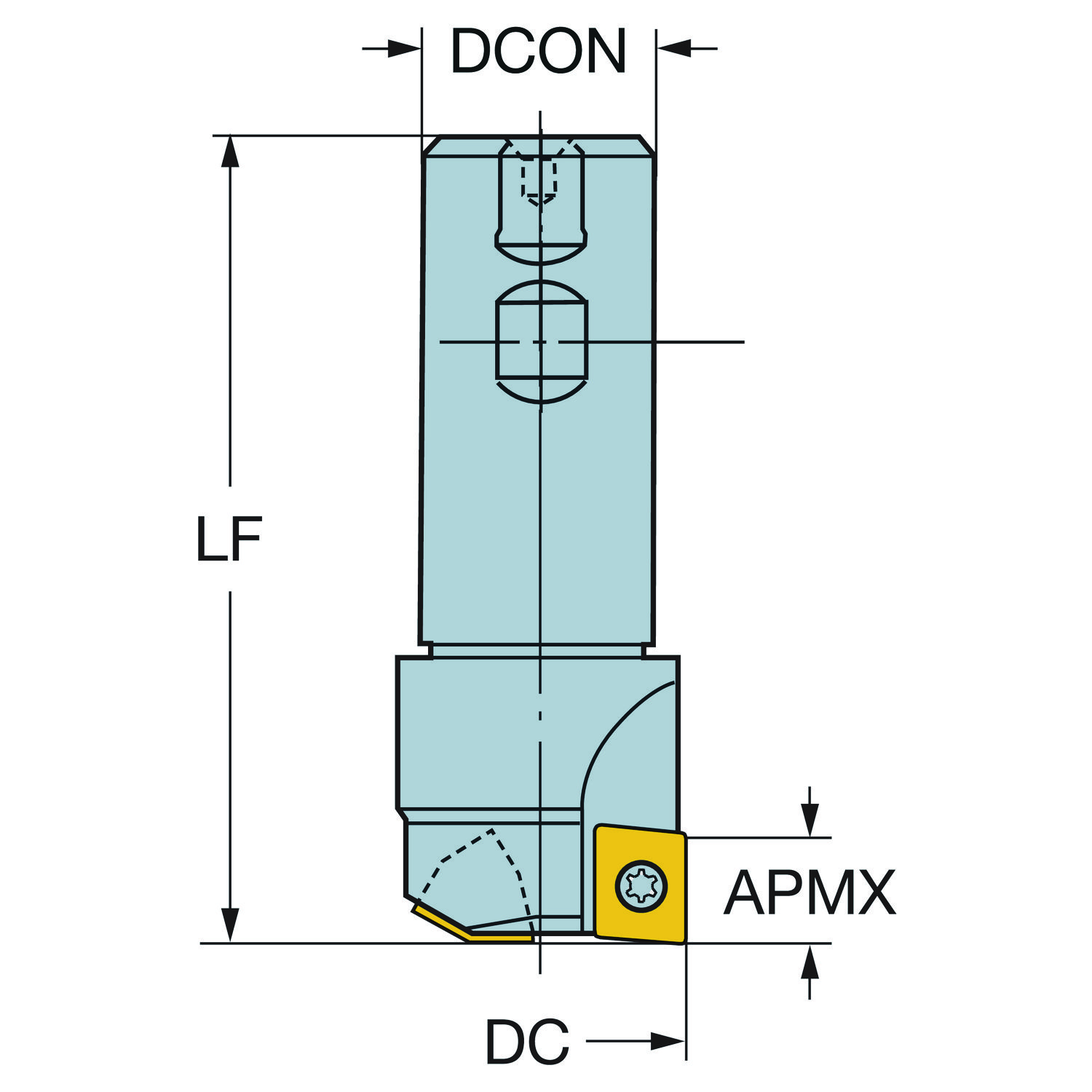

Fresa · diâmetro de corte 12,7 mm, comprimento funcional 73 mm, 1 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R216.2-313
Código compactado
R216.2-313
Material ID
5742802
Família
Ferramentas
Tipo
Fresa de facear cantos a 90° intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
117 g
EAN
10001725
NCM
846610
UNSPSC
23241624
eCl@ss 13
21180890
Origem
US
Lançamento
05/10/1987
CoroPak de lançamento
87.1

Arquivos CAD

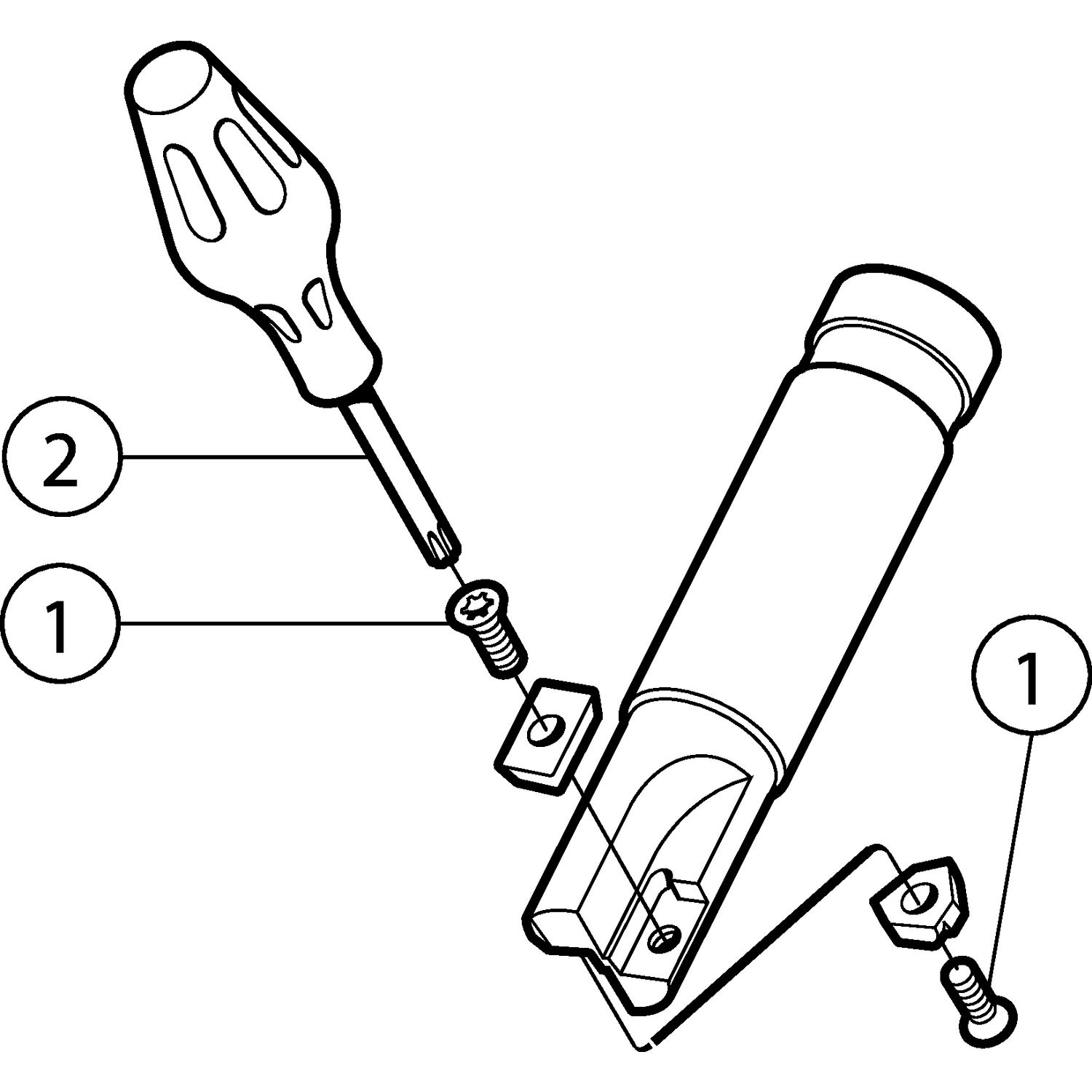

Itens inclusos

  • 1 × 5513 020-21 Parafuso da pastilha
  • 1 × 5680 046-03 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo da ponta da pastilha EPSR 87
Ângulo de saída axial GAMP 2
Ângulo de saída radial GAMF -5
Ângulo máximo de usinagem em rampa RMPX 90
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 8
Código do tamanho do assento da pastilha SSC_N .374
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 73 mm
Diâmetro da conexão DCONMS 15.88 mm
Diâmetro de corte DC 12.7 mm
Direção da interface de adaptação da máquina ADINTMS Weldon (DIN6535-HB) — polegada: 5/8
Letra standard STDLET WE
Número de pastilhas CICT_1 1
Número efetivo de arestas de corte na parte periférica ZEFP 1
Numero standard STDNO ISO3338-2
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_1 Fresa Umax 216.2-08-C-2 (R216.2-080204-2A)
Profundidade de corte máxima APMX 8 mm
Propriedade antivibração DPC Não
Recurso de corte central CCC Sim
Rotação máxima RPMX 25200
Sensor embutido SEP Não
Sentido HAND Direita
Tolerância do diâmetro de conexão TCDCON h6
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
