MWLNL 25CA-08 — Foto do produto

Foto do produto

Ferramentas · Cartucho de torneamento geral — avanço frontal, lateral ou ambos

MWLNL 25CA-08

Cápsula T-Max® P para torneamento

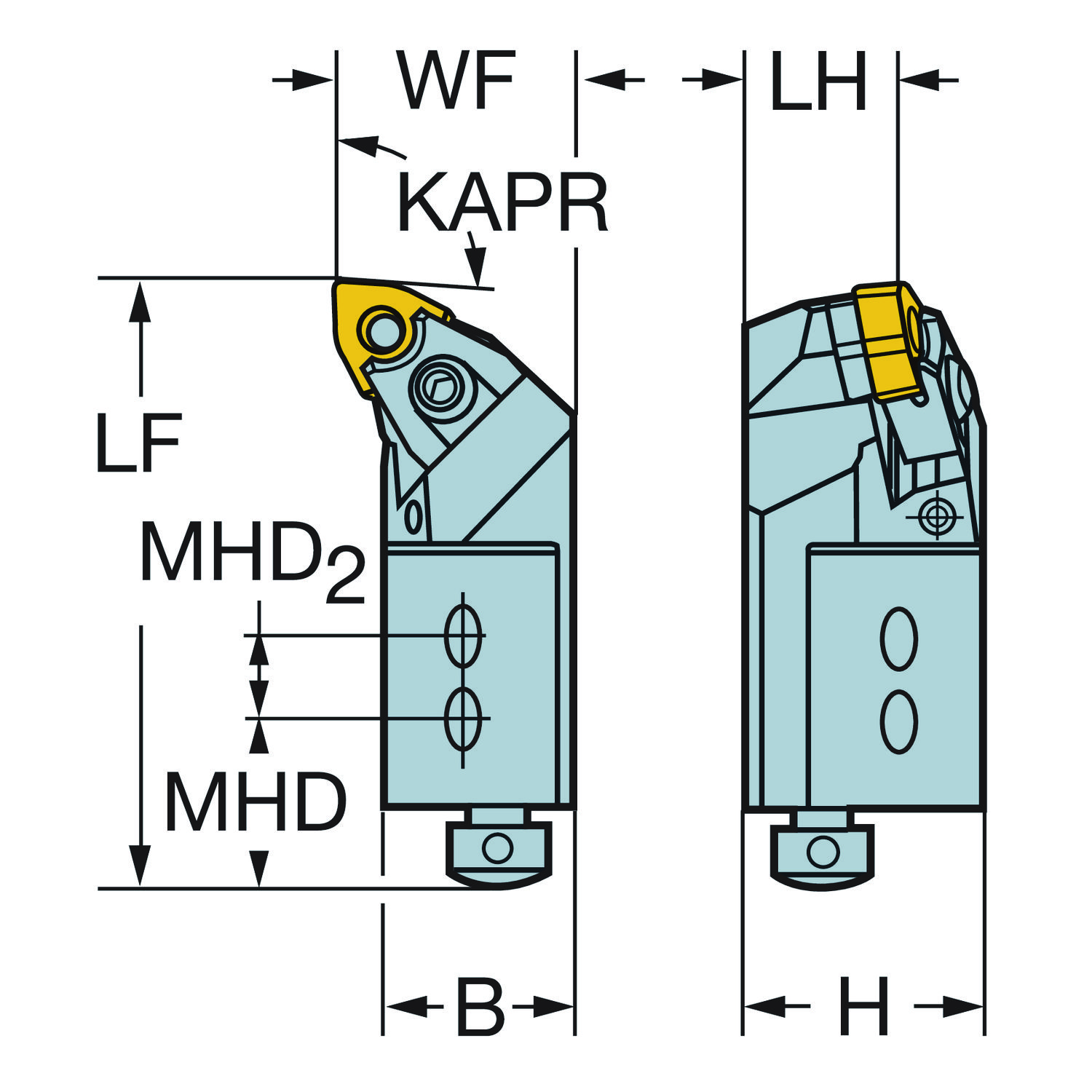

Cápsula · comprimento funcional 100 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Ver o substituto: PCLNL 16CA-12

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Produto descontinuado.

A Sandvik Coromant indica no lugar:

PCLNL 16CA-12 — Cápsula T-Max® P para torneamento

O produto recomendado tem dimensões diferentes.

Dados principais

Código ISO
MWLNL 25CA-08
Código compactado
MWLNL25CA-08
Material ID
5735651
Família
Ferramentas
Tipo
Cartucho de torneamento geral — avanço frontal, lateral ou ambos
Peso unitário
0,43 kg
EAN
11035415
UNSPSC
23242106
eCl@ss 13
21181590
Lançamento
06/10/1997
CoroPak de lançamento
97.3

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 38 mm
Altura funcional HF 25 mm
Ângulo da aresta de corte da ferramenta KAPR 95
Ângulo de ataque da ferramenta PSIR -5
Balanço máximo OHX 100 mm
Código do tamanho do assento da pastilha SSC_M 08
Código do tamanho do assento da pastilha SSC_N 1/2
Código do tipo de fixação MTP Fixação por cunha
Comprimento funcional LF 100 mm
Comprimento total OAL 100 mm
Diâmetro mínimo do furo DMIN_1 100 mm
Diâmetro mínimo do furo DMIN_2 115 mm
Direção da interface de adaptação da máquina ADINTMS Cartucho (ISO5611) -à esquerda: 25CA
Distância do furo de montagem MHD 30 mm
Distância do furo de montagem 2 MHD2 20 mm
Largura da haste B 25 mm
Largura funcional WF 32 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER WNMG 080408
Peso do item WT 0.43 kg
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 5 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
