Ferramentas · Torneamento — intercambiável

MVTNL 12 3B

Porta Ferramenta convencional T-Max® P para torneamento

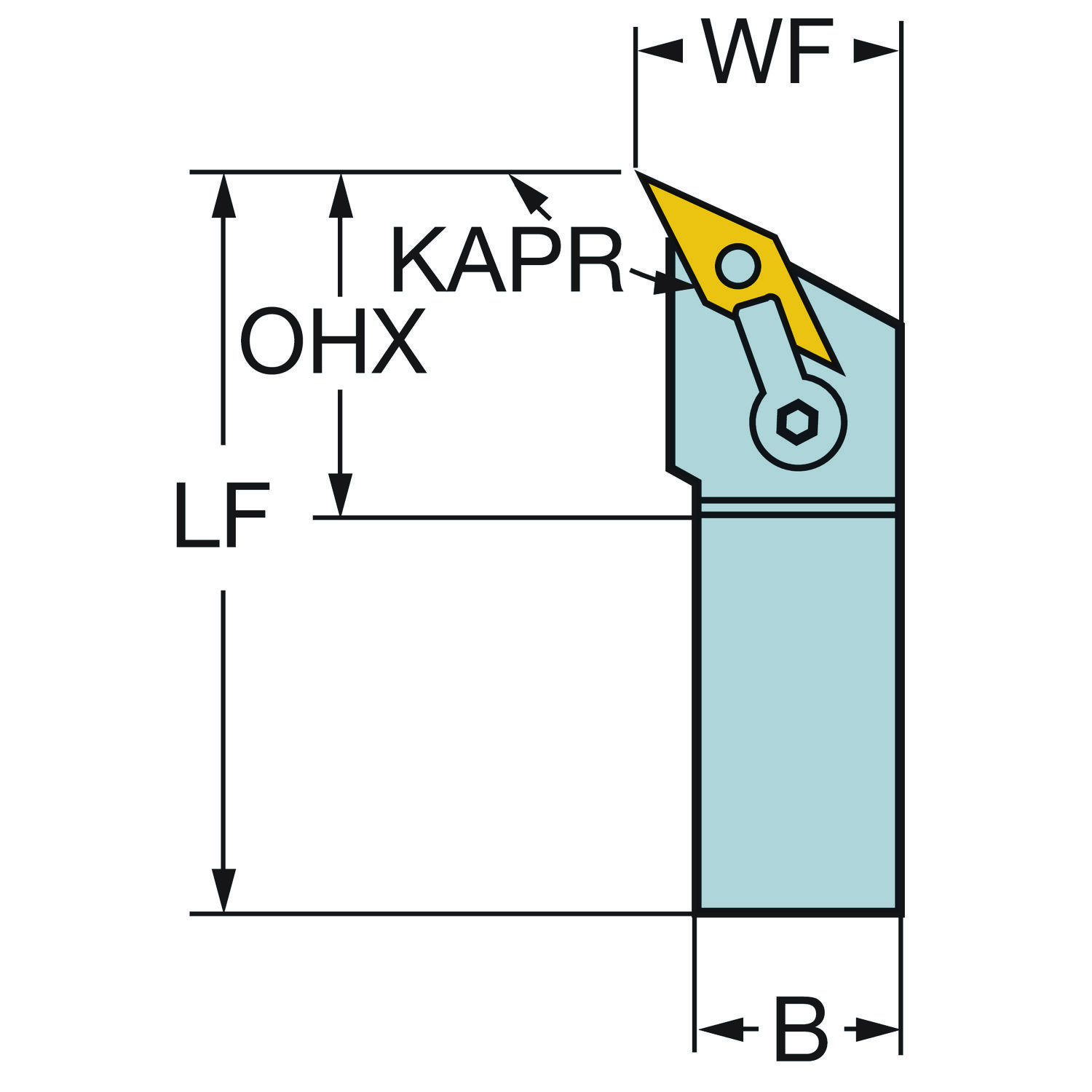

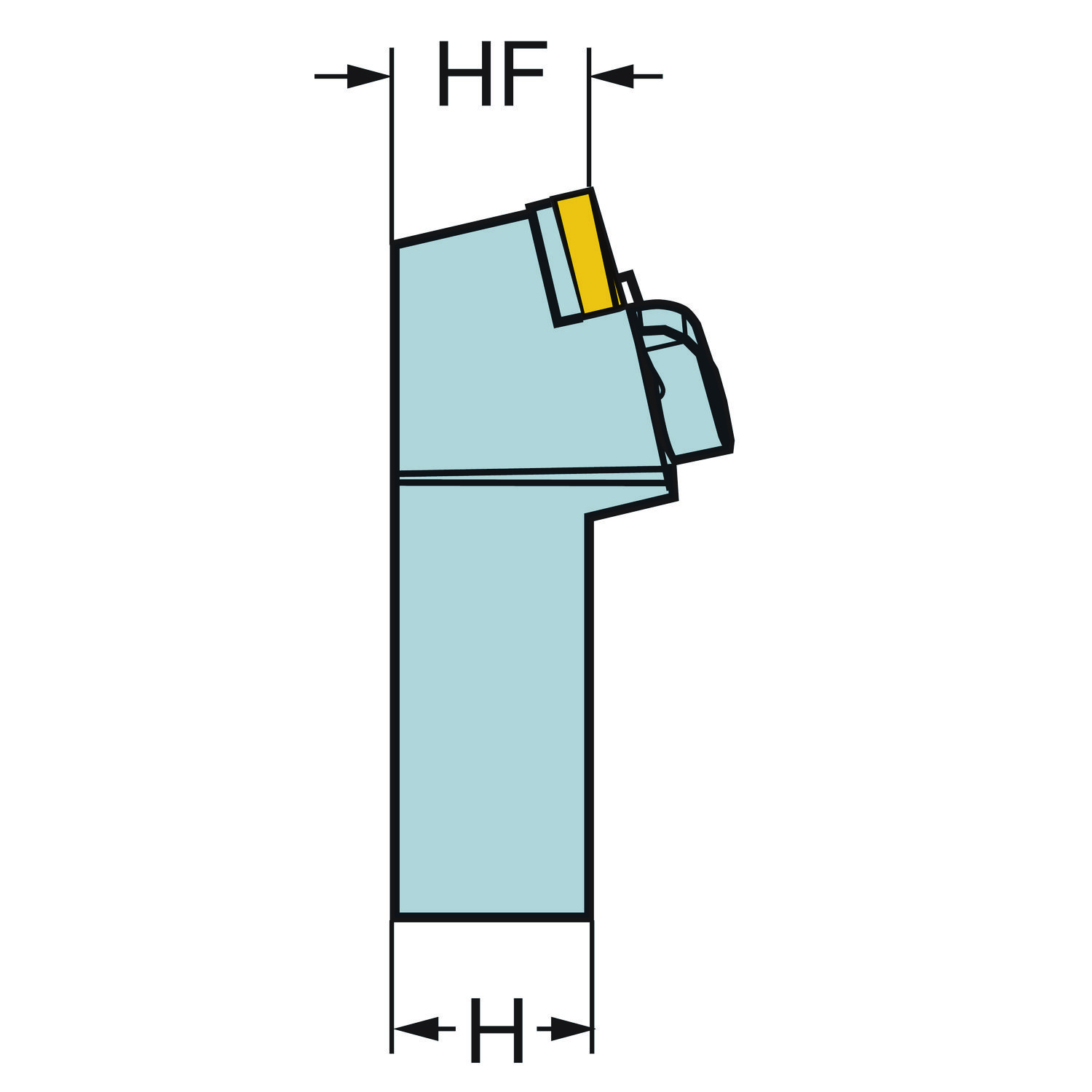

Ferramenta para torneamento · comprimento funcional 114,3 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Testado em máquina pela engenharia da Hailtools: Pastilhas T-Max® P

Dados principais

Código ISO
MVTNL 12 3B
Código compactado
MVTNL123B
Material ID
5736128
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,359 kg
EAN
10208704
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
IN
Lançamento
21/06/1982
CoroPak de lançamento
82.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Itens inclusos

  • 1 × MC-12 Grampo
  • 1 × MS-510 Parafuso de fixação
  • 1 × MN-34L Pino de trava
  • 1 × MVN-322 Calço
  • 1 × 3021 011-532 Chave
  • 1 × 174.1-870 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 19.05 mm
Altura funcional HF 19.05 mm
Ângulo da aresta de corte da ferramenta KAPR_1 117.5
Ângulo da ponta da pastilha EPSR 35
Ângulo de ataque da ferramenta PSIR -27.5
Ângulo de folga principal AN 0
Ângulo de inclinação LAMS -10
Ângulo de saída ortogonal GAMO -10
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 35
Balanço máximo OHX 38.1 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Grampo sobre a pastilha e pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 76.2 mm
Comprimento funcional LF 114.3 mm
Comprimento total OAL 114.3 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — polegada: 3/4 x 3/4
Identificação da pastilha padrão MIID VNMG 16 04 08
Largura da haste B 19.05 mm
Largura funcional WF 25.4 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER VNMG 160408
Peso do item WT 0.359 kg
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 5 Nm
Torque TQ 5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
