Pastilhas · Turning insert - general
VNGA160404S01525H 7105
Pastilha T-Max® P para torneamento
Pastilha para torneamento para aços endurecidos (ISO H) · classe 7105 com cobertura PVD · círculo inscrito 9,53 mm, raio de ponta 0,4 mm, espessura 4,76 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.
Classe 7105
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.
Dados principais
- Código ISO
- VNGA160404S01525H 7105
- Código ANSI
- VNGA331S0525H 7105
- Código compactado
- VNGA160404S01525H7105
- Material ID
- 7190839
- Família
- Pastilhas
- Tipo
- Turning insert - general
- Classe
- 7105
- Cobertura
- TIN
- Processo de cobertura
- PVD
- Substrato
- CBN
- Material ISO principal
- H
- Quantidade por embalagem
- 5
- Quantidade mínima
- 5
- Peso unitário (kg)
- 9.26 Gram
- EAN
- 7323221525699
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182003
- Origem
- PL,CN
- Lançamento
- 22/09/2016
- CoroPak de lançamento
- 16.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 210 m/min
- Avanço por rotação
- 0,09 mm/r
- Profundidade de corte
- 0,1 mm
- Espessura máxima do cavaco
- 0,06 mm/r
- Vida da ferramenta
- 900 s
Para Aços endurecidos · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.
Torneamento geral · Ângulo de posição 93°
| Material | vc m/min | fn mm/r | hex mm/r | ap mm | Vida |
|---|---|---|---|---|---|
| H Aços endurecidos 1ª escolha H1.3.Z.HA · 60 HRC | 210 (190 – 220) | 0,09 (0,06 – 0,18) | 0,06 (0,04 – 0,12) | 0,1 (0,07 – 0,2) | 900 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

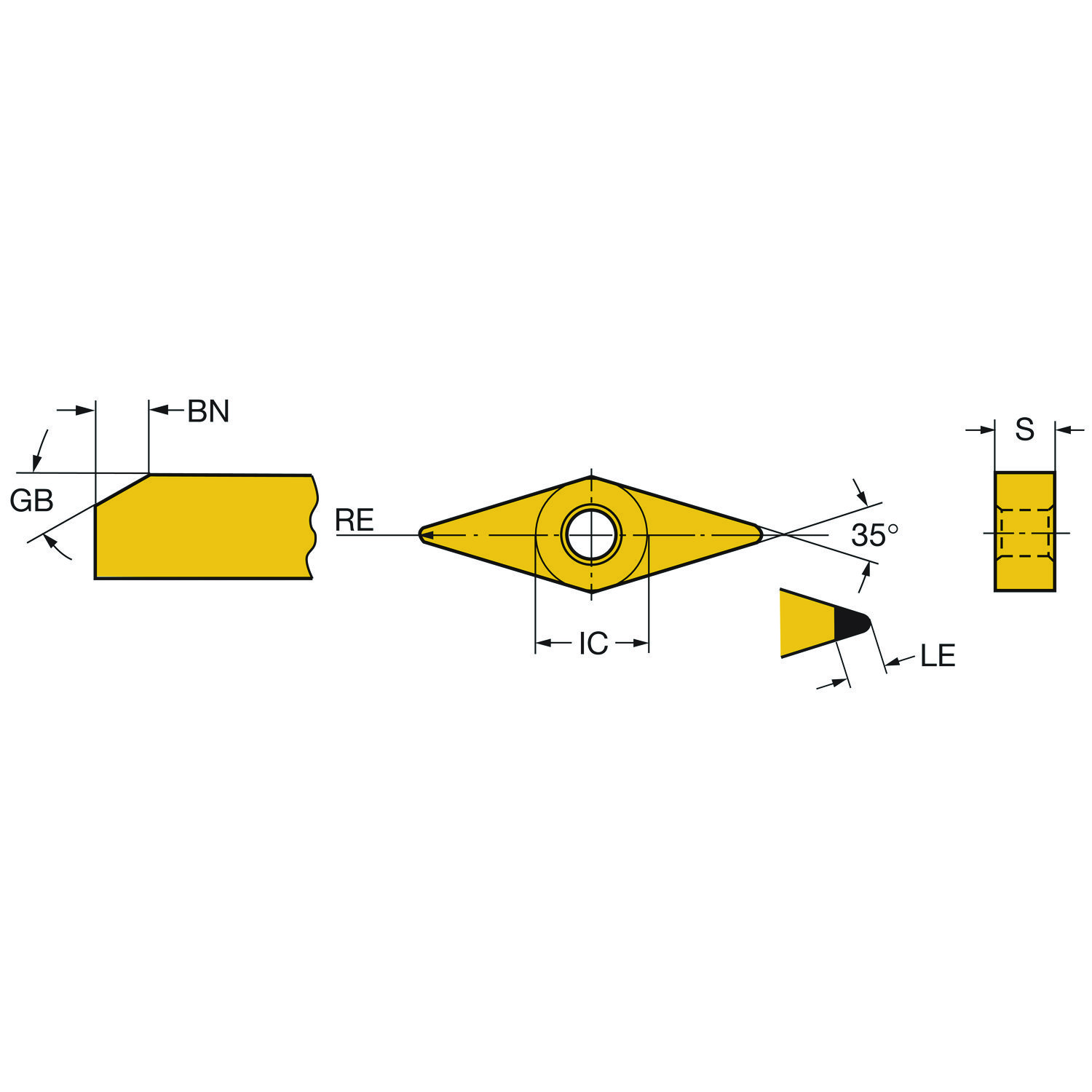

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de folga principal | AN | 0 |
| Ângulo de saída da pastilha | GAN | 0 |
| Classe | GRADE | 7105 |
| Código de condições da aresta de corte | CECC | chamfered and rounded |
| Código de montagem da pastilha | IFS | Cylindrical fixing hole |
| Código do formato da pastilha | SC | Rhombic 35 |
| Código do tamanho do assento da pastilha | SSC_M | 16 |
| Código do tamanho do assento da pastilha | SSC_N | 3/8 |
| Comprimento efetivo da aresta de corte | LE | 2.5 mm |
| Diâmetro do círculo inscrito | IC | 9.53 mm |
| Diâmetro do furo de fixação | D1 | 3.81 mm |
| Espessura da pastilha | S | 4.76 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | VN1604 |
| Insert included angle | EPSR | 35 |
| ISO Cutting Tool Material | ISOMAT | CBN Coated |
| ISO nível de classificação de material Primário | TMC1 | H |
| ISO nível de classificação de material Todos | TMC1 | H |
| Número de arestas de corte | CEDC | 4 |
| Propriedade da aresta Wiper | WEP | Não |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | double sided |
| Raio do canto | RE | 0.4 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Acabamento |
