Ferramentas · Fresa de facear cantos a 90° intercambiável

MF80-R050C5-13M

Fresa de faceamento CoroMill® MF80

Fresa · diâmetro de corte 50 mm, comprimento funcional 60 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Testado em máquina pela engenharia da Hailtools: CoroMill® MF80

Dados principais

Código ISO
MF80-R050C5-13M
Código compactado
MF80-R050C5-13M
Material ID
8385713
Família
Ferramentas
Tipo
Fresa de facear cantos a 90° intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
827 g
EAN
7323227350745
NCM
846610
UNSPSC
23241624
eCl@ss 13
21180801
Origem
US
Lançamento
26/03/2023
CoroPak de lançamento
23.2

Arquivos CAD

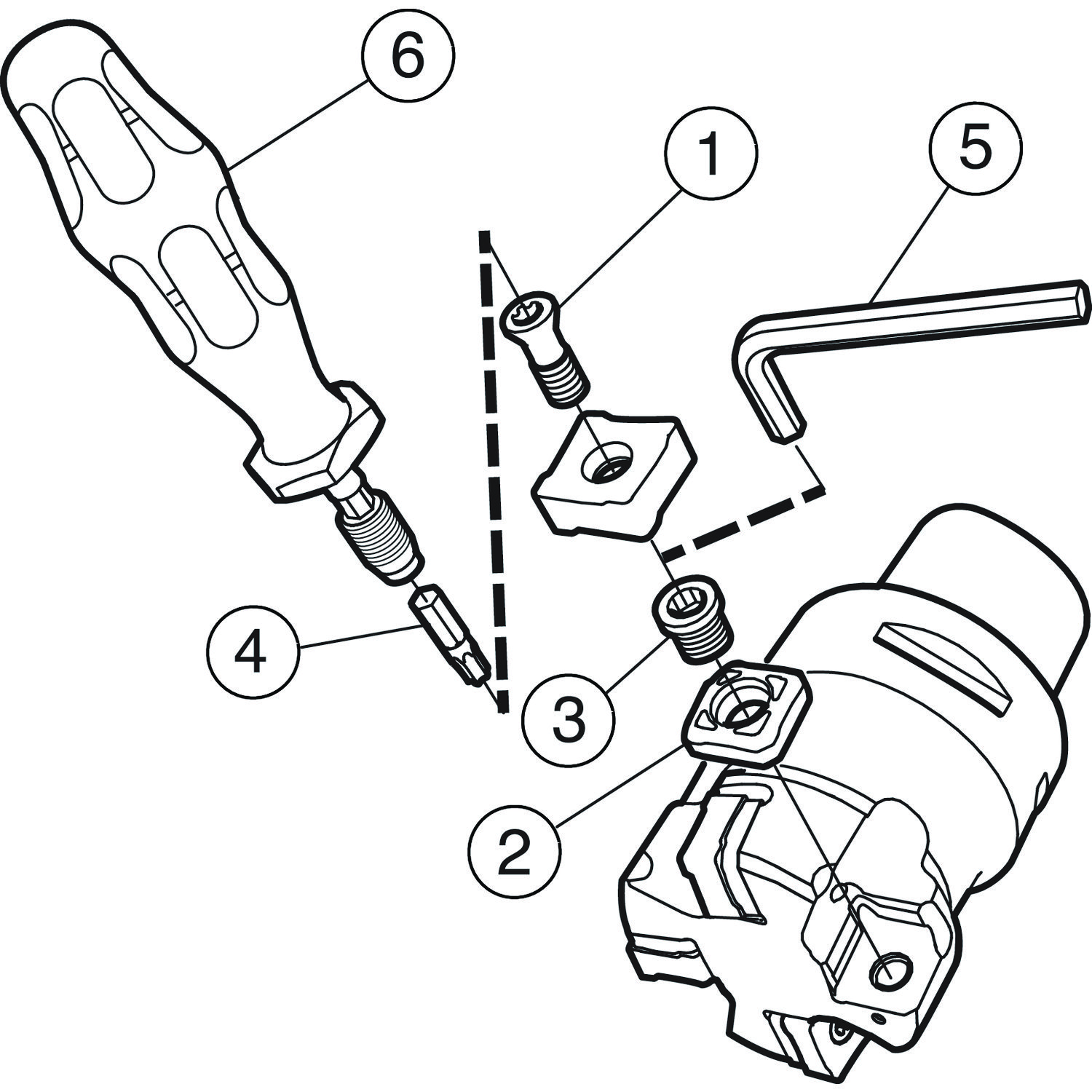

Itens inclusos

  • 4 × 416.1-834 Parafuso da pastilha
  • 4 × 5322 474-01 Calço
  • 4 × 5512 090-11 Parafuso do calço
  • 1 × 5680 084-02 Bit
  • 1 × 3021 010-040 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

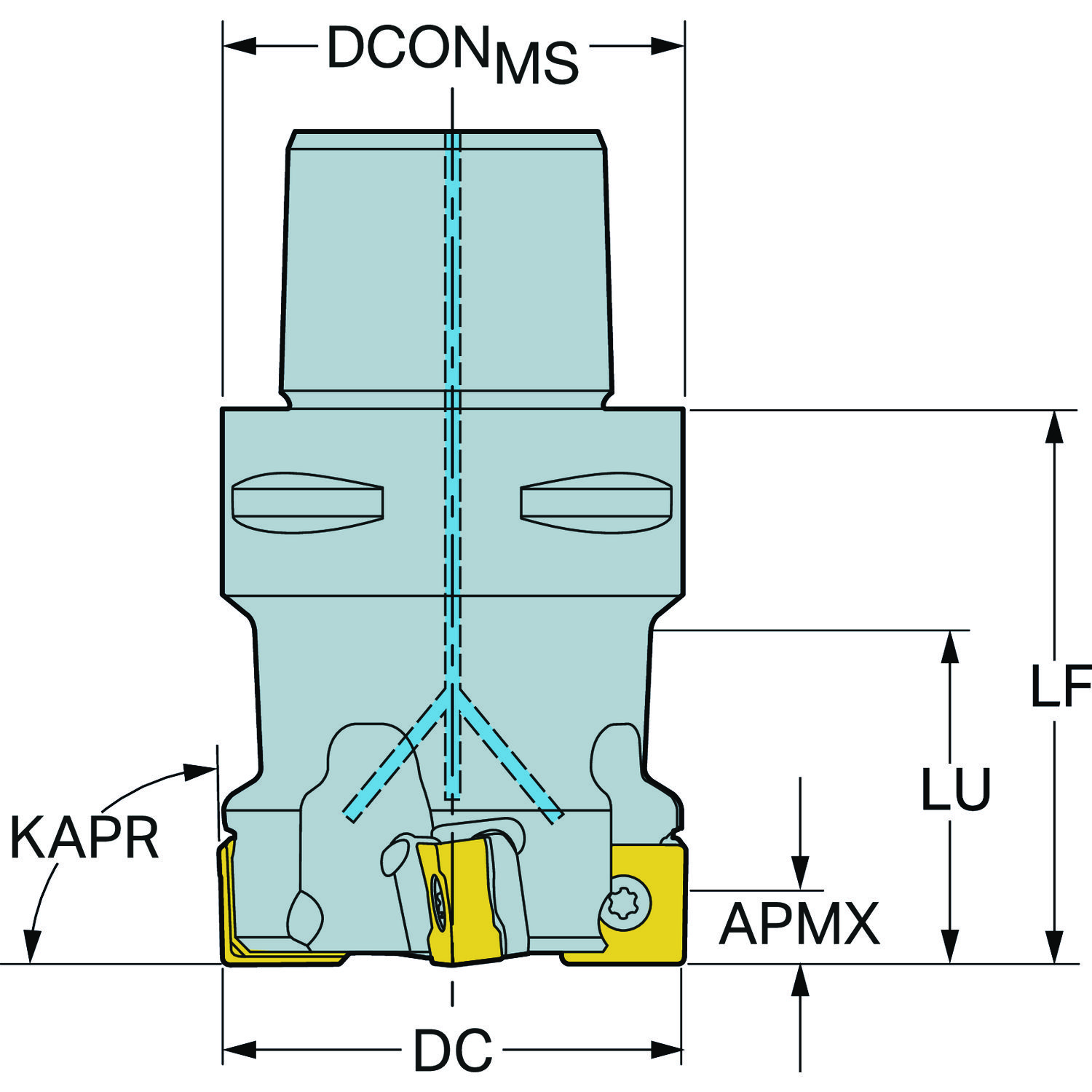

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 89.5
Ângulo da ponta da pastilha EPSR 90
Ângulo de saída axial GAMP -2.11
Ângulo de saída radial GAMF -9.91
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 13
Código do tamanho do assento da pastilha SSC_N 13
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LF 60 mm
Diâmetro da conexão DCONMS 50 mm
Diâmetro de corte DC 50 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C5
Número de pastilhas CICT_1 4
Número efetivo de arestas de corte na parte periférica ZEFP 4
Numero standard STDNO ISO26623-1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_1 CoroMill MF80 -1305
Profundidade de corte máxima APMX 9 mm
Propriedade antivibração DPC Não
Recurso de corte central CCC Não
Rotação máxima RPMX 13200
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
