MCLNL 10 4A
Porta Ferramenta convencional T-Max® P para torneamento
Descontinuado
Ver o substituto: DCLNL 10 4AItem descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Produto descontinuado.
A Sandvik Coromant indica no lugar:
DCLNL 10 4A — Porta Ferramenta convencional T-Max® P para torneamentoSistema de fixação diferente x o produto original, mas compatível com a pastilhas originais
Dados principais
- Código ISO
- MCLNL 10 4A
- Código compactado
- MCLNL104A
- Material ID
- 5736342
- Família
- Ferramentas
- Tipo
- Turning Indexable
- Peso unitário (kg)
- 0.22 Kilogram
- EAN
- 10382374
- UNSPSC
- 27112809
- eCl@ss 13
- 21181001
- CoroPak de lançamento
- 82.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Pastilhas para este suporte
178 no catálogo
CNGG 12 04 01-SGF 1205 Pastilha T-Max® P para torneamento Recomendado CNGG 12 04 02-SGF 1205 Pastilha T-Max® P para torneamento Recomendado CNGG 12 04 04-SGF 1205 Pastilha T-Max® P para torneamento Recomendado CNGG 12 04 08-SGF 1205 Pastilha T-Max® P para torneamento Recomendado CNGG 12 04 12-SGF 1205 Pastilha T-Max® P para torneamento Recomendado
CNMA 12 04 04-KR 3210 Pastilha T-Max® P para torneamento Recomendado CNMA 12 04 04-KR 3225 Pastilha T-Max® P para torneamento Recomendado CNMA 12 04 08-KR 3210 Pastilha T-Max® P para torneamento Recomendado CNMA 12 04 08-KR 3225 Pastilha T-Max® P para torneamento Recomendado CNMA 12 04 12-KR 3210 Pastilha T-Max® P para torneamento Recomendado CNMA 12 04 12-KR 3225 Pastilha T-Max® P para torneamento Recomendado CNMA 12 04 16-KR 3210 Pastilha T-Max® P para torneamento Recomendado CNMA 12 04 16-KR 3225 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 04-KF 3210 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 04-KF 3225 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 04-MF 1105 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 04-MF 1115 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 04-MF 1125 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 04-MF 1205 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 04-MF 2015 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 04-MF 2025 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 04-MF 2220 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 04-MF 4335 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 04-MF 4415 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 04-PF 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 04-PF 4425 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 04-PM 4335 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 04-PM 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 04-PM 4425 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 04-QM 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 04-QM 1210 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 04-SF 1105 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 04-SF 1115 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 04-SF 1125 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 04-SF 1205 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 04-SM 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 04-SM 1210 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 04-SMC 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-KF 3210 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-KF 3225 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 08-KM 3210 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-KM 3225 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 08-KR 3210 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-KR 3225 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-MF 1105 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-MF 1115 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-MF 1125 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-MF 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-MF 2015 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-MF 2025 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-MF 2220 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-MF 4335 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-MF 4415 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 08-MM 1115 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-MM 1125 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 08-MM 2015 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-MM 2025 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-MM 2035 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-MM 2220 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 08-MR 2015 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-MR 2025 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-MR 2035 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 08-MR 2220 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 08-MR 4335 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-MR 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-PF 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-PF 4425 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-PM 4335 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-PM 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-PM 4425 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 08-PMC 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-PR 2025 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-PR 4335 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-PR 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-PR 4425 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-QM 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-QM 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-SF 1105 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-SF 1115 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-SF 1125 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-SF 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-SM 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-SM 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-SMC 1210 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 08-SMR 1105 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 08-SMR 1115 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 08-SMR 1125 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 08-SMR 1210 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 08-SMR 2025 Pastilha T-Max® P para torneamento Recomendado
CNMG 12 04 08-WMX S205 T-Max® P, insert for turning Recomendado CNMG 12 04 12-KF 3210 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-KF 3225 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-KM 3210 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-KM 3225 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-KR 3210 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-KR 3225 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MF 1105 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MF 1115 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MF 1125 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MF 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MF 2015 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MF 2025 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MF 4335 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MF 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MM 1115 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MM 1125 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MM 2015 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MM 2025 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MM 2035 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MM 2220 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MR 2015 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MR 2025 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MR 2035 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MR 2220 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MR 4335 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-MR 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-PF 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-PF 4425 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-PM 4335 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-PM 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-PM 4425 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-PMC 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-PR 4335 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-PR 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-PR 4425 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-QM 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-QM 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-SF 1105 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-SF 1115 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-SF 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-SM 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-SM 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-SMC 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-SMR 1105 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-SMR 1115 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-SMR 1125 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-SMR 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 12-WMX S205 T-Max® P, insert for turning Recomendado CNMG 12 04 16-KM 3210 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-KM 3225 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-KR 3210 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-KR 3225 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-MF 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-MM 2025 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-MM 2035 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-MM 2220 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-MR 2015 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-MR 2025 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-MR 2035 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-MR 2220 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-MR 4335 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-MR 4415 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-PM 4335 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-PR 4335 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-QM 1205 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-QM 1210 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-SMR 1105 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-SMR 1115 Pastilha T-Max® P para torneamento Recomendado CNMG 12 04 16-SMR 1210 Pastilha T-Max® P para torneamento Recomendado CNMG120412-SMR 2025 Pastilha T-Max® P para torneamento Recomendado
CNMM 12 04 08-MR 2025 Pastilha T-Max® P para torneamento Recomendado CNMM 12 04 08-MR 2035 Pastilha T-Max® P para torneamento Recomendado
CNMM 12 04 08-MR 2220 Pastilha T-Max® P para torneamento Recomendado
CNMM 12 04 08-PR 4335 Pastilha T-Max® P para torneamento Recomendado CNMM 12 04 08-PR 4415 Pastilha T-Max® P para torneamento Recomendado CNMM 12 04 08-PR 4425 Pastilha T-Max® P para torneamento Recomendado
CNMM 12 04 08-WR 4415 Pastilha T-Max® P para torneamento Recomendado CNMM 12 04 12-MR 2025 Pastilha T-Max® P para torneamento Recomendado CNMM 12 04 12-MR 2220 Pastilha T-Max® P para torneamento Recomendado CNMM 12 04 12-PR 4335 Pastilha T-Max® P para torneamento Recomendado CNMM 12 04 12-PR 4415 Pastilha T-Max® P para torneamento Recomendado CNMM 12 04 12-PR 4425 Pastilha T-Max® P para torneamento Recomendado CNMM 12 04 16-MR 4335 Pastilha T-Max® P para torneamento Recomendado CNMM 12 04 16-PR 4335 Pastilha T-Max® P para torneamento Recomendado
CNMU 12 04 08-PF 4415 Pastilha T-Max® P para torneamento Recomendado
CNMU 12 04 12-KM 3210 Pastilha T-Max® P para torneamento Recomendado
CNMU 12 04 12-PM 4415 Pastilha T-Max® P para torneamento Recomendado
CNMU 12 04 12-QM 4415 Pastilha T-Max® P para torneamento Recomendado Nenhum suporte com esse termo. Tente só o início do código (ex.: PTGN) ou o tamanho da haste (ex.: 2525).
Ficha técnica ISO 13399
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 15.875 mm |
| Altura funcional | HF | 15.875 mm |
| ângulo da aresta de corte da ferramenta | KAPR_1 | 95 |
| ângulo de ataque da ferramenta | PSIR | -5 |
| ângulo de inclinação | LAMS | -6 |
| ângulo de saída ortogonal | GAMO | -6 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| ângulo máximo de usinagem em rampa | RMPX | 0 |
| Balanço máximo | OHX | 32 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 12 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |

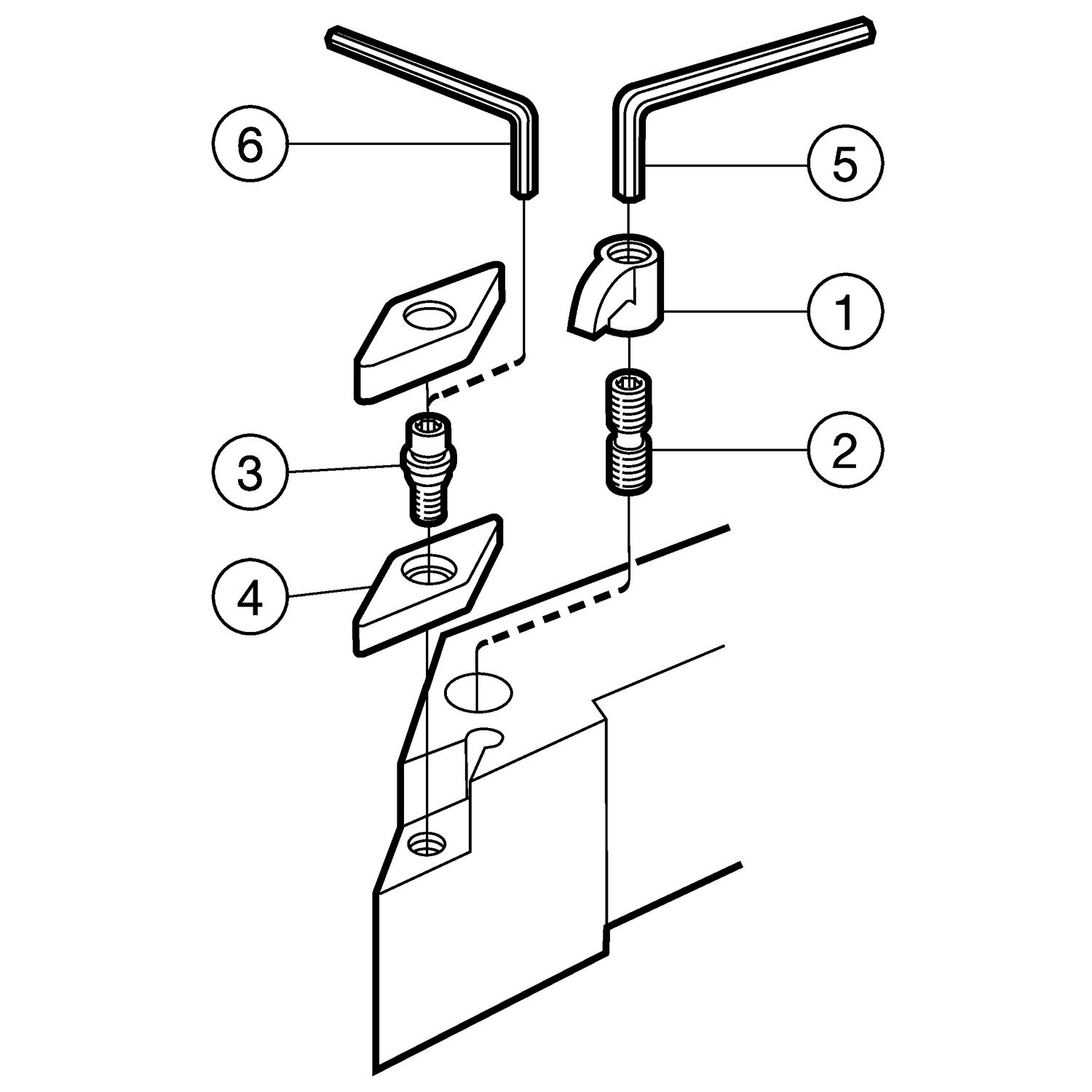

| Código do tipo de fixação | MTP | clamp on top of insert and through hole |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento de fixação | LSCMS | 69.85 mm |
| Comprimento funcional | LF | 101.6 mm |
| Comprimento total | OAL | 101.6 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Rectangular shank -inch: 5/8 x 5/8 |
| Identificação da pastilha padrão | MIID | CNMG 12 04 08 |
| Insert included angle | EPSR | 80 |
| Largura da haste | B | 15.875 mm |
| Largura funcional | WF | 22.225 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CNMG 120408 |
| Peso do item | WT | 0.22 kg |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Torque | TQ | 5 Nm |
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
