MB-09FBR250-125-14R 1025

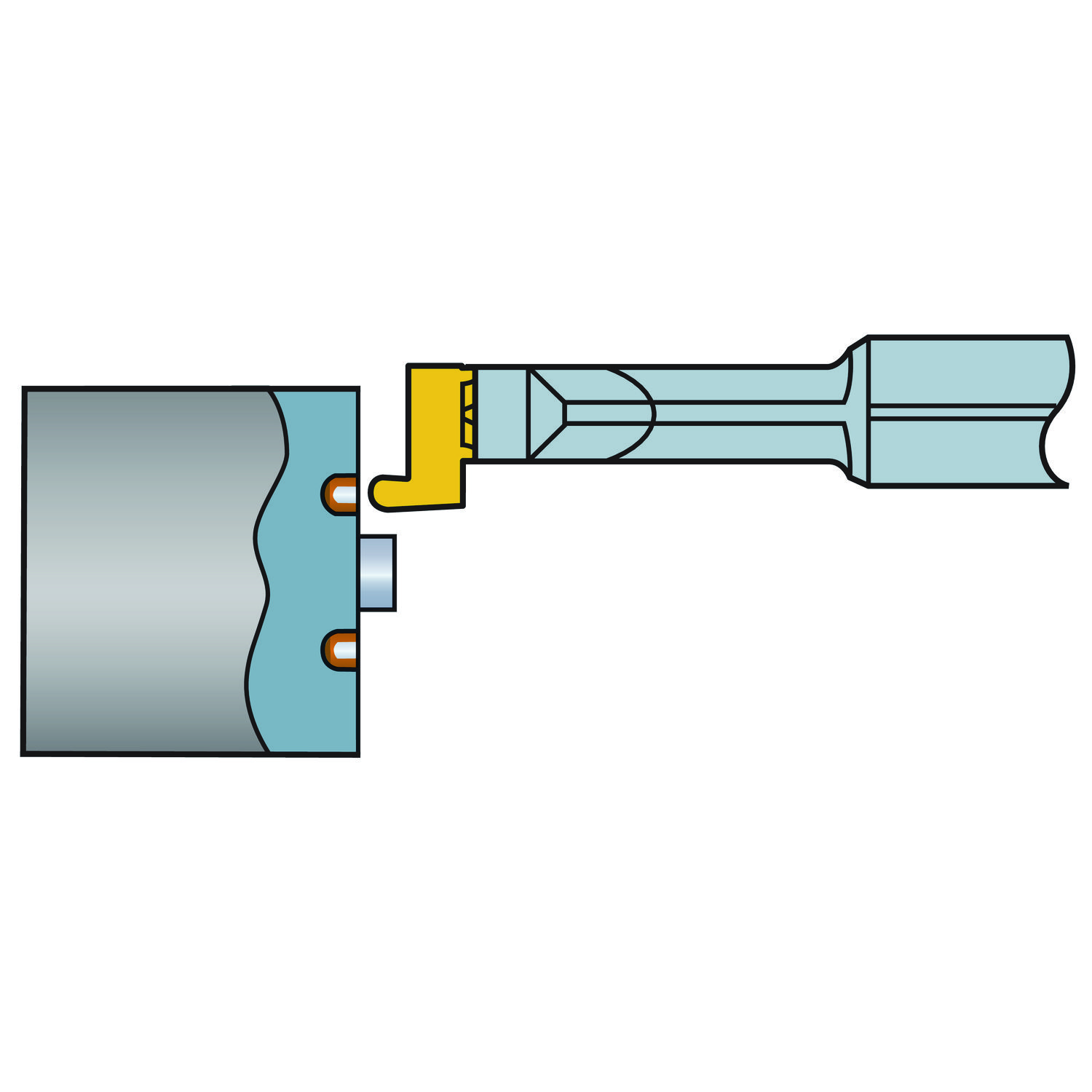

Cabeça CoroCut® MB inteiriça de metal duro para usinagem de canais frontais

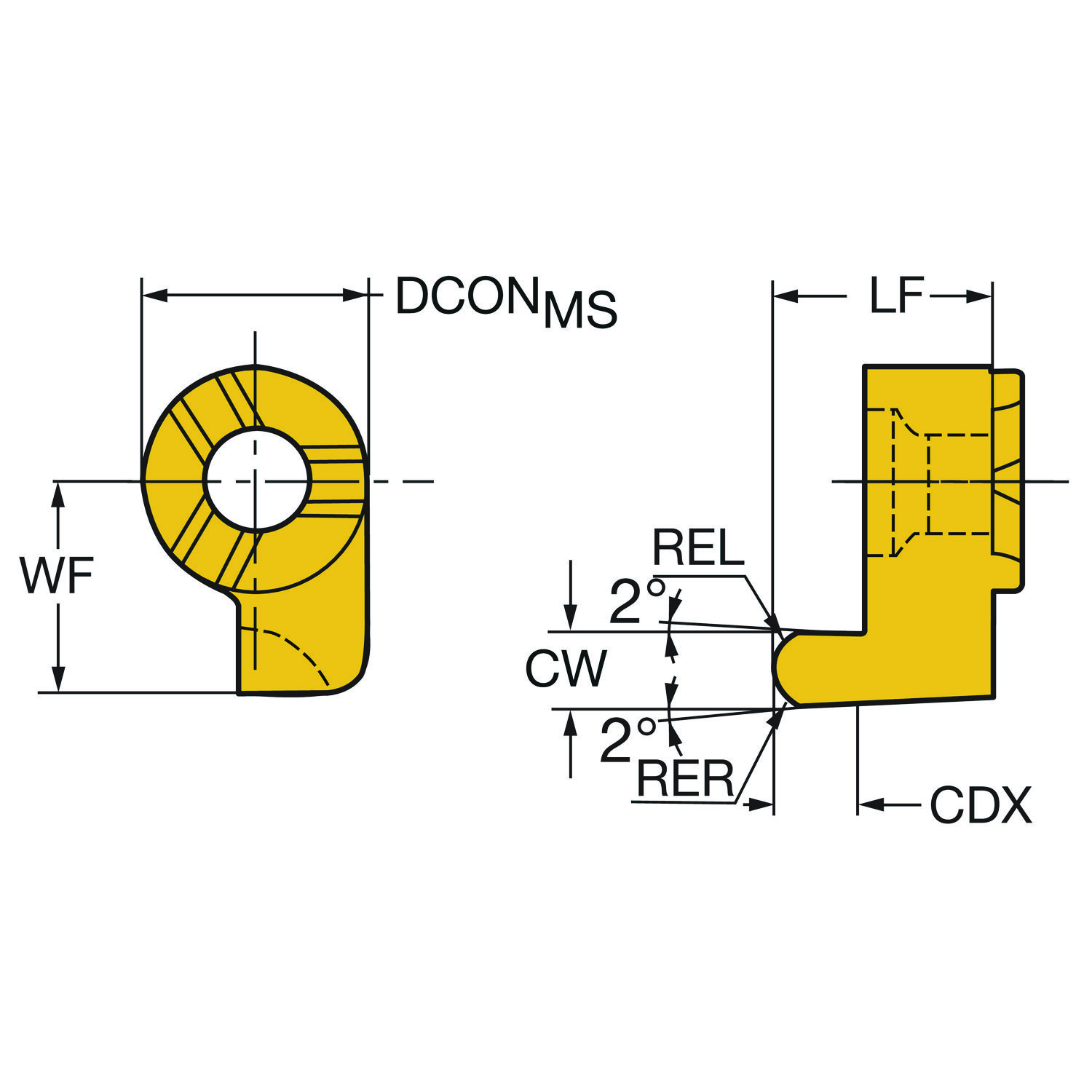

Ferramenta para torneamento · classe 1025 com cobertura PVD · comprimento funcional 10,3 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe 1025

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO: MB-09FBR250-125-14R 1025
Código compactado: MB-09FBR250-125-14R1025
Material ID: 6879616
Família: Ferramentas
Tipo: Corte e canal axial — inteiriça
Classe: 1025
Cobertura: TIALN+TIN
Processo de cobertura: PVD
Substrato: WC
Quantidade por embalagem: 10
Quantidade mínima: 10
Peso unitário: 9 g
EAN: 7323220325467
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21181104
Origem: FR
Lançamento: 29/10/2015
CoroPak de lançamento: 16.1

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF	0 mm
Balanço máximo	OHX	10.3 mm
Balanço mínimo	OHN	10.3 mm
Classe	GRADE	1025
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento funcional	LF	10.3 mm
Diâmetro da conexão	DCONMS	9 mm
Diâmetro interno mínimo do canal axial	DAXIN	7 mm
Direção da interface de adaptação da máquina	ADINTMS	CoroCut MB — tamanho 09F(R)
ISO Cutting Tool Material	ISOMAT	Metal duro (WC) com cobertura
ISO nível de classificação de material Todos	TMC1	PMKNS
Largura de corte	CW	2.5 mm
Largura funcional	WF	8.5 mm
Profundidade máxima de corte	CDX	5 mm
Raio de canto esquerdo	REL	1.25 mm
Raio do canto direito	RER	1.25 mm
Sensor embutido	SEP	Não
Sentido	HAND	Direita

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
