Ferramentas · Corte e canal axial — inteiriça

CXS-06F100-6215BL 1025

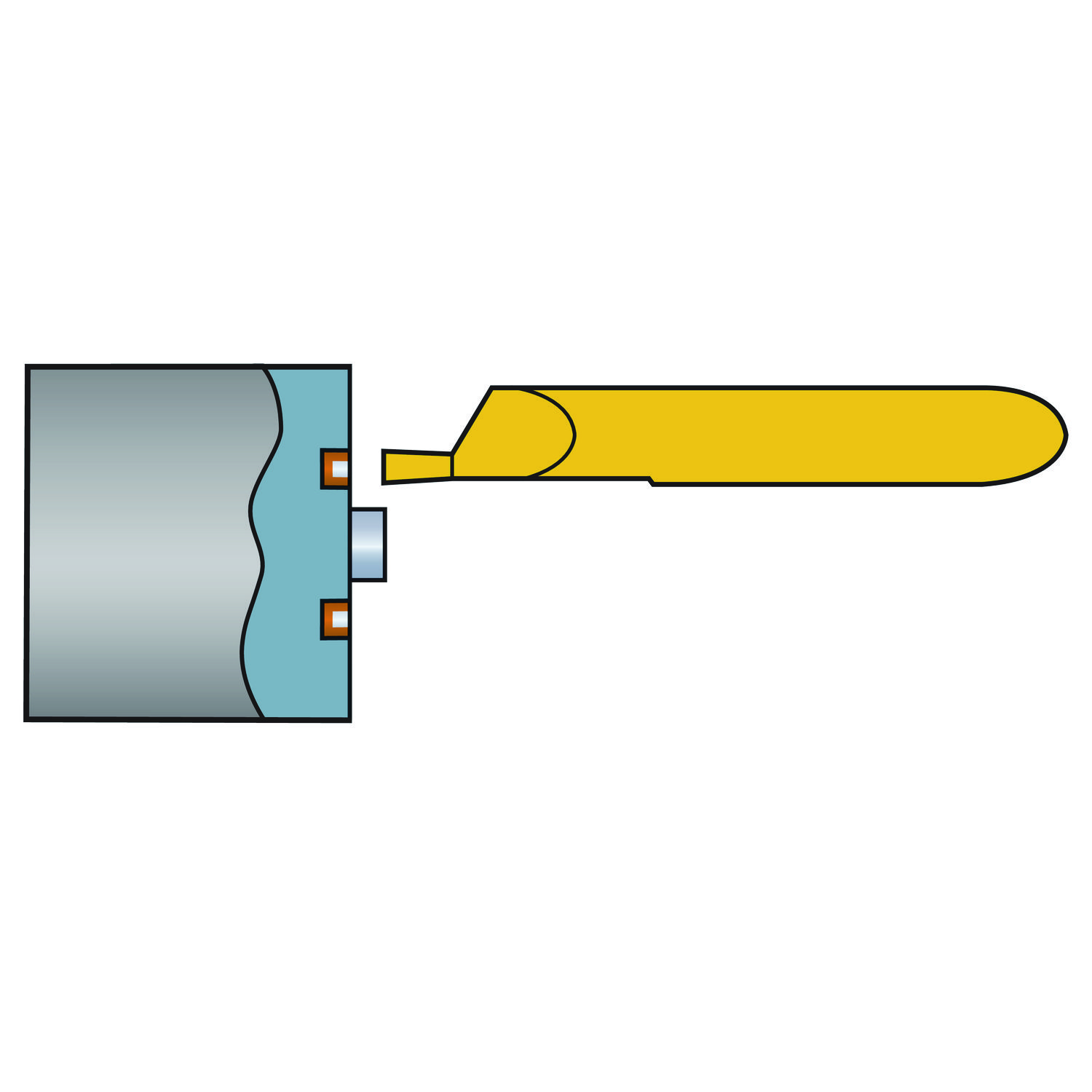

Ferramenta CoroTurn® XS inteiriça de metal duro para usinagem de canais frontais

Ferramenta para torneamento · classe 1025 com cobertura PVD · comprimento funcional 37,3 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe 1025

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
CXS-06F100-6215BL 1025
Código compactado
CXS-06F100-6215BL1025
Material ID
6765549
Família
Ferramentas
Tipo
Corte e canal axial — inteiriça
Classe
1025
Cobertura
TIALN+TIN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
23 g
EAN
26765549
NCM
820900
UNSPSC
23242105
eCl@ss 13
21181104
Origem
GB
Lançamento
10/12/2014
CoroPak de lançamento
15.1

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

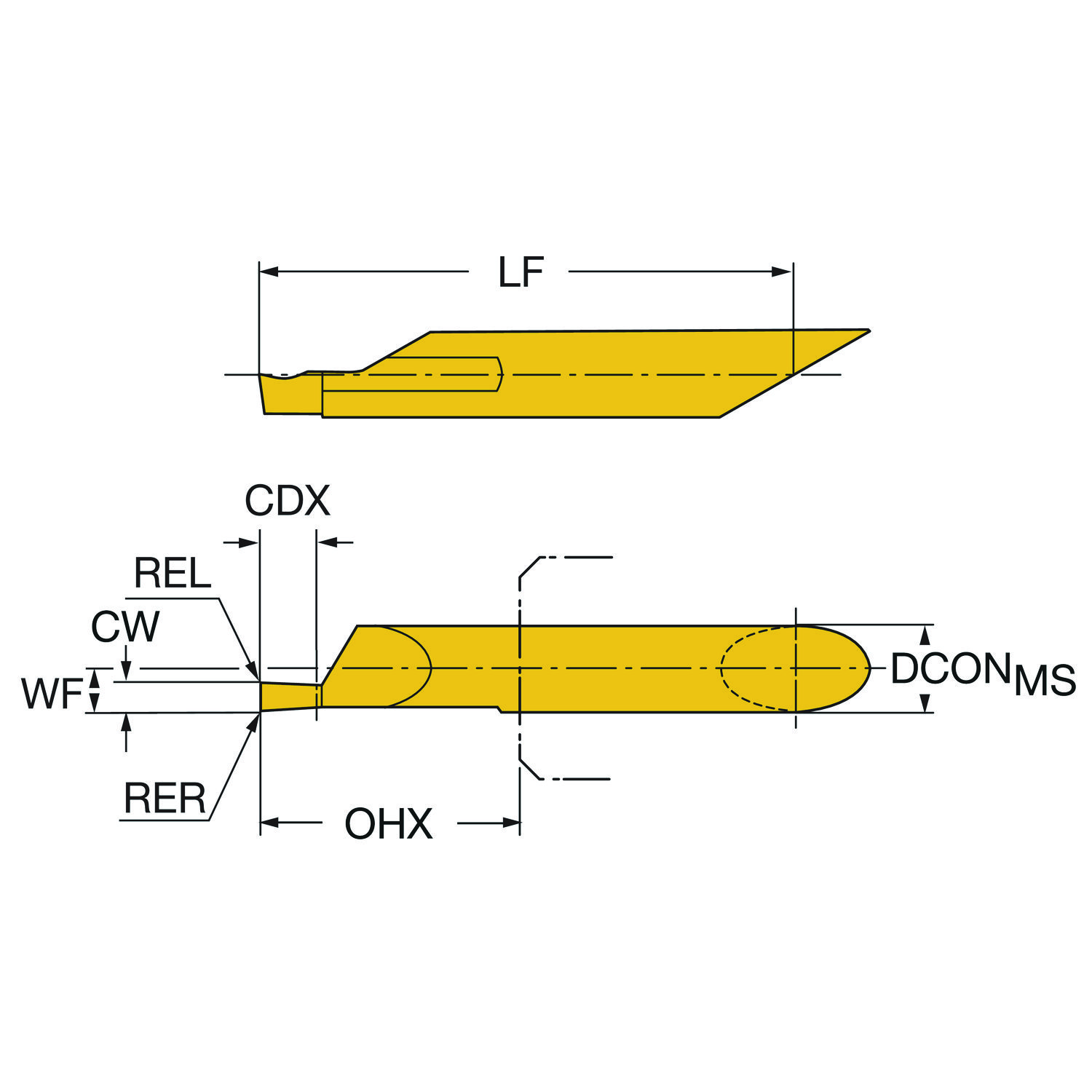

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Balanço máximo OHX 18 mm
Classe GRADE 1025
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 19.25 mm
Comprimento funcional LF 37.3 mm
Diâmetro da conexão DCONMS 6 mm

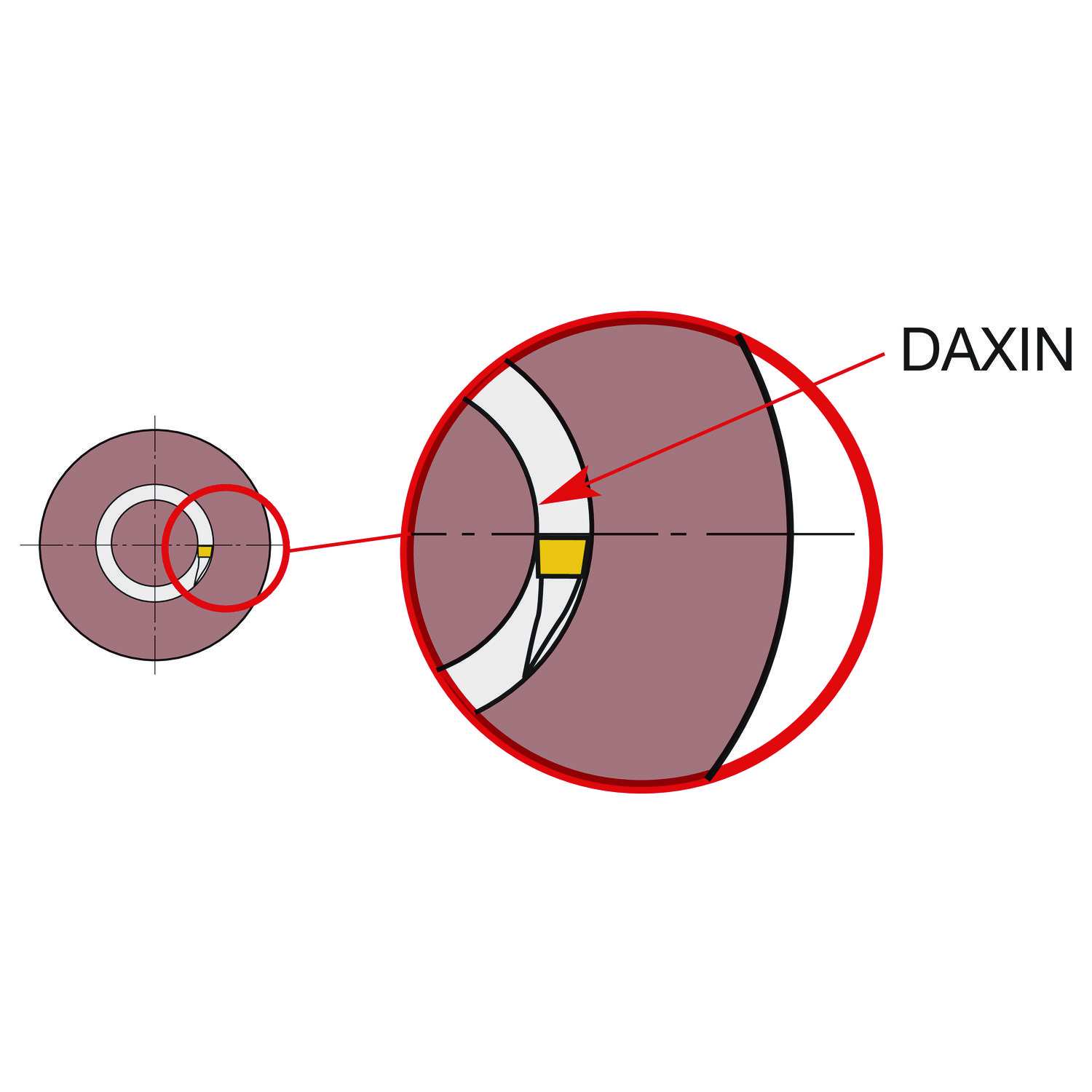

Diâmetro interno mínimo do canal axial DAXIN 4.2 mm
Direção da interface de adaptação da máquina ADINTMS CoroTurn XS — métrica: 6
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
ISO nível de classificação de material Todos TMC1 PMKNS
Largura de corte CW 1 mm
Largura funcional WF 2.95 mm
Profundidade máxima de corte CDX 2 mm
Raio de canto esquerdo REL 0.15 mm
Raio do canto direito RER 0.15 mm
Sensor embutido SEP Não
Sentido HAND Esquerda

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
