Sandvik Coromant · Catálogo · Ferramentas
Ferramentas · Axial P&G Solid
CXS-06F100-6215AR 1025
Ferramenta CoroTurn® XS inteiriça de metal duro para usinagem de canais frontais

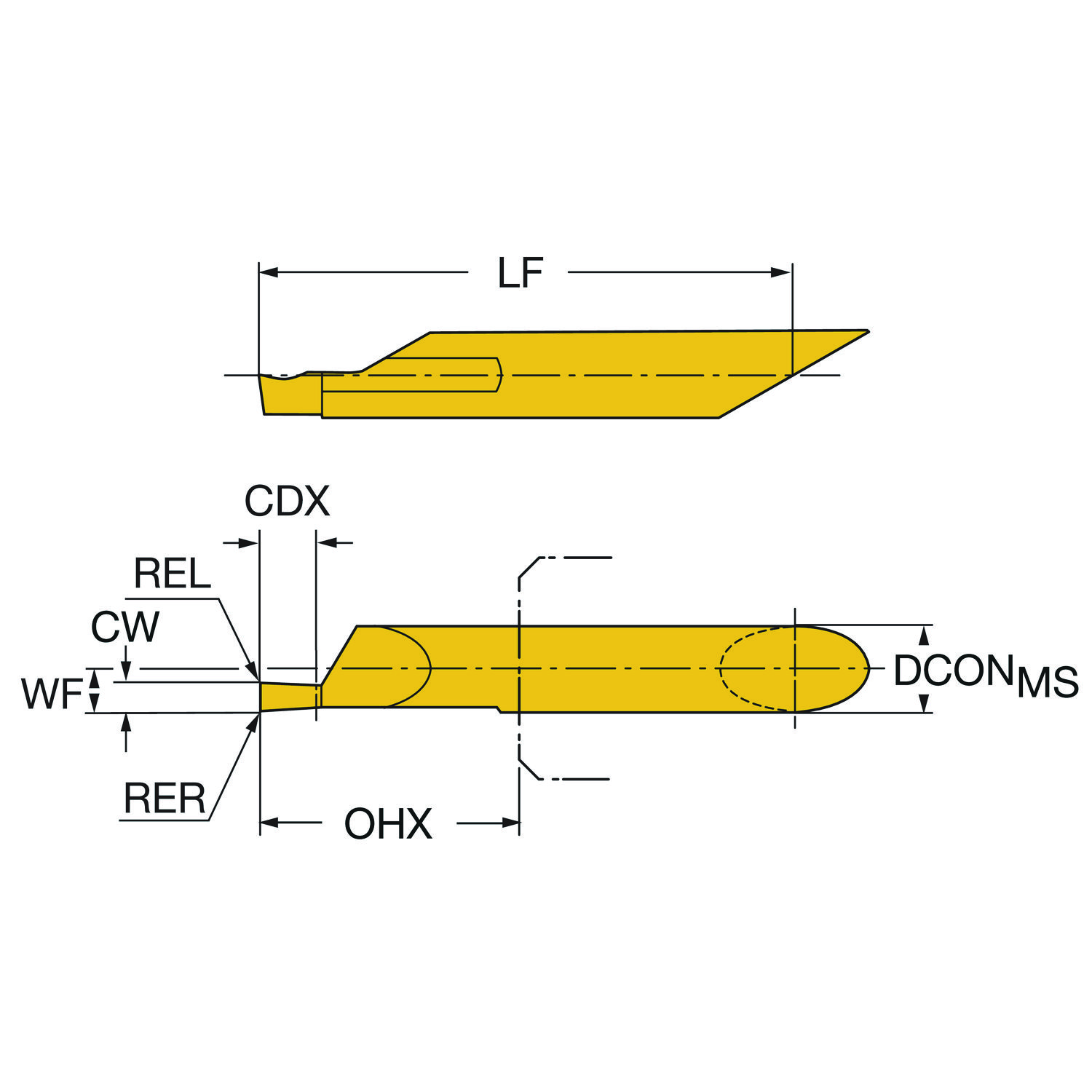

Ferramenta para torneamento · classe 1025 com cobertura PVD · comprimento funcional 37,3 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.
Classe 1025 Preço na loja
Entrega imediata
R$465,51 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- CXS-06F100-6215AR 1025
- Código compactado
- CXS-06F100-6215AR1025
- Material ID
- 5726481
- Família
- Ferramentas
- Tipo
- Axial P&G Solid
- Classe
- 1025
- Cobertura
- TIALN+TIN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 17.0 Gram
- EAN
- 11788976
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21181104
- Origem
- GB
- Lançamento
- 26/01/2004
- CoroPak de lançamento
- 04.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| Balanço máximo | OHX | 18 mm |
| Classe | GRADE | 1025 |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento de fixação | LSCMS | 19.25 mm |
| Comprimento funcional | LF | 37.3 mm |
| Diâmetro da conexão | DCONMS | 6 mm |

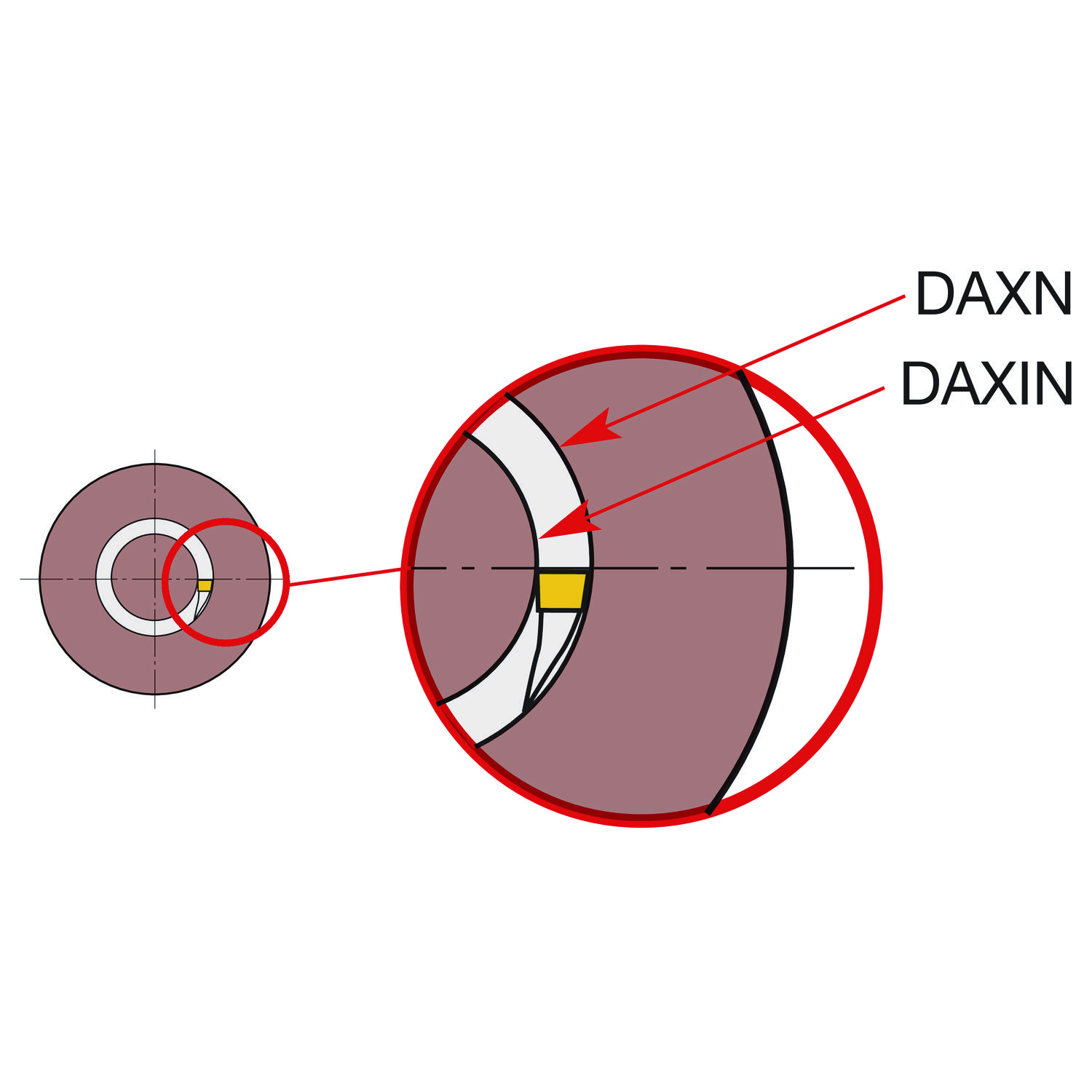

| Diâmetro interno mínimo do canal axial | DAXIN | 4.2 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CoroTurn XS -metric: 6 |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| ISO nível de classificação de material Todos | TMC1 | PMKNS |
| Largura de corte | CW | 1 mm |
| Largura funcional | WF | 2.95 mm |
| Profundidade máxima de corte | CDX | 2 mm |
| Raio de canto esquerdo | REL | 0.15 mm |
| Raio do canto direito | RER | 0.15 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 40 no catálogo
C3-CXS-42-06 Coromant Capto® para adaptador CoroTurn® XS C4-CXS-47-06 Coromant Capto® para adaptador CoroTurn® XS C5-CXS-49-06 Coromant Capto® para adaptador CoroTurn® XS C6-CXS-95-06 Coromant Capto® para adaptador CoroTurn® XS
CXS-08-06FN Haste retangular para adaptador CoroTurn® XS
CXS-08-06R Haste retangular para adaptador CoroTurn® XS CXS-10-06FN Haste retangular para adaptador CoroTurn® XS CXS-10-06R Haste retangular para adaptador CoroTurn® XS
CXS-1010-06L Haste retangular para adaptador CoroTurn® XS CXS-1010-06R Haste retangular para adaptador CoroTurn® XS CXS-12-06FN Haste retangular para adaptador CoroTurn® XS CXS-1212-06FN Haste retangular para adaptador CoroTurn® XS CXS-1212-06L Haste retangular para adaptador CoroTurn® XS CXS-1212-06R Haste retangular para adaptador CoroTurn® XS CXS-16-06FN Haste retangular para adaptador CoroTurn® XS CXS-1616-06FN Haste retangular para adaptador CoroTurn® XS CXS-1616-06L Haste retangular para adaptador CoroTurn® XS CXS-1616-06R Haste retangular para adaptador CoroTurn® XS CXS-2020-06FN Haste retangular para adaptador CoroTurn® XS CXS-2525-06FN Haste retangular para adaptador CoroTurn® XS
CXS-A0500-06 Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS CXS-A0625-06 Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS
CXS-A0625-06-X Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS
CXS-A075-04-06 Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS com duas extremidade CXS-A0750-06 Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS CXS-A0750-06-X Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS CXS-A1000-06-X Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS CXS-A1000-06M Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS CXS-A12-06 Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS CXS-A16-06 Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS CXS-A16-06-X Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS CXS-A20-04-06 Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS com duas extremidade CXS-A20-06 Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS CXS-A20-06-X Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS CXS-A22-04-06 Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS com duas extremidade CXS-A22-06 Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS CXS-A22-06-06 Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS com duas extremidade CXS-A25-04-06 Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS com duas extremidade CXS-A25-06 Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS CXS-A25-06-X Adaptador de Haste cilíndrica com rebaixos para CoroTurn® XS Nada com esse termo. Tente só o início do código.
