L190.1-K080J008-W15 — Foto do produto

Foto do produto

Ferramentas · Cartucho de torneamento geral — avanço frontal, lateral ou ambos

L190.1-K080J008-W15

Porta Ferramenta para descascamento de barras

Ferramenta acoplada · comprimento funcional 92,6 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
L190.1-K080J008-W15
Código compactado
L190.1-K080J008-W15
Material ID
5735021
Família
Ferramentas
Tipo
Cartucho de torneamento geral — avanço frontal, lateral ou ambos
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
900 g
EAN
11100913
NCM
846610
UNSPSC
23231001
eCl@ss 13
21181590
Origem
IN
Lançamento
12/12/2013
CoroPak de lançamento
99.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

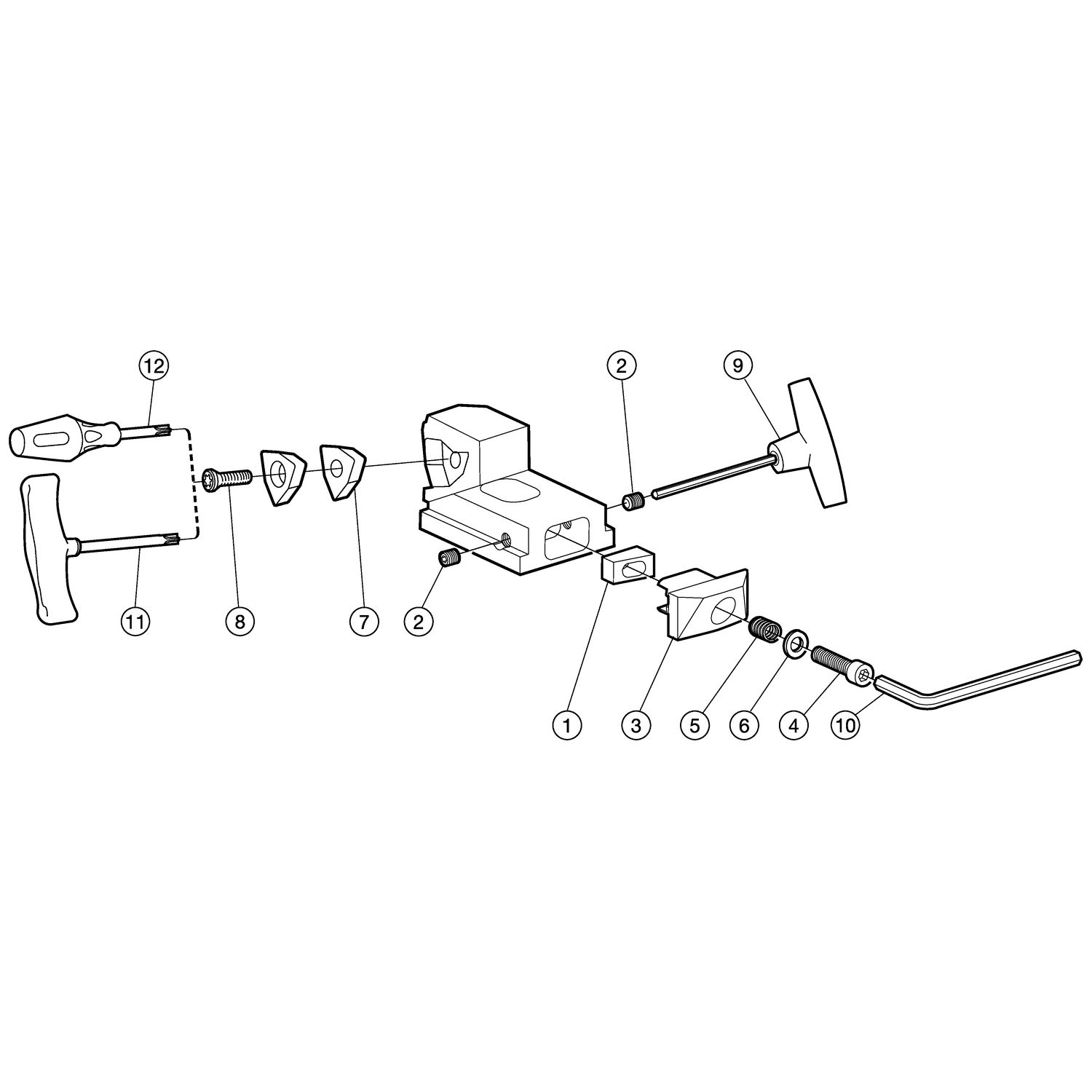

Itens inclusos

  • 1 × 5332 055-01 Cunha
  • 2 × 3214 010-355 Parafuso de ajuste
  • 1 × 5331 050-01 Batente ajustável
  • 1 × 3212 010-361 Parafuso de trava
  • 1 × 5561 001-48 Mola
  • 1 × 3411 011-064 Arruela
  • 1 × 5322 333-03 Calço
  • 1 × 5513 021-02 Parafuso da pastilha
  • 1 × 265.2-817 Chave
  • 1 × 3021 010-050 Chave
  • 1 × 5680 048-05 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

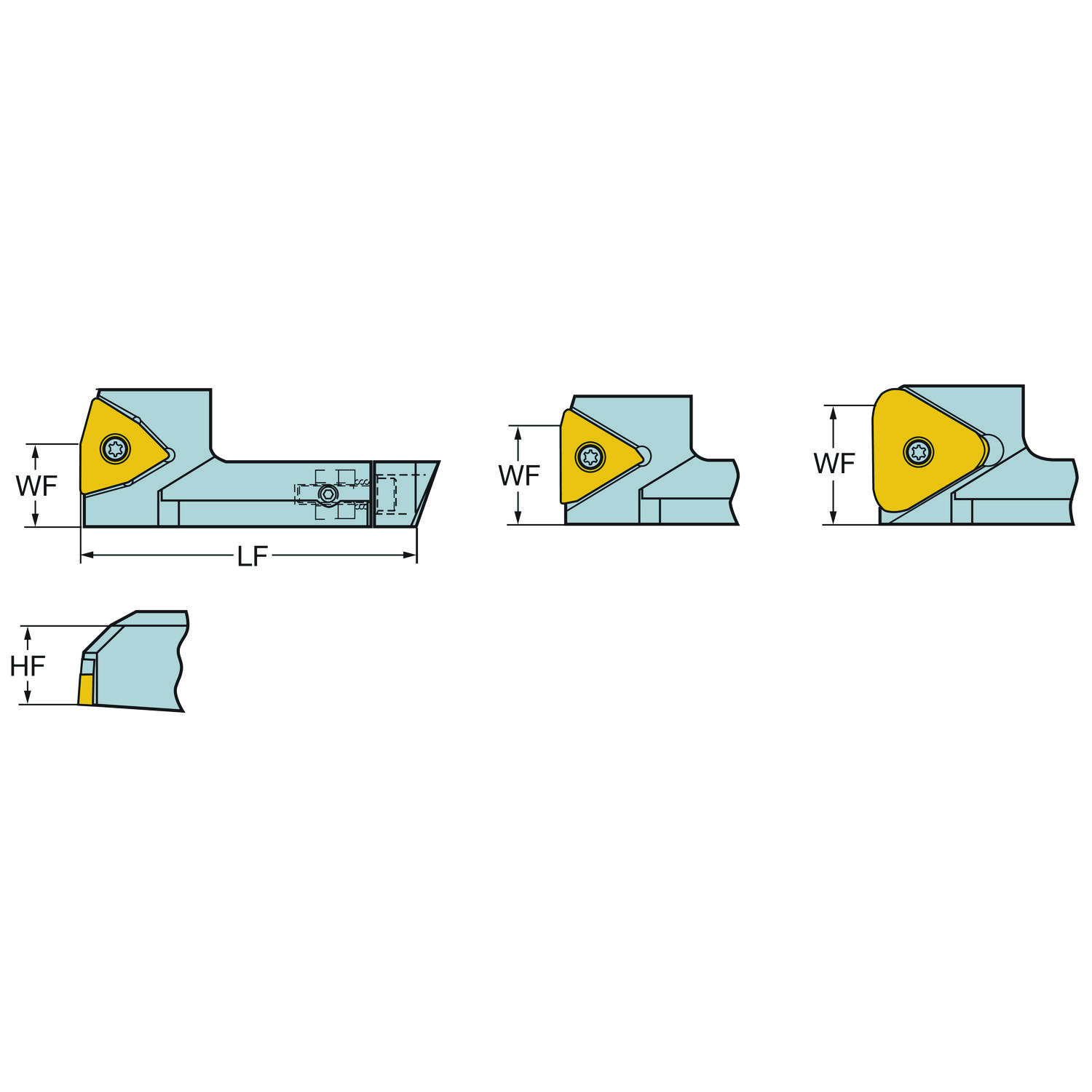

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 34 mm
Ângulo da aresta de corte da ferramenta KAPR 15
Ângulo da ponta da pastilha EPSR 80
Ângulo de ataque da ferramenta PSIR 75
Balanço máximo OHX 92.6 mm
Código do tamanho do assento da pastilha SSC_M 15
Código do tamanho do assento da pastilha SSC_N 7/8
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Comprimento funcional LF 92.6 mm
Direção da interface de adaptação da máquina ADINTMS Barra descascamento cartucho — tamanho WDH..80/35
Largura funcional WF 41.3 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER WNMX 150931
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 8 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
