Pastilhas · Pastilha de torneamento — com ângulo de entrada adicional, sem alisadora
WNMX 15 09 31-MM 2015
Pastilha para descascamento de barras

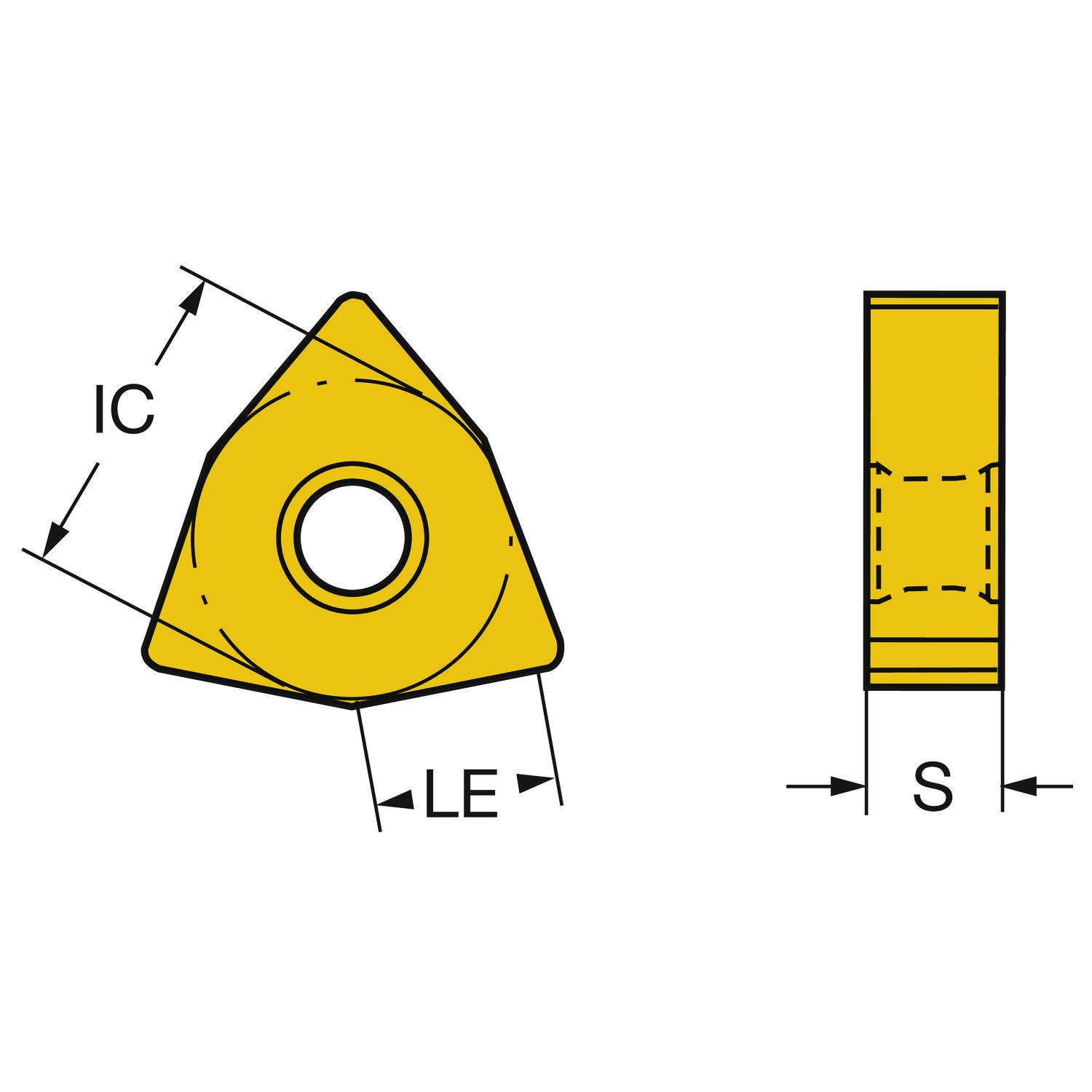

Pastilha para torneamento · classe 2015 com cobertura CVD · círculo inscrito 22,23 mm, raio de ponta 11 mm, espessura 9,53 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 2015
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.
A Sandvik Coromant indica no lugar:
WNMX 15 09 31-MM 2515 — Pastilha para descascamento de barrasClasse diferente x o produto original – Verifique a velocidade de corte.
Dados principais
- Código ISO
- WNMX 15 09 31-MM 2015
- Código compactado
- WNMX150931-MM2015
- Material ID
- 5757084
- Família
- Pastilhas
- Tipo
- Pastilha de torneamento — com ângulo de entrada adicional, sem alisadora
- Classe
- 2015
- Cobertura
- TICN+AL2O3+TIN
- Processo de cobertura
- CVD
- Substrato
- WC
- Quantidade por embalagem
- 5
- Quantidade mínima
- 5
- Peso unitário
- 64 g
- EAN
- 11051121
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182007
- Origem
- IN,SE
- Lançamento
- 10/08/1998
- CoroPak de lançamento
- 05.1
Arquivos CAD
A fábrica não publica DXF 2D para este item.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 80 |
| Ângulo de folga principal | AN | 0 |
| Chanfro de canto | KCH | 100 |
| Classe | GRADE | 2015 |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do formato da pastilha | SC | Trigonal 80° |
| Código do tamanho do assento da pastilha | SSC_M | 15 |
| Código do tamanho do assento da pastilha | SSC_N | 7/8 |
| Comprimento da aresta alisadora | BS | 5.3 mm |
| Comprimento efetivo da aresta de corte | LE | 13 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | MM |
| Diâmetro do círculo inscrito | IC | 22.23 mm |
| Diâmetro do furo de fixação | D1 | 7.93 mm |
| Espessura da pastilha | S | 9.53 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | WN1509 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| ISO nível de classificação de material Todos | TMC1 | M |
| Número de arestas de corte | CEDC | 3 |
| Profundidade de corte máxima | APMX | 3 mm |
| Propriedade da aresta Wiper | WEP | Sim |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio do canto | RE | 11 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
Suportes que recebem esta pastilha · 2 no catálogo
L190.1-K075J008-W15 Porta Ferramenta para descascamento de barras L190.1-K080J008-W15 Porta Ferramenta para descascamento de barras Nada com esse termo. Tente só o início do código.
Mesmo formato e tamanho — outras classes e geometrias.
TNMX 15 09-2 2025 Pastilha para descascamento de barras TNMX 15 09-2 3005 Pastilha para descascamento de barras TNMX 15 09-2 4325 Pastilha para descascamento de barras TNMX 15 09-2 4425 Pastilha para descascamento de barras
WNMT 15 09 31-PM 4325 T-Max® P, pastilha para descascamento de barras WNMT 15 09 31-PM 4425 Pastilha para descascamento de barras WNMX 15 09 31-MM 2025 Pastilha para descascamento de barras WNMX 15 09 31-MM 2135 Pastilha para descascamento de barras
WNMX 15 09 31-MM 2220 Pastilha para descascamento de barras WNMX 15 09 31-MM 2515 Pastilha para descascamento de barras WNMX 15 09 31-MM 4335 Pastilha para descascamento de barras Últimos produtos visitados
