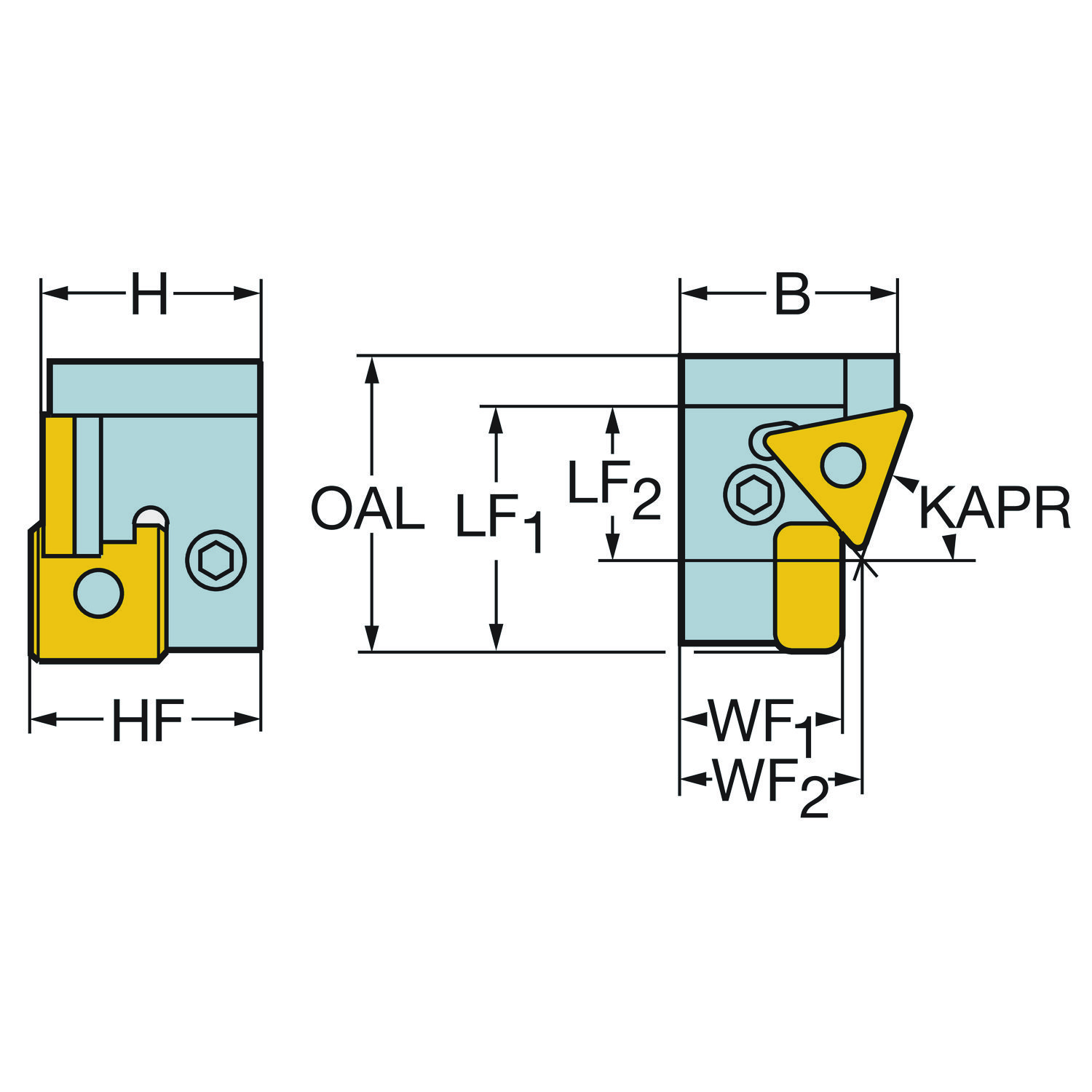

Vista explodida
Ferramentas · Cartucho de torneamento geral — avanço frontal, lateral ou ambos
L175.32-3223-1922
Cápsula para torneamento
Cápsula · comprimento funcional 35 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para L175.32-3223-1922.
Manual de torneamento — geral, cortes e canais, rosqueamentoManual · Sandvik Coromant · PDF
Classes GC4425, GC4415 e GC4405 — torneamento de açoFolder · Sandvik Coromant · PDF
CoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operação
Torneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operação
PrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operaçãoCasos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Troca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operação
Case de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operação
Novas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- L175.32-3223-1922
- Código compactado
- L175.32-3223-1922
- Material ID
- 5735109
- Família
- Ferramentas
- Tipo
- Cartucho de torneamento geral — avanço frontal, lateral ou ambos
- Peso unitário
- 0,227 kg
- EAN
- 10242481
- UNSPSC
- 23242106
- eCl@ss 13
- 21181590
- Lançamento
- 26/02/1973
- CoroPak de lançamento
- 73.1
Arquivos CAD
- DXF 2D 72655623.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 32 mm |
| Altura funcional | HF | 32 mm |
| Ângulo da aresta de corte da ferramenta | KAPR | 71 |
| Ângulo de ataque da ferramenta | PSIR | 19 |
| Balanço máximo | OHX | 35 mm |
| Código do tamanho do assento da pastilha | SSC_M | 19 |
| Código do tamanho do assento da pastilha | SSC_N | 19 |
| Código do tipo de fixação | MTP | Fixação com pino pelo furo |
| Comprimento funcional | LF | 35 mm |
| Comprimento total | OAL | 42.2 mm |
| Diâmetro mínimo do furo | DMIN_1 | 130 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cartucho, ferroviário roda — tamanho L3223 |
| Largura da haste | B | 22.6 mm |
| Largura funcional | WF | 23 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | LNMX 191940 |
| Peso do item | WT | 0.227 kg |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Torque | TQ | 10 Nm |
