Sandvik Coromant · Catálogo · Pastilhas
Pastilhas · Turning insert - general
LNMX 19 19 40-PM 4415
Pastilha T-Max® P para torneamento
Pastilha para torneamento · classe 4415 com cobertura CVD · raio de ponta 4 mm, espessura 19,05 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Compra imediata na loja Hailtools.
Classe 4415 Preço na loja
Entrega imediata
R$448,94 a unidade · pacote com 10. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- LNMX 19 19 40-PM 4415
- Código compactado
- LNMX191940-PM4415
- Material ID
- 8272123
- Família
- Pastilhas
- Tipo
- Turning insert - general
- Classe
- 4415
- Cobertura
- TICN+AL2O3+TIN
- Processo de cobertura
- CVD
- Substrato
- WC
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário (kg)
- 41.6 Gram
- EAN
- 7323226860207
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182004
- Origem
- IN
- Lançamento
- 26/02/2024
- CoroPak de lançamento
- 24.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de folga principal | AN | 0 |
| Classe | GRADE | 4415 |
| Código de condições da aresta de corte | CECC | rounded |
| Código de montagem da pastilha | IFS | Cylindrical fixing hole |
| Código do formato da pastilha | SC | Rectangular |
| Código do tamanho do assento da pastilha | SSC_M | 19 |
| Código do tamanho do assento da pastilha | SSC_N | 19 |
| Comprimento efetivo da aresta de corte | LE | 15.05 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | PM |
| Diâmetro do furo de fixação | D1 | 6.35 mm |
| Espessura da pastilha | S | 19.05 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | LN1919 |
| Insert included angle | EPSR | 90 |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| ISO nível de classificação de material Todos | TMC1 | P |
| Largura da pastilha | W1 | 10 mm |
| Número de arestas de corte | CEDC | 4 |
| Propriedade da aresta Wiper | WEP | Não |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | double sided |
| Raio do canto | RE | 4 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | pre-machining with demand on surface |
Suportes que recebem esta pastilha · 4 no catálogo
L175.32-3223-19 Cápsula para torneamento
L177.32-3219-19 Cápsula para torneamento R175.32-3223-19 Cápsula para torneamento R177.32-3219-19 Cápsula para torneamento Nada com esse termo. Tente só o início do código.
Mesmo formato e tamanho — outras classes e geometrias.
175.32-19 19 40-25 4425 Pastilha T-Max® P para torneamento LNMX 19 19 40-PM 4425 Pastilha T-Max® P para torneamento
LNUX 19 19 40-PF 4415 Pastilha para retorneamento de rodeiros LNUX 19 19 40-PF 4425 Pastilha para retorneamento de rodeiros
LNUX 19 19 40-PM 4415 Pastilha para retorneamento de rodeiros LNUX 19 19 40-PM 4425 Pastilha para retorneamento de rodeiros

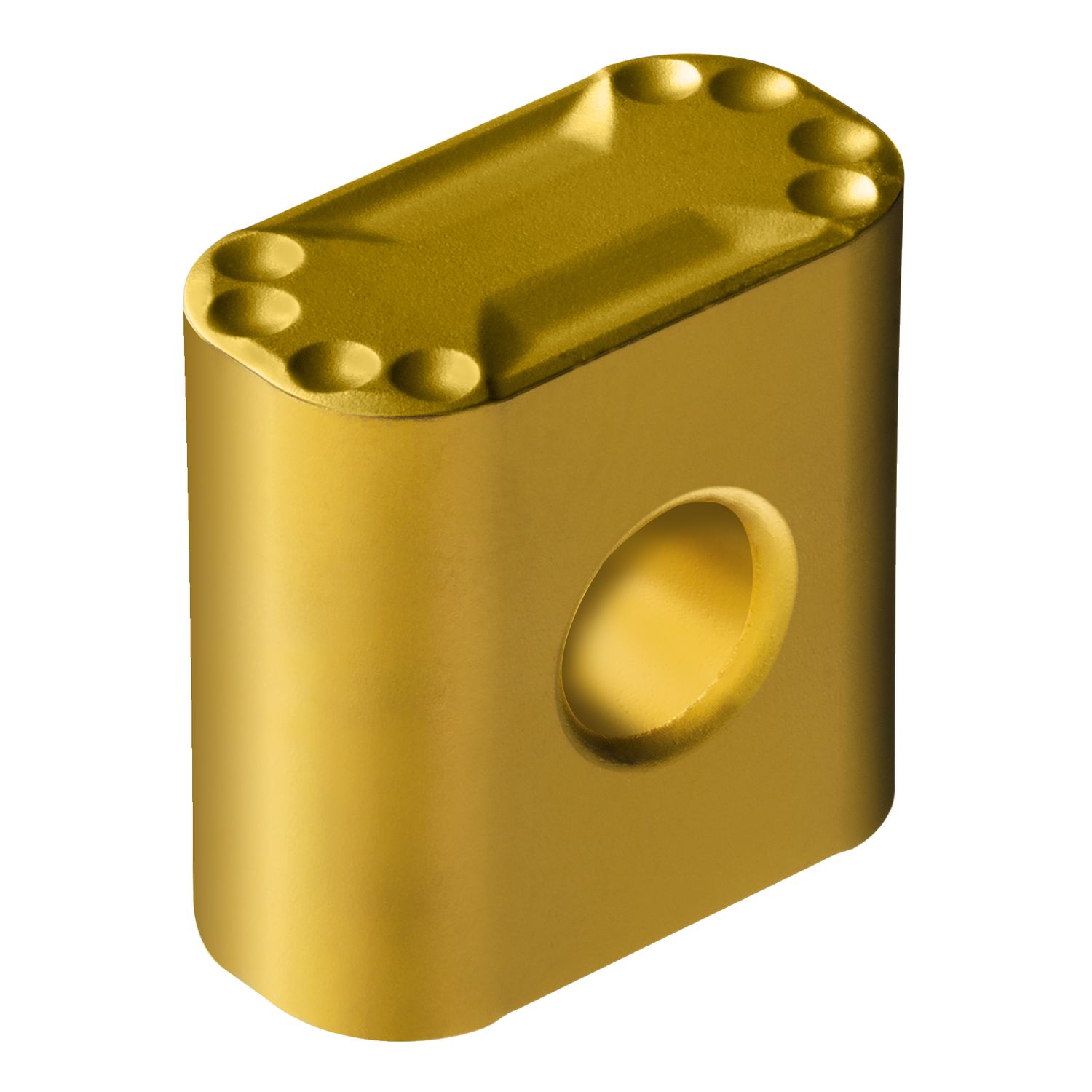

175.32-19 19 40-25 3015 T-Max® P, pastilha para torneamento 175.32-19 19 40-25 4025 T-Max® P, pastilha para torneamento Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
