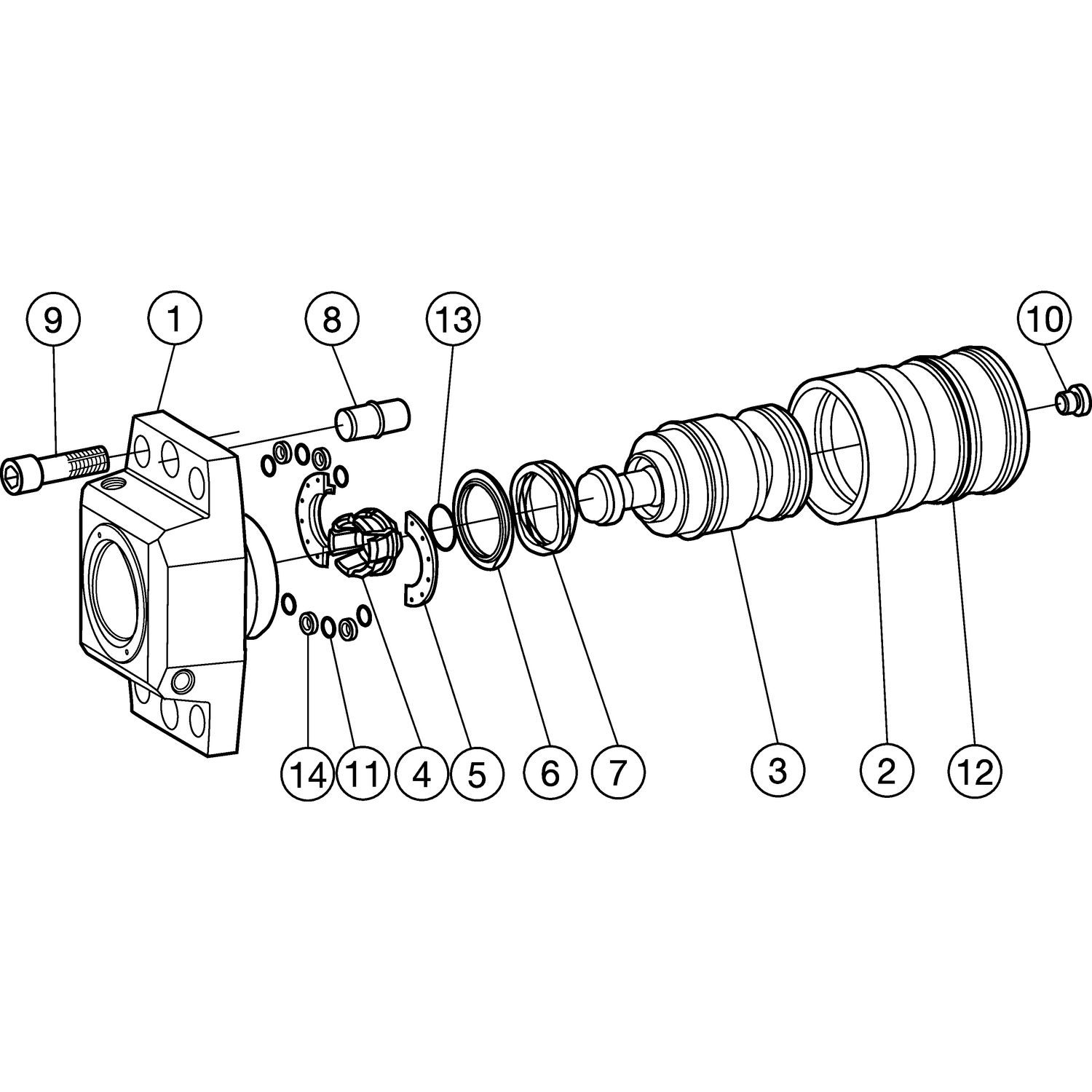

C8-NC5210-00050 — Vista explodida

Vista explodida

Adaptação · Unidade de fixação

C8-NC5210-00050

Unidade de fixação hidráulica

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C8-NC5210-00050
Código compactado
C8-NC5210-00050
Material ID
5729991
Família
Adaptação
Tipo
Unidade de fixação
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
9,273 kg
EAN
11523584
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022001
Origem
DE
Lançamento
12/08/2002
CoroPak de lançamento
02.2

Arquivos CAD

Itens inclusos

  • 1 × 5252 034-14 Frente
  • 1 × 5257 001-04 Cilindro
  • 1 × 5651 065-04 Mecanismo de fixação
  • 1 × 5549 120-05 Segmento
  • 1 × 5546 001-10 Jogo de suporte
  • 1 × 5541 024-04 Anel
  • 1 × 5561 012-04 Mola de fio chato
  • 1 × 5552 055-05 Pino-guia
  • 4 × 3212 010-514 Parafuso
  • 1 × 3611 007-180 Tampão
  • 6 × 3671 010-116 Anel O-ring
  • 6 × 3671 010-141 Anel O-ring
  • 1 × 5641 005-04 Anel O-ring
  • 4 × 5641 070-03 Vedação Kantseal

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Altura total OAH 180 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica em círculo
Comprimento de fixação LSCMS 120 mm
Comprimento funcional LF_1 50 mm
Diâmetro da conexão DCONMS 90 mm
Diâmetro da conexão DCONWS 80 mm
Diâmetro mínimo do furo DMIN 500 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 90
Direção de interface de adaptação da peça ADINTWS Coromant Capto (segmento fixação) — tamanho C8
Largura funcional WF_1 0 mm
Largura total OAW 100 mm
Pressão de refrigeração CP 1000 mm
Sensor embutido SEP Não
Sentido HAND Neutro
Shank length (metric) LS 120 mm
Tipo código de saída de refrigeração CXSC Saída radial

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
