C5-RC2085-6464
Haste retangular para unidade de fixação Coromant Capto®
Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.
Preço na loja
Entrega imediata
R$8.646,54 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- C5-RC2085-6464
- Código compactado
- C5-RC2085-6464
- Material ID
- 5728476
- Família
- Adaptação
- Tipo
- Clamping unit
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 4.352 Kilogram
- EAN
- 10634680
- NCM
- 846610
- UNSPSC
- 27112807
- eCl@ss 13
- 21022035
- Origem
- IT
- Lançamento
- 01/03/1993
- CoroPak de lançamento
- 93.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

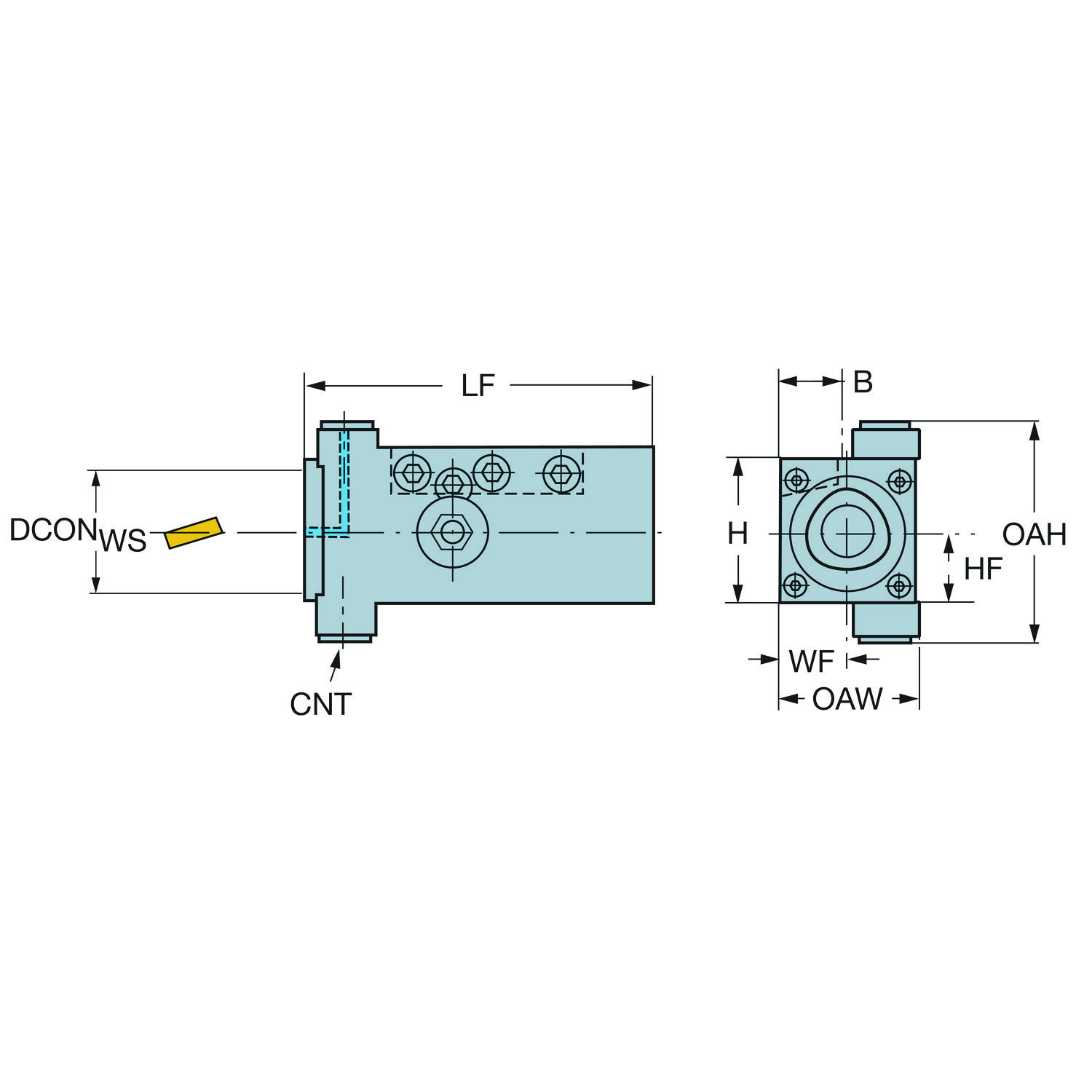

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 64 mm |
| Altura funcional | HF_1 | 32 mm |
| Altura total | OAH | 72 mm |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Código para tipo entrada da refrigeração | CNSC | radial entry |
| Comprimento funcional | LF_1 | 146.35 mm |
| Diâmetro da conexão | DCONWS | 50 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Rectangular shank -metric: 64 x 32 |
| Direção de interface de adaptação da peça | ADINTWS | Coromant Capto (segment clamping) -size C5 |
| Largura da haste | B | 32 mm |
| Largura funcional | WF_1 | 32 mm |
| Largura total | OAW | 64 mm |
| Pressão de refrigeração | CP | 80 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tamanho da rosca da entrada para refrigeração | CNT | G 1/8-28 |
| Tipo código de saída de refrigeração | CXSC | radial exit |
| Torque | TQ_1 | 70 mm |

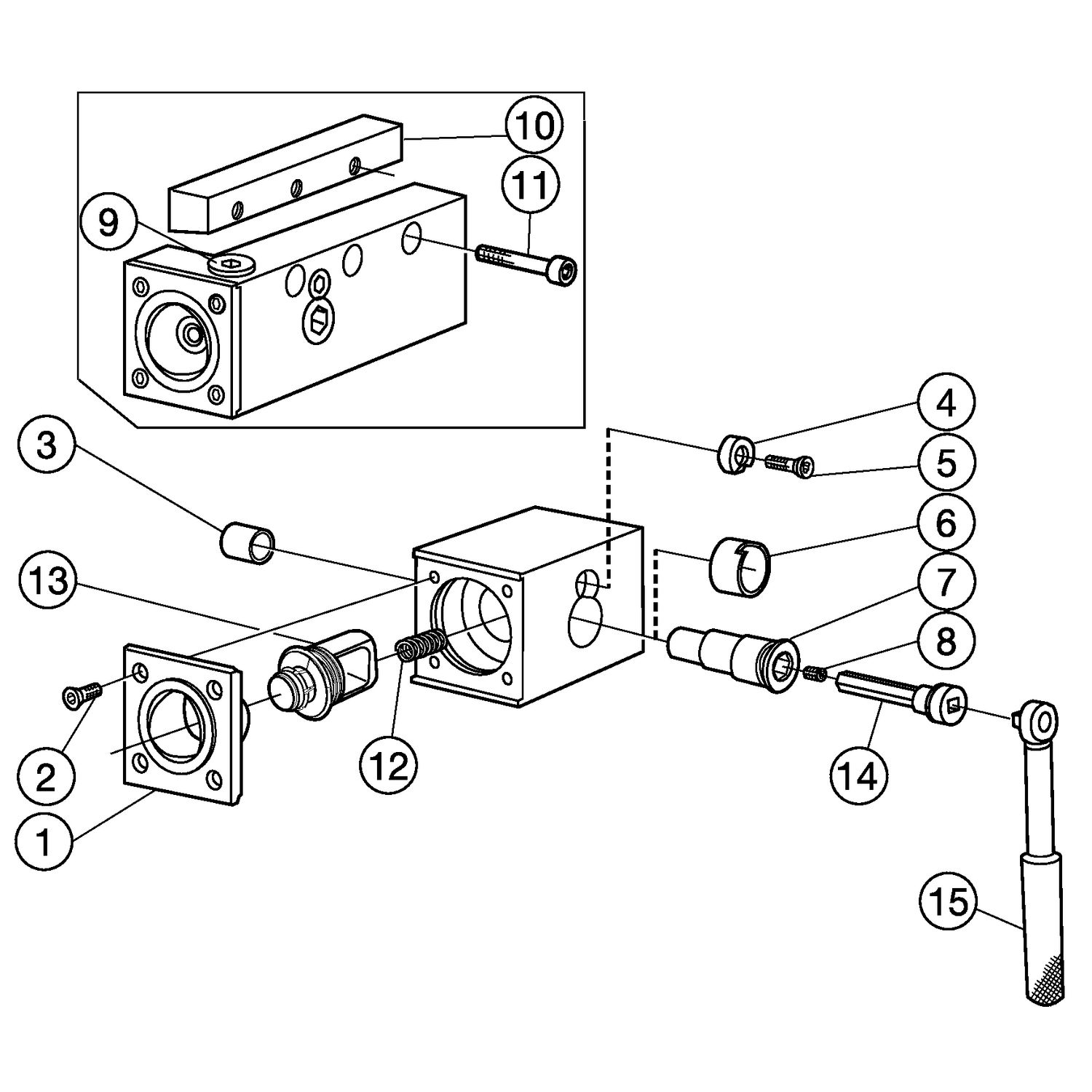

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 020-14 Parafuso de cabeça escareada 4 na ferramenta 3111 050-661 Pino paralelo 1 na ferramenta 5541 030-03 Arruela 1 na ferramenta 5513 020-14 Parafuso de cabeça escareada 1 na ferramenta 5638 022-03 Mancal 1 na ferramenta 5333 025-03 Mecanismo de fixação 1 na ferramenta
3214 010-355 Parafuso sem cabeça com hexagono interno 1 na ferramenta 3611 005-180 Plugue a tampa de proteção 1 na ferramenta 5431 100-02 Cunha de fixação 1 na ferramenta
3212 010-415 Parafuso Allen 3 na ferramenta
5561 001-41 Mola heliciodal 1 na ferramenta 5461 100-121 Tirante de tração 1 na ferramenta 3214 010-360 Parafuso sem cabeça com hexagono interno 1 na ferramenta
5680 035-07 Bit
C-TK-01M Chave Torquímetro Últimos produtos visitados
