C10-NC5010-00050 — Foto do produto

Foto do produto

Adaptação · Unidade de fixação

C10-NC5010-00050

Unidade de fixação hidráulica

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C10-NC5010-00050
Código compactado
C10-NC5010-00050
Material ID
5781777
Família
Adaptação
Tipo
Unidade de fixação
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
15,8 kg
EAN
12423132
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022001
Origem
DE
Lançamento
14/12/2009
CoroPak de lançamento
10.1

Arquivos CAD

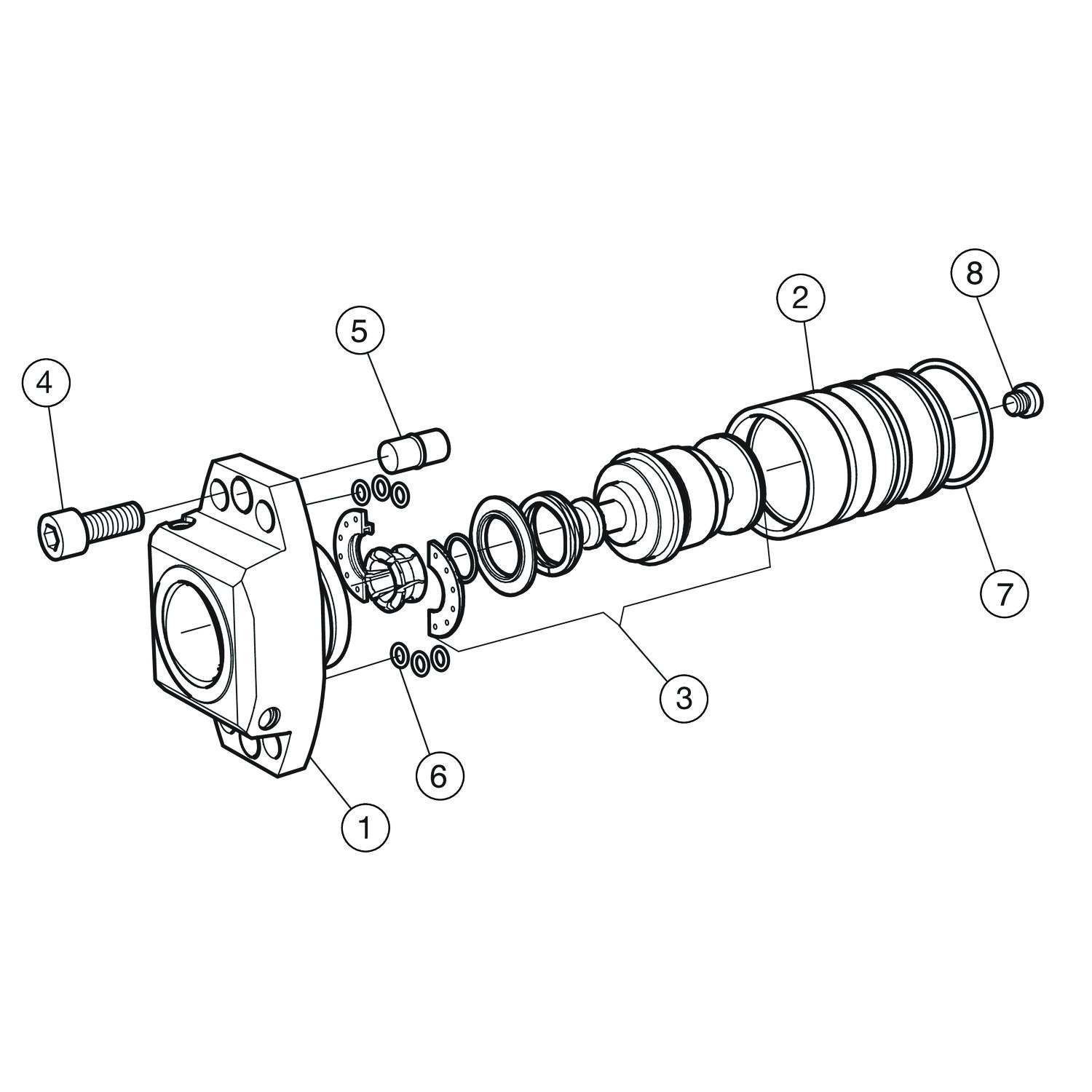

Itens inclusos

  • 1 × 5252 033-16 Frente
  • 1 × 5257 001-05 Cilindro
  • 1 × 5651 065-051 Mecanismo de fixação
  • 4 × 3212 010-616 Parafuso
  • 1 × 5552 055-07 Pino-guia
  • 3 × 3671 010-019 Anel O-ring
  • 6 × 3671 010-144 Anel O-ring
  • 1 × 3611 007-180 Tampão

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

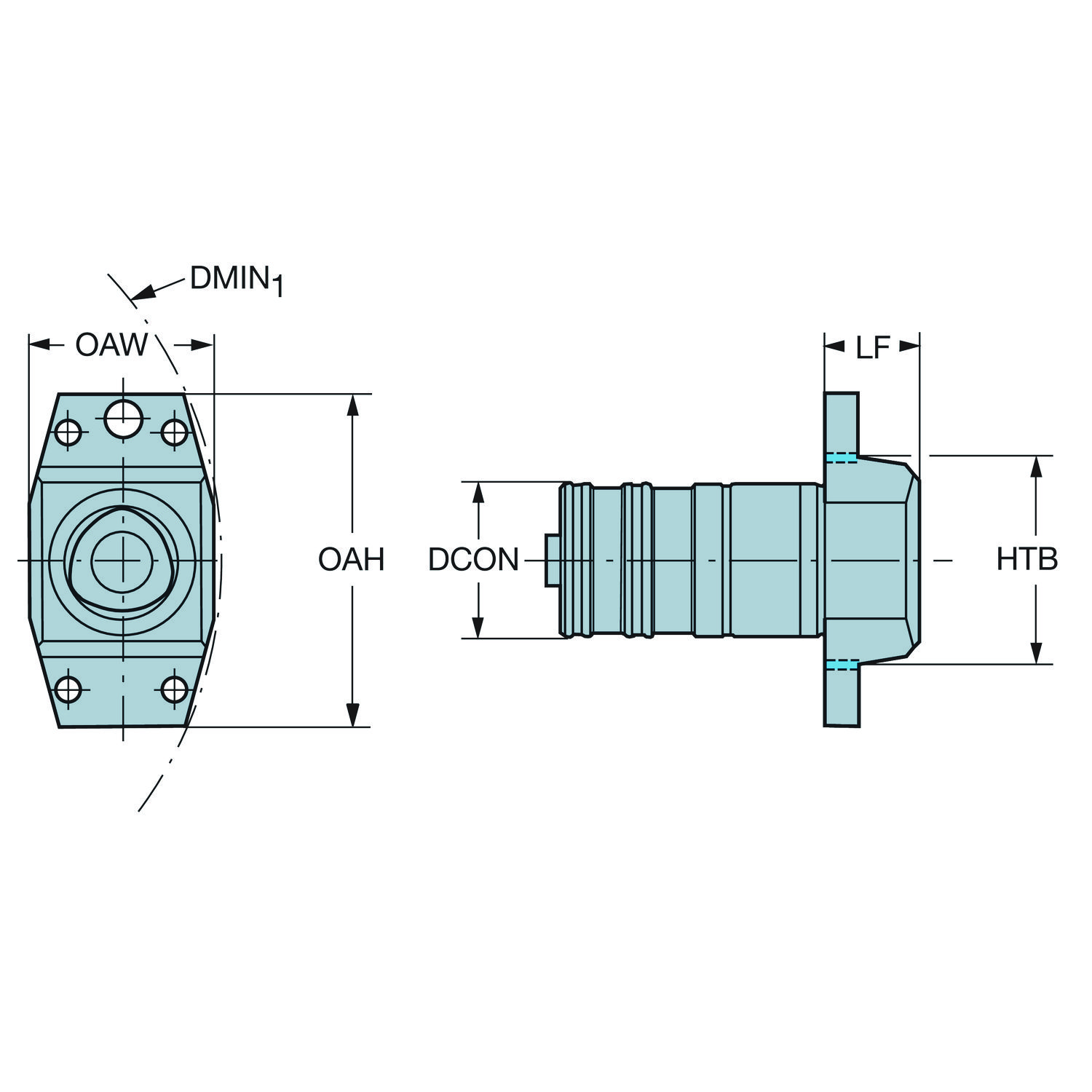

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Altura total OAH 220 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica em círculo
Comprimento de fixação LSCMS 160 mm
Comprimento funcional LF_1 50 mm
Diâmetro da conexão DCONMS 105 mm
Diâmetro da conexão DCONWS 100 mm
Diâmetro mínimo do furo DMIN 700 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 105
Direção de interface de adaptação da peça ADINTWS Coromant Capto (segmento fixação) — tamanho C10
Largura funcional WF_1 0 mm
Largura total OAW 126 mm
Pressão de refrigeração CP 150 mm
Sensor embutido SEP Não
Sentido HAND Neutro
Shank length (metric) LS 160 mm
Tipo código de saída de refrigeração CXSC Saída radial

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
