C6-TLI-TT60B — Foto do produto

Foto do produto

Adaptação · Unidade de fixação

C6-TLI-TT60B

Manual clamping unit for Takisawa Taiwan machines

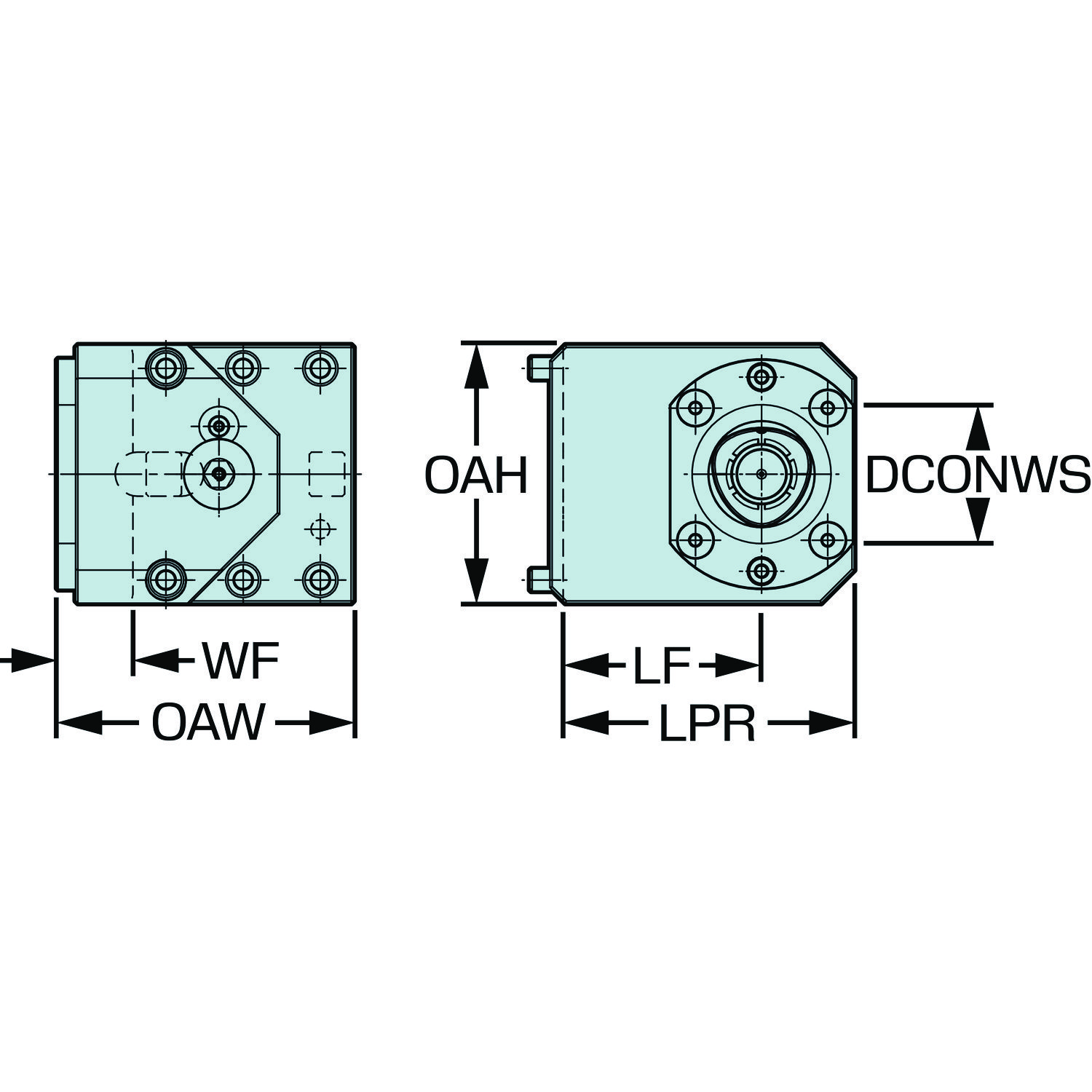

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C6-TLI-TT60B
Código compactado
C6-TLI-TT60B
Material ID
8923996
Família
Adaptação
Tipo
Unidade de fixação
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
10,5 kg
EAN
7323229201076
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022036
Origem
DE
Lançamento
05/07/2025
CoroPak de lançamento
26.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

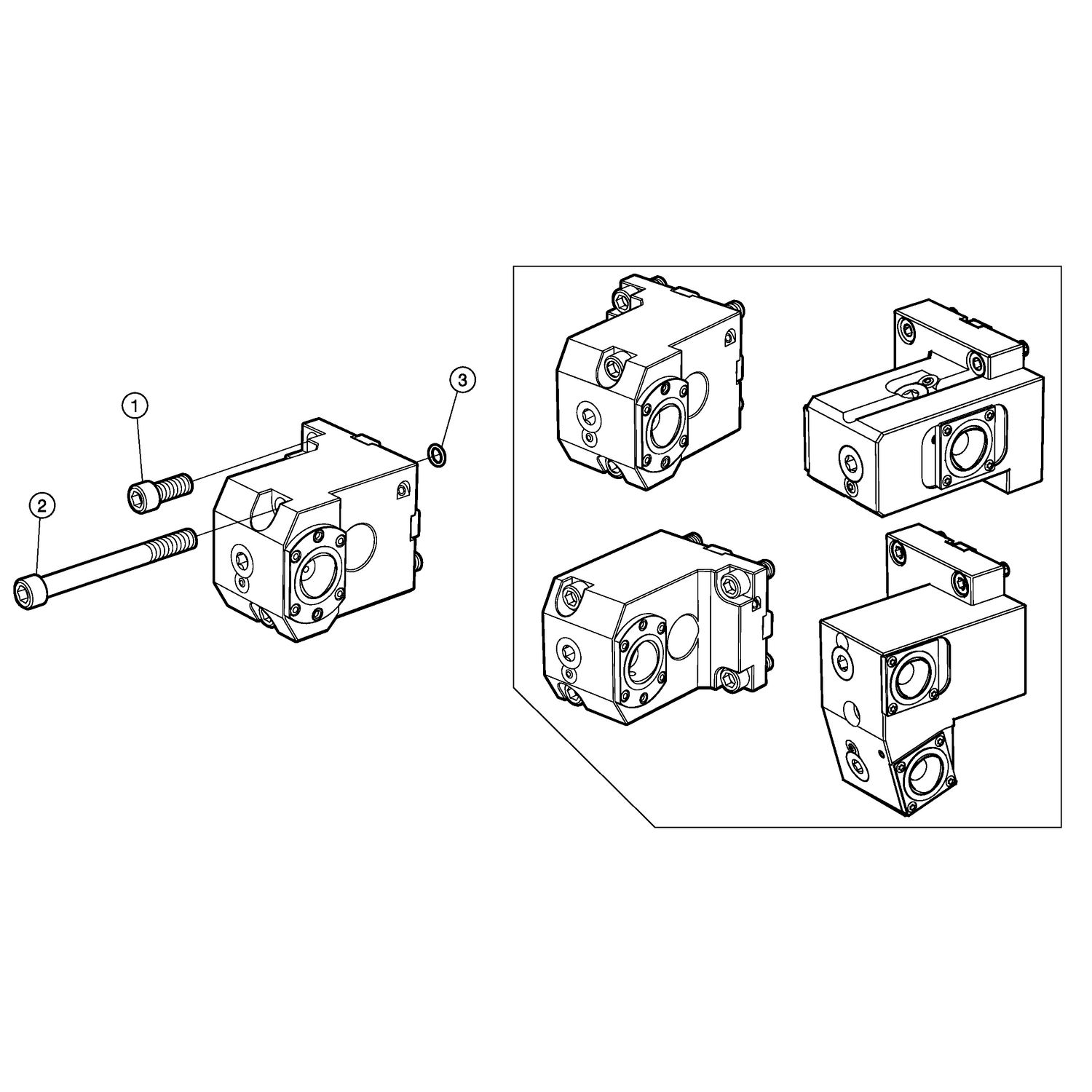

Itens inclusos

  • 4 × 3212 010-465 Parafuso
  • 2 × 3212 010-475 Parafuso
  • 6 × 5641 001-93 Anel O-ring

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Altura total OAH 117 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 90
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF_1 90 mm
Diâmetro da conexão DCONWS 63 mm
Direção da interface de adaptação da máquina ADINTMS Takisawa Taiwan interface de torre fixa (não acionada) — tamanho TT60B
Direção de interface de adaptação da peça ADINTWS Coromant Capto (segmento fixação) — tamanho C6
Largura funcional WF_1 35 mm
Largura total OAW 135 mm
Pressão de refrigeração CP 80 mm
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída radial
Torque TQ_1 90 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
