Ferramentas · Ferramenta multifuncional de tornear

C6-T-SR12XTRD13125BY

Ferramenta multifuncional CoroPlex™ YT para torneamento no eixo Y

Ferramenta multifuncional. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C6-T-SR12XTRD13125BY
Código compactado
C6-T-SR12XTRD13125BY
Material ID
8346992
Família
Ferramentas
Tipo
Ferramenta multifuncional de tornear
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,434 kg
EAN
7323227172514
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181008
Origem
DE,US
Lançamento
16/01/2023
CoroPak de lançamento
23.1

Arquivos CAD

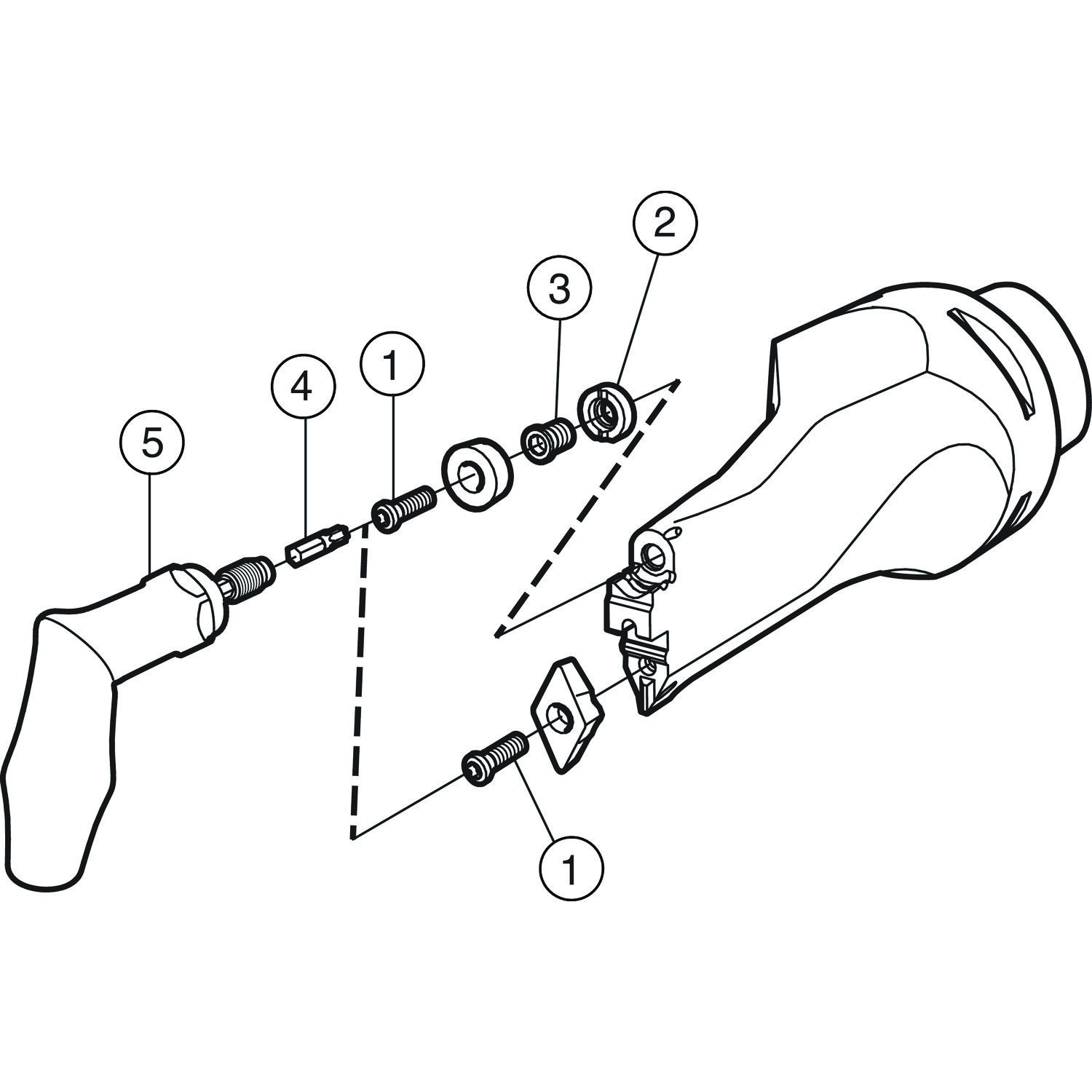

Itens inclusos

  • 2 × 5513 020-01 Parafuso da pastilha
  • 1 × 5322 160-01 Calço
  • 1 × 5512 090-01 Parafuso do calço
  • 1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

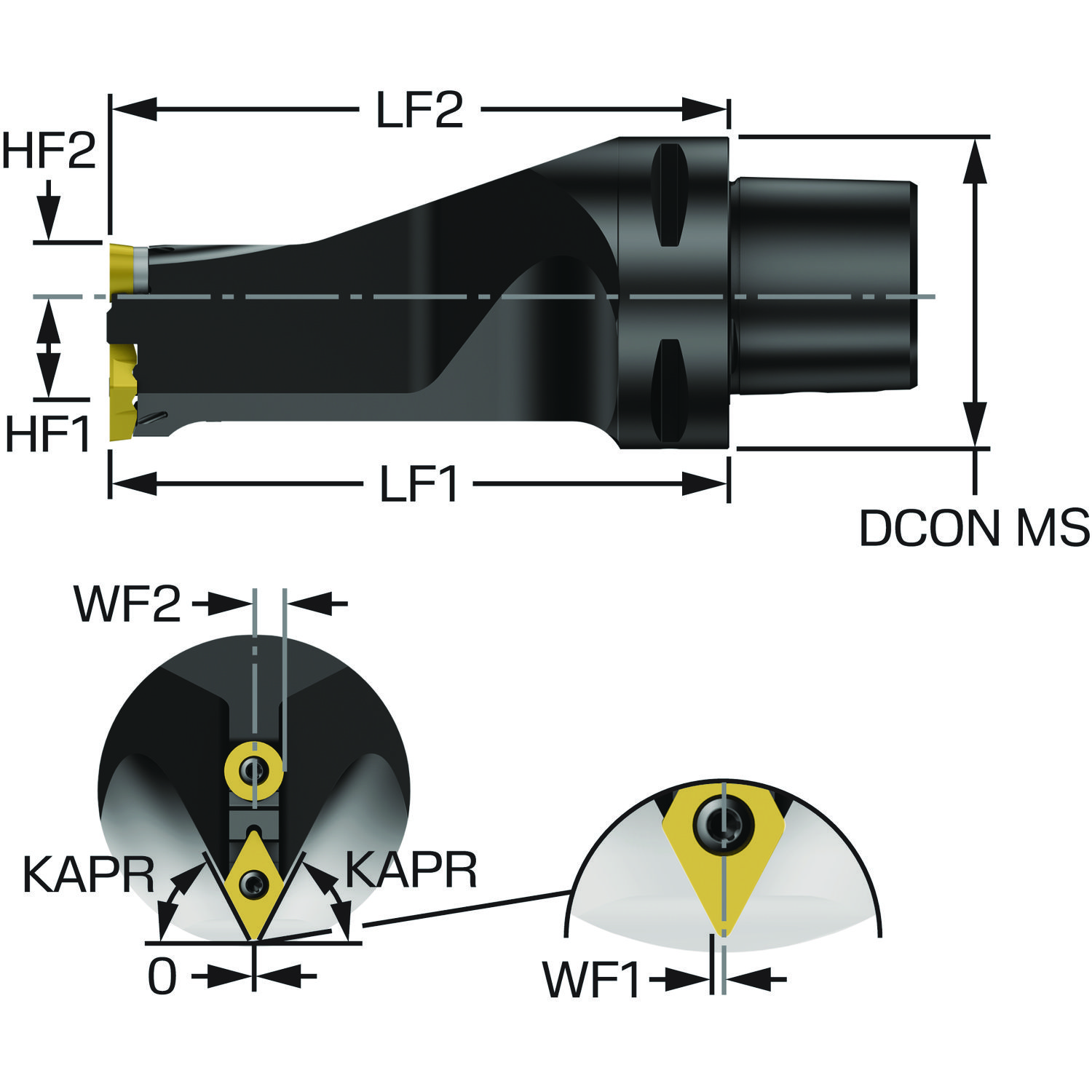

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HFT1 30 mm
Altura funcional HFT2 10 mm
Altura total OAH 63 mm
Ângulo da ponta da pastilha EPSR 55
Ângulo do corpo da ferramenta em relação à peça BAWST1 0
Ângulo do corpo da ferramenta em relação à peça BAWST2 0
Balanço máximo OHXT1 125 mm
Balanço máximo OHXT2 125 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LFT1 125 mm
Comprimento funcional LFT2 125 mm
Diâmetro da conexão DCONMS 63 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C6
Largura funcional WFT1 0.48 mm
Largura funcional WFT2 6 mm
Numero standard STDNO ISO26623-1
Pressão de refrigeração CP 150 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HANDT1 Neutro
Sentido HANDT2 Neutro
Tipo código de saída de refrigeração CXSCT1 Saída axial inclinada
Tipo código de saída de refrigeração CXSCT2 Saída axial inclinada
Tipo de alimentação da saída de refrigerante CXSTT1 Abaixo da aresta de corte
Tipo de alimentação da saída de refrigerante CXSTT2 Abaixo da aresta de corte

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
