Adaptação · Unidade de fixação

C6-LC2080-93140

Haste retangular para unidade de fixação Coromant Capto®

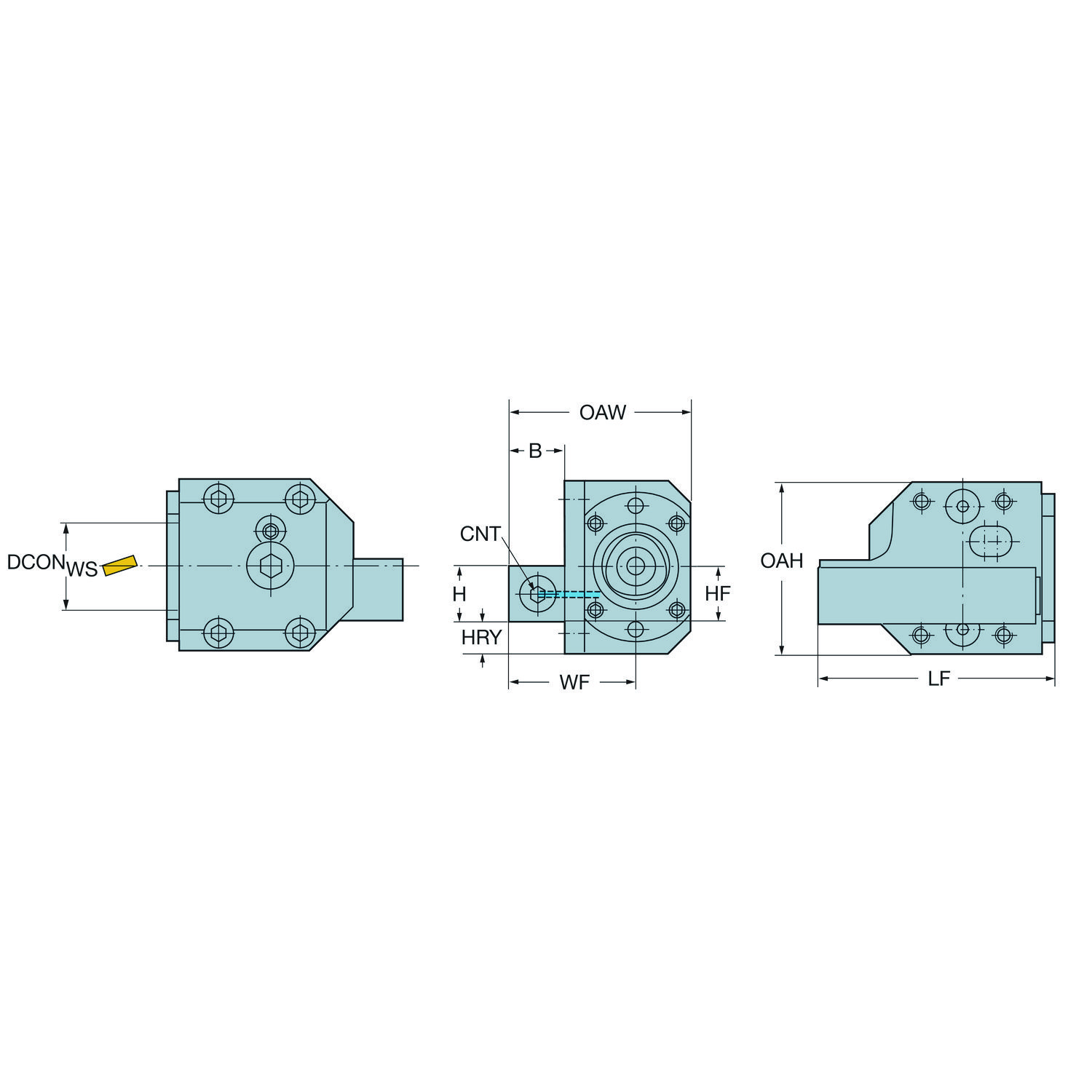

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C6-LC2080-93140
Código compactado
C6-LC2080-93140
Material ID
5729281
Família
Adaptação
Tipo
Unidade de fixação
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
10,829 kg
EAN
10730300
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022035
Origem
IT
Lançamento
28/03/1994
CoroPak de lançamento
94.1

Arquivos CAD

Itens inclusos

  • 1 × 5252 010-04 Bucha
  • 4 × 3213 010-410 Parafuso
  • 1 × 3111 050-714 Pino paralelo
  • 1 × 3823 010-183 Mancal liso
  • 1 × 5541 030-04 Arruela de trava
  • 1 × 5513 020-14 Parafuso
  • 1 × 5638 022-04 Mancal liso
  • 1 × 5333 025-04 Eixo excêntrico
  • 1 × 3214 010-355 Parafuso
  • 1 × 3611 005-140 Tampão
  • 1 × 5561 001-41 Mola de compressão
  • 1 × 5461 100-131 Jogo de tirante

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 40 mm
Altura funcional HF_1 40 mm
Altura total OAH 105 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF_1 140 mm
Diâmetro da conexão DCONWS 63 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — métrica: 40 x 40
Direção de interface de adaptação da peça ADINTWS Coromant Capto (segmento fixação) — tamanho C6
Largura da haste B 40 mm
Largura funcional WF_1 93 mm
Largura total OAW 135 mm
Pressão de refrigeração CP 80 mm
Sensor embutido SEP Não
Sentido HAND Esquerda
Tamanho da rosca da entrada para refrigeração CNT G 1/4-19
Tipo código de saída de refrigeração CXSC Saída radial
Torque TQ_1 90 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
