C5-TLI-EM68A

Unidade de fixação manual para máquinas EMAG

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C5-TLI-EM68A
Código compactado: C5-TLI-EM68A
Material ID: 7244671
Família: Adaptação
Tipo: Unidade de fixação
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 3,1 kg
EAN: 7323221774745
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21181302
Origem: DE
Lançamento: 13/01/2017
CoroPak de lançamento: 17.1

Arquivos CAD

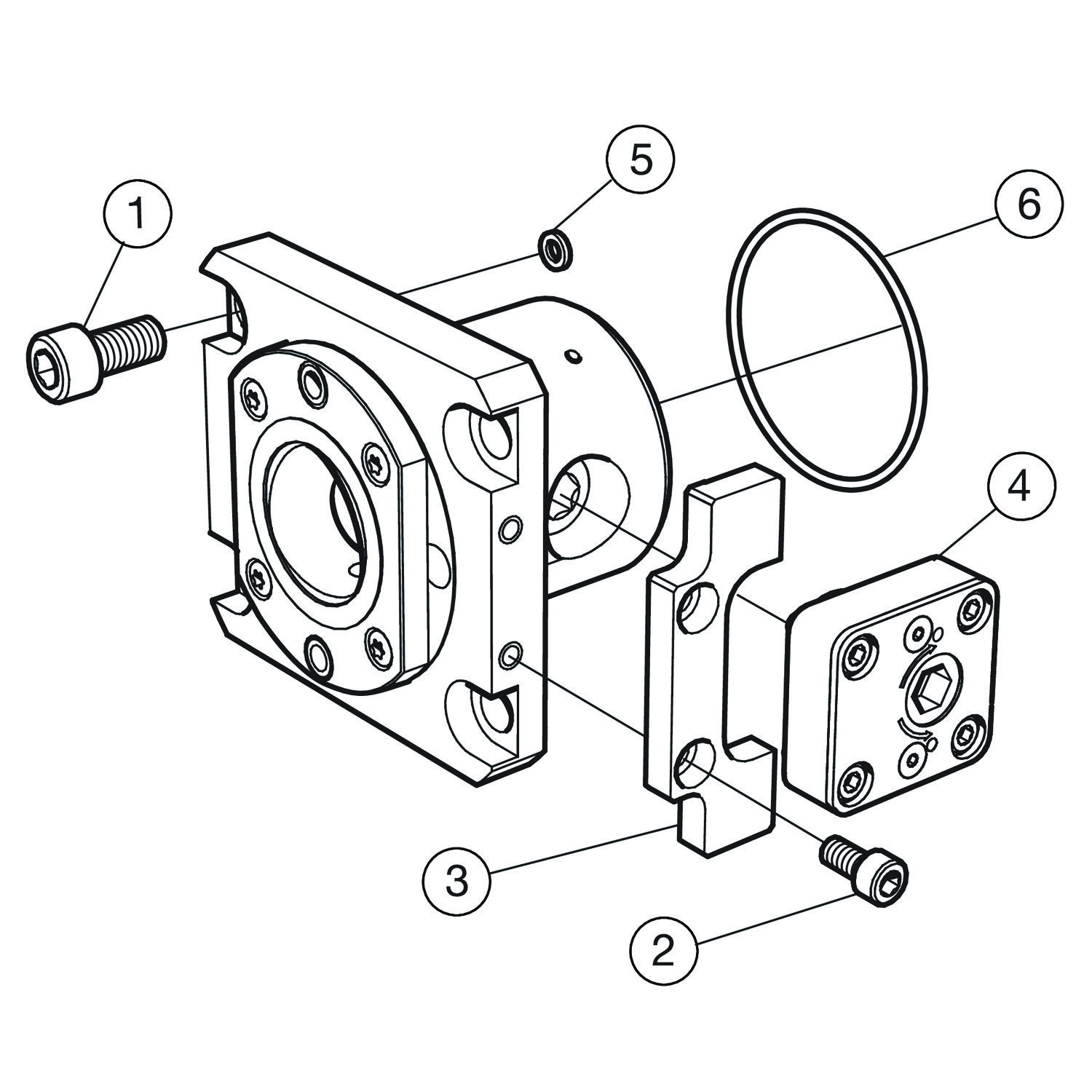

Itens inclusos

4 × 3212 010-460 Parafuso
2 × 3212 010-358 Parafuso
1 × 5336 001-02 Placa de alinhamento
1 × 5253 007-03 Adaptador
4 × 5641 070-02 Vedação Kantseal
1 × 5641 005-152 Anel O-ring

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

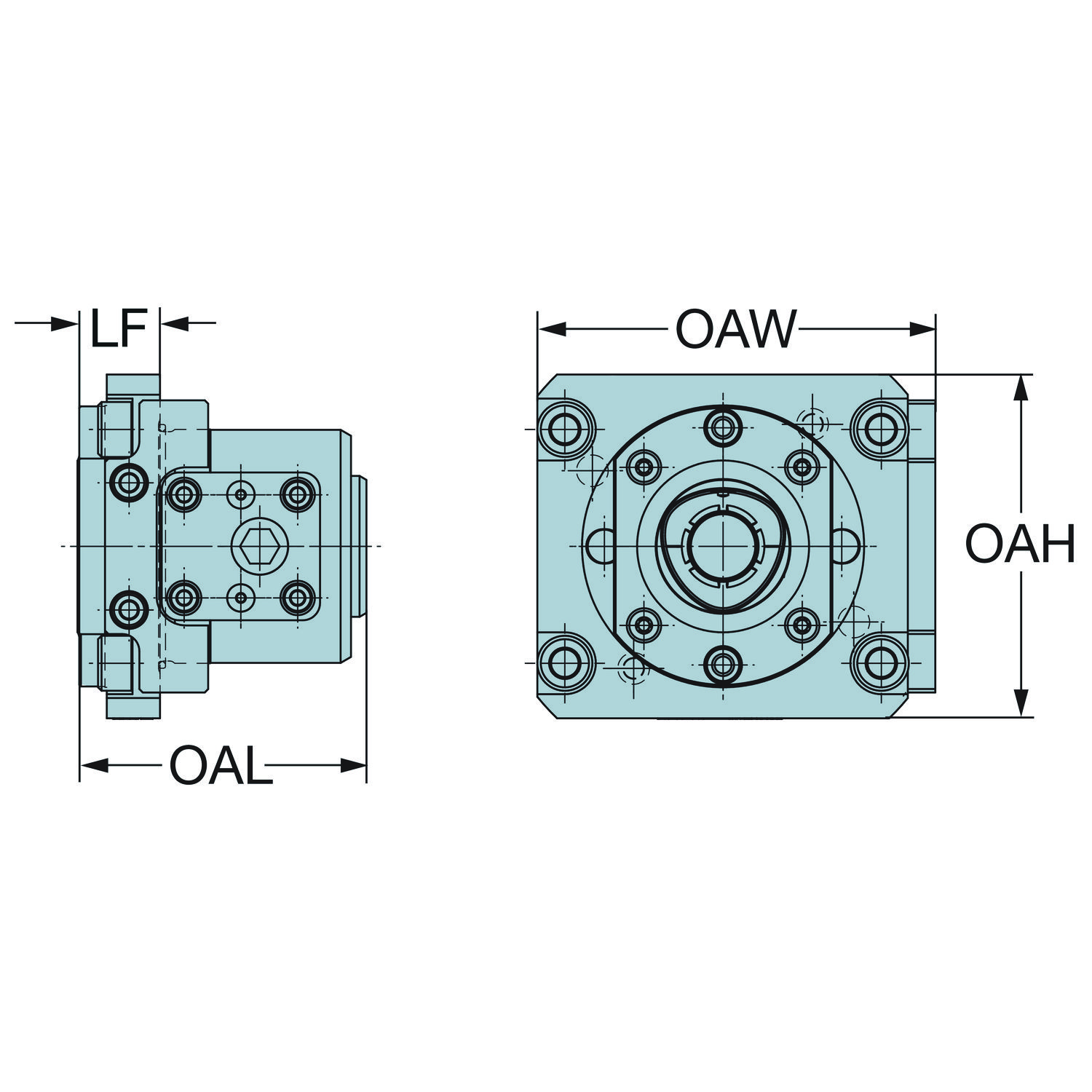

Parâmetro	Código	Valor
Altura funcional	HF_1	0 mm
Altura total	OAH	100 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	0
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento funcional	LF_1	24 mm
Diâmetro da conexão	DCONMS	68 mm
Diâmetro da conexão	DCONWS	50 mm
Direção da interface de adaptação da máquina	ADINTMS	EMAG interface de torre fixa (não acionada) — tamanho EM68A
Direção de interface de adaptação da peça	ADINTWS	Coromant Capto (segmento fixação) — tamanho C5
Largura funcional	WF_1	0 mm
Largura total	OAW	108 mm
Pressão de refrigeração	CP	80 mm
Sensor embutido	SEP	Não
Sentido	HAND	Esquerda
Shank length (metric)	LS	60.1 mm
Tipo código de saída de refrigeração	CXSC	Saída radial
Torque	TQ_1	50 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
