Adaptação · Unidade de fixação
C5-TLE-EM68B
Unidade de fixação manual para máquinas EMAG
Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C5-TLE-EM68B
- Código compactado
- C5-TLE-EM68B
- Material ID
- 8094061
- Família
- Adaptação
- Tipo
- Unidade de fixação
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 4,7 kg
- EAN
- 7323226125481
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022036
- Origem
- DE
- Lançamento
- 18/02/2021
- CoroPak de lançamento
- 21.2
Arquivos CAD
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

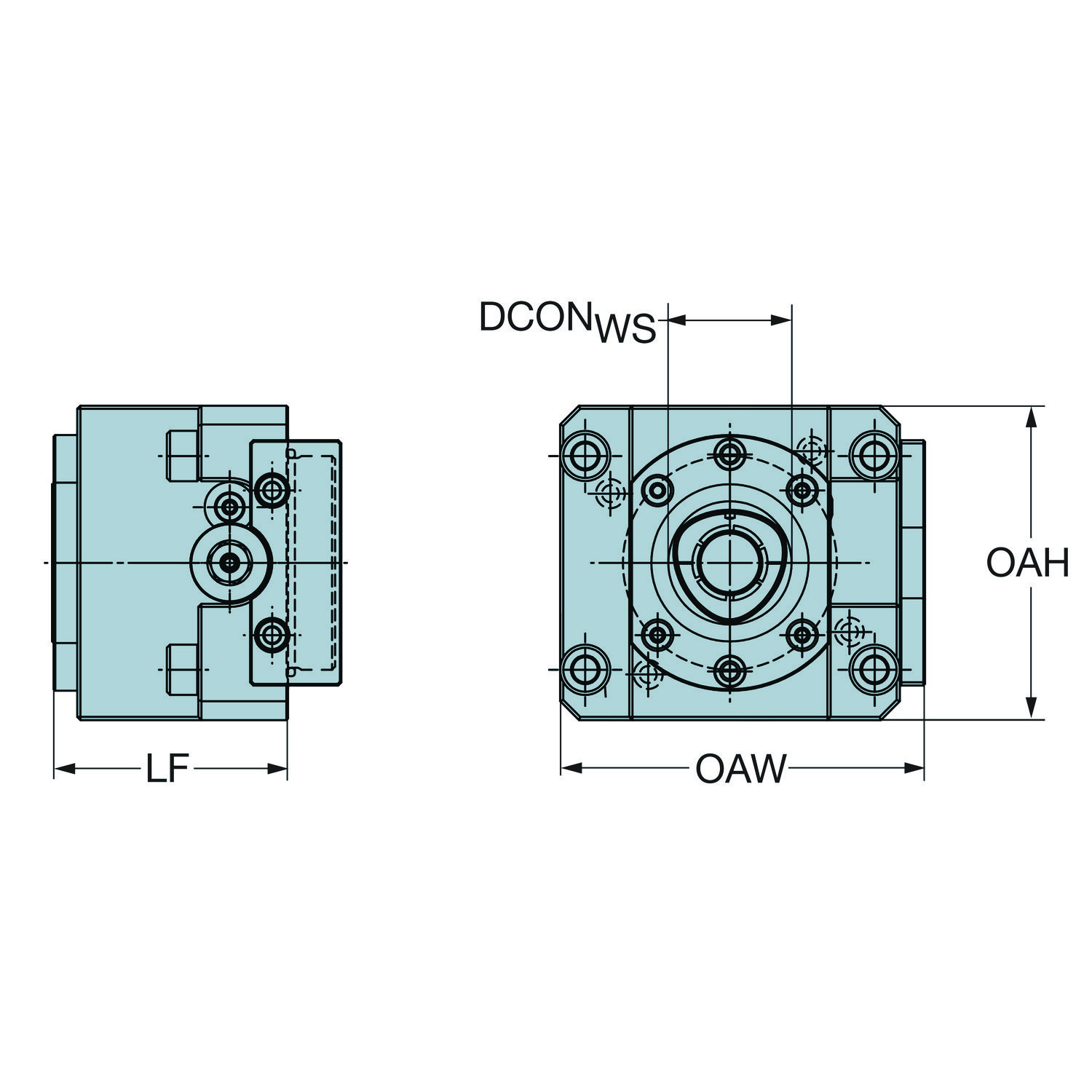

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Altura total | OAH | 108 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange e axial |
| Comprimento funcional | LF_1 | 75 mm |
| Diâmetro da conexão | DCONMS | 68 mm |
| Diâmetro da conexão | DCONWS | 50 mm |
| Direção da interface de adaptação da máquina | ADINTMS | EMAG interface de torre fixa (não acionada) — tamanho EM68B |
| Direção de interface de adaptação da peça | ADINTWS | Coromant Capto (segmento fixação) — tamanho C5 |
| Largura funcional | WF_1 | 0 mm |
| Largura total | OAW | 100 mm |
| Pressão de refrigeração | CP | 80 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Shank length (metric) | LS | 15 mm |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
