C5-RCE80-040000

Unidade de fixação manual

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C5-RCE80-040000
Código compactado: C5-RCE80-040000
Material ID: 5907397
Família: Adaptação
Tipo: Unidade de fixação
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 5,509 kg
EAN: 25907397
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022036
Origem: DE
Lançamento: 24/09/2010
CoroPak de lançamento: 10.2

Arquivos CAD

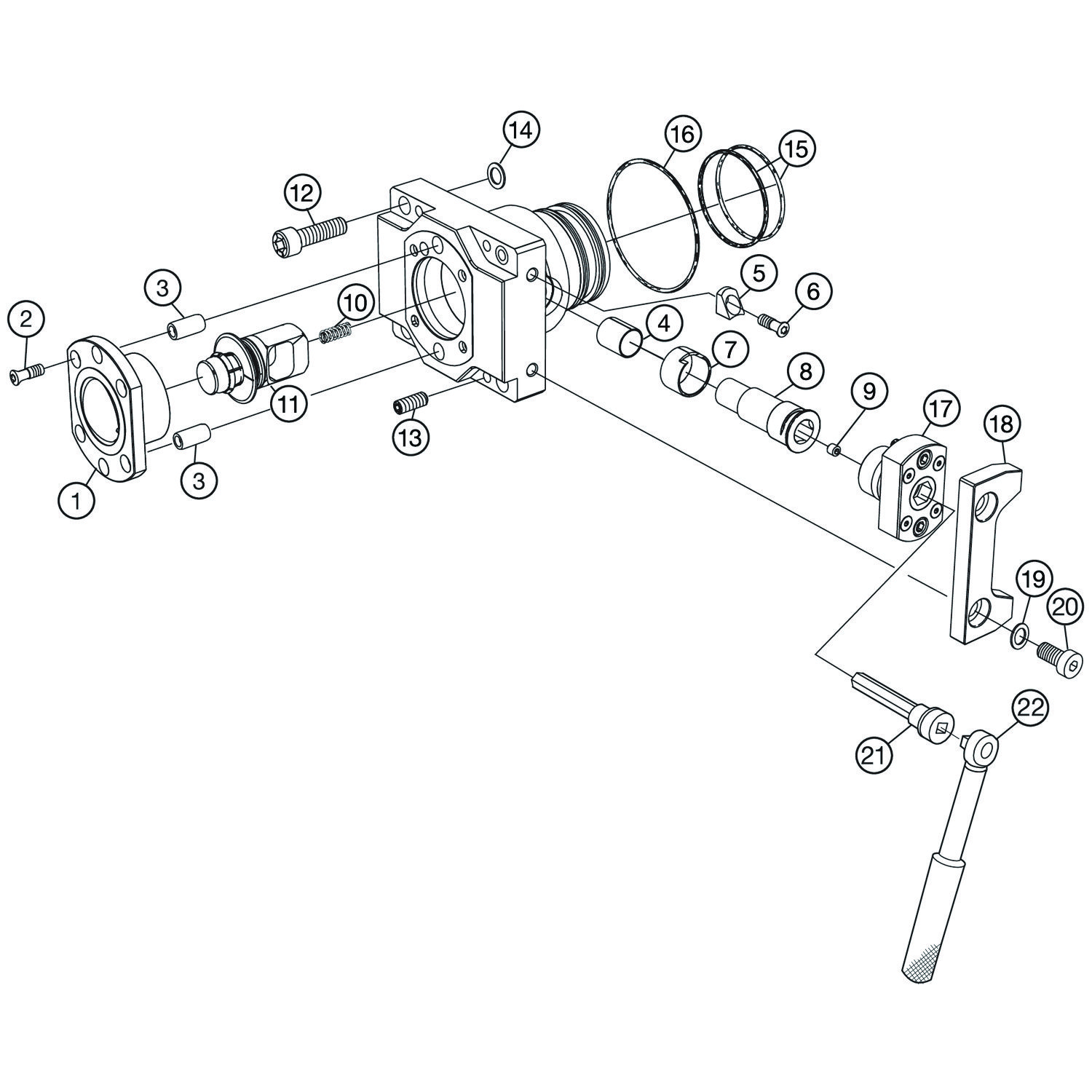

Itens inclusos

1 × 5252 010-03 Bucha
4 × 5513 020-14 Parafuso
1 × 3111 050-661 Pino paralelo
1 × 3823 010-162 Mancal liso
1 × 5541 030-10 Arruela de trava
1 × 5513 020-14 Parafuso
1 × 5638 022-03 Mancal liso
1 × 5333 025-03 Eixo excêntrico
1 × 3214 010-355 Parafuso
1 × 5561 001-41 Mola de compressão
1 × 5461 100-121 Jogo de tirante
4 × 3213 010-463 Parafuso de cabeça cilíndrica
4 × 3214 010-410 Parafuso de ajuste
2 × 5641 070-04 Vedação Kantseal
2 × 5641 005-104 Anel O-ring
1 × 5641 001-79 Anel O-ring
1 × 5253 006-03 Adaptador
1 × 5336 001-01 Placa de ajuste
2 × 5541 041-01 Arruela de trava
2 × 5512 060-24 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

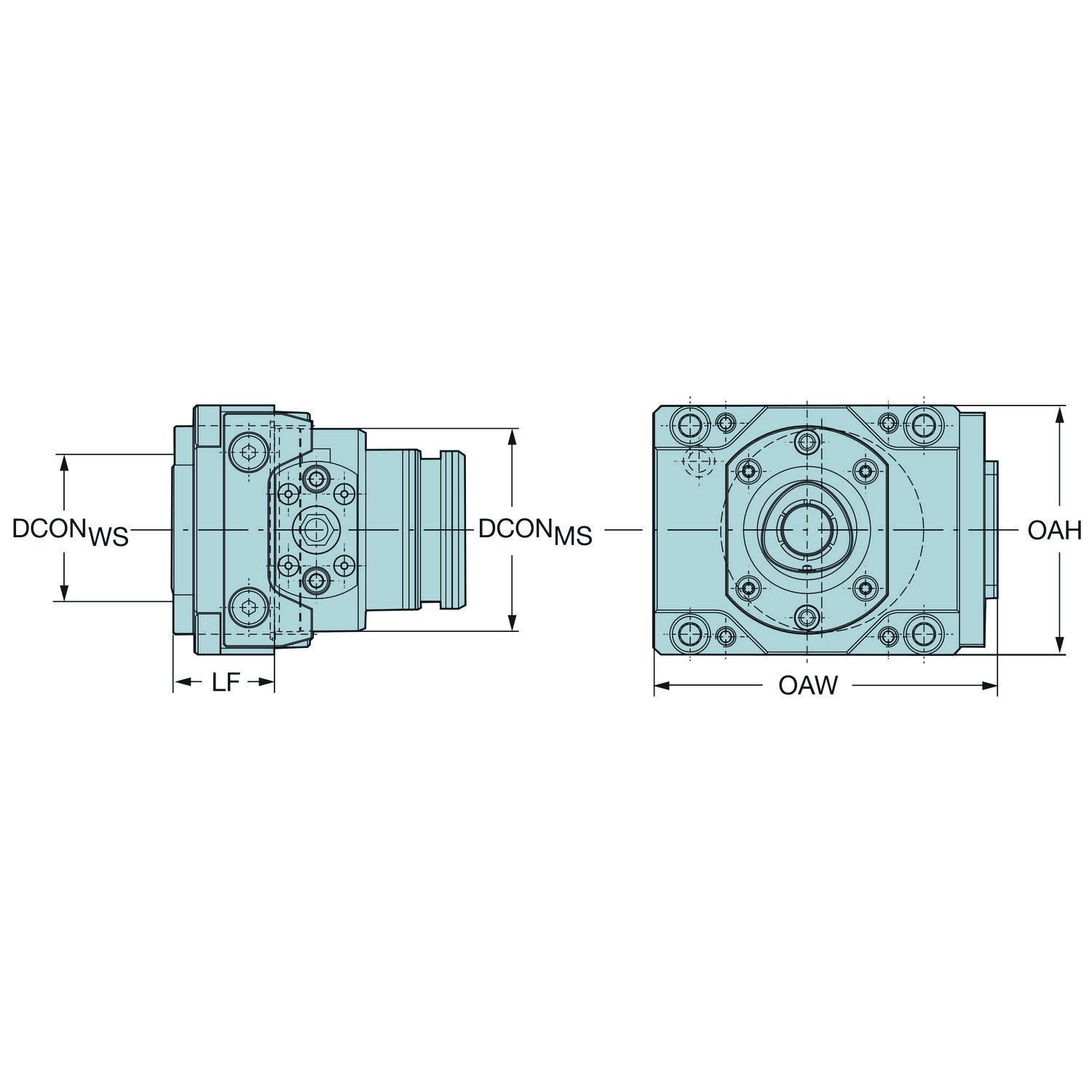

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF_1	0 mm
Altura total	OAH	98 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	0
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento funcional	LF_1	40 mm
Diâmetro da conexão	DCONMS	80 mm
Diâmetro da conexão	DCONWS	50 mm
Direção da interface de adaptação da máquina	ADINTMS	CDI interface de torre fixa (não acionada) — tamanho CDI80
Direção de interface de adaptação da peça	ADINTWS	Coromant Capto (segmento fixação) — tamanho C5
Largura funcional	WF_1	0 mm
Largura total	OAW	135 mm
Pressão de refrigeração	CP	80 mm
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Shank length (metric)	LS	75 mm
Tipo código de saída de refrigeração	CXSC	Saída radial
Torque	TQ_1	70 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
