C5-RC090-130L

VDI para unidade de fixação Coromant Capto®

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C5-RC090-130L
Código compactado: C5-RC090-130L
Material ID: 6866782
Família: Adaptação
Tipo: Unidade de fixação
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 8 kg
EAN: 7323220256365
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022034
Origem: DE
Lançamento: 23/09/2015
CoroPak de lançamento: 15.2

Arquivos CAD

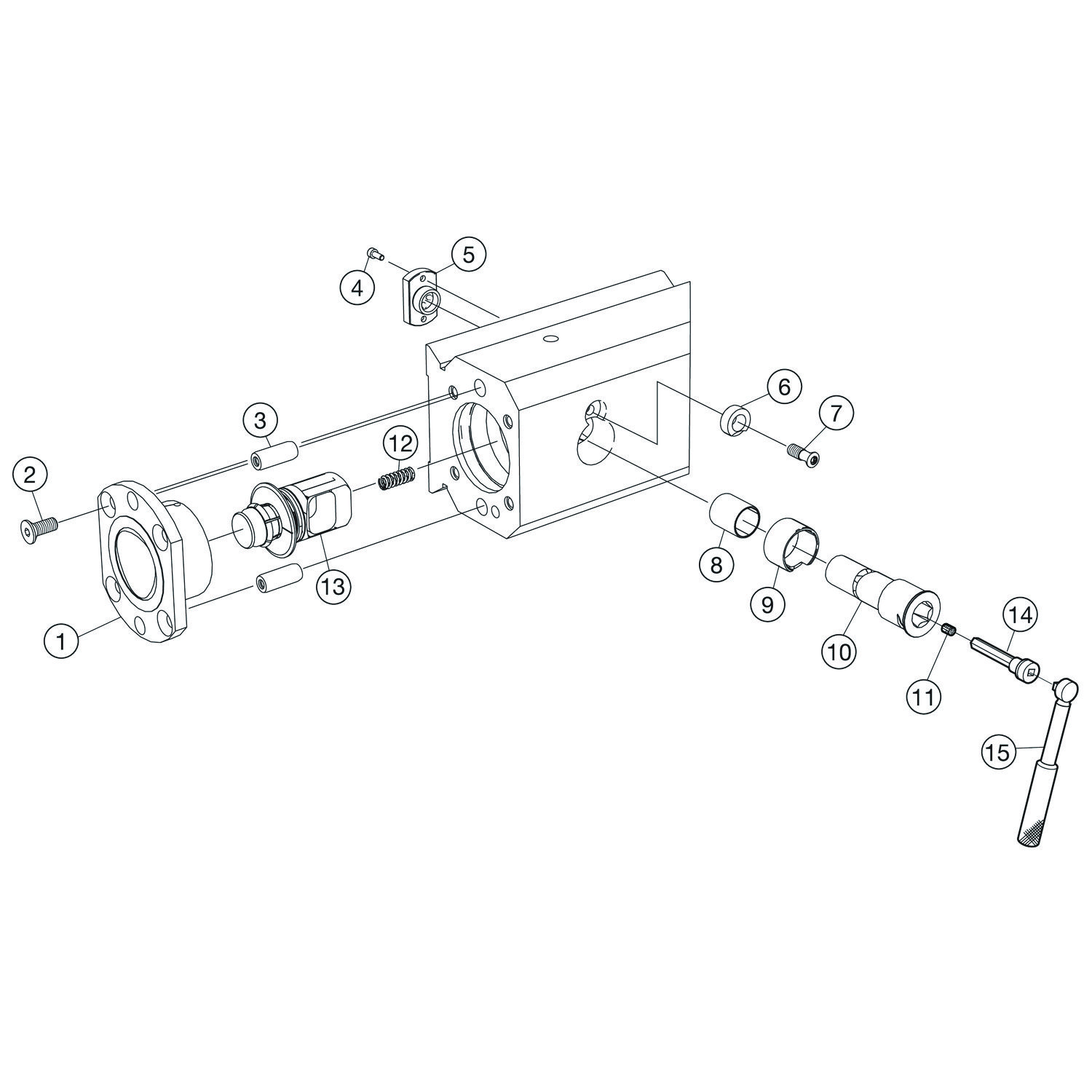

Itens inclusos

1 × 5252 010-03 Bucha
2 × 3111 050-661 Pino-guia
1 × 3212 010-257 Parafuso
1 × 5336 003-01 Bujão de posicionamento
1 × 5541 030-03 Arruela de trava
5 × 5513 020-14 Parafuso
1 × 3823 010-162 Mancal liso
1 × 5638 022-03 Mancal liso
1 × 5333 025-03 Eixo excêntrico
1 × 3214 010-355 Parafuso
1 × 5561 001-41 Mola de compressão
1 × 5461 100-121 Jogo de tirante

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

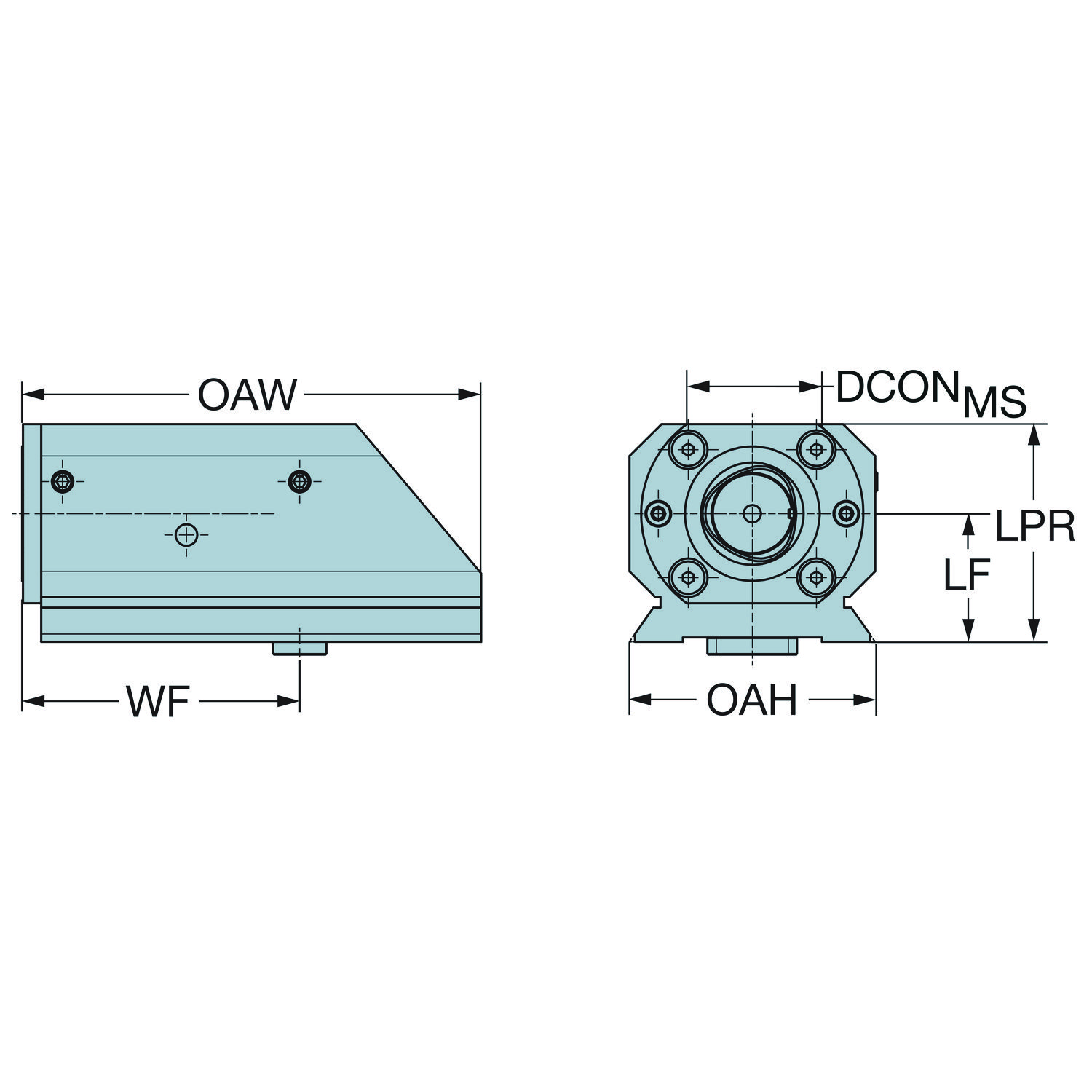

Ficha técnica ISO 13399, como a fábrica publica.
