C5-LC2050-53040M — Foto do produto

Foto do produto

Adaptação · Unidade de fixação

C5-LC2050-53040M

VDI para unidade de fixação Coromant Capto®

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C5-LC2050-53040M
Código compactado
C5-LC2050-53040M
Material ID
5728230
Família
Adaptação
Tipo
Unidade de fixação
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
6,233 kg
EAN
10495726
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022001
Origem
DE,IT
Lançamento
28/01/1991
CoroPak de lançamento
91.1

Arquivos CAD

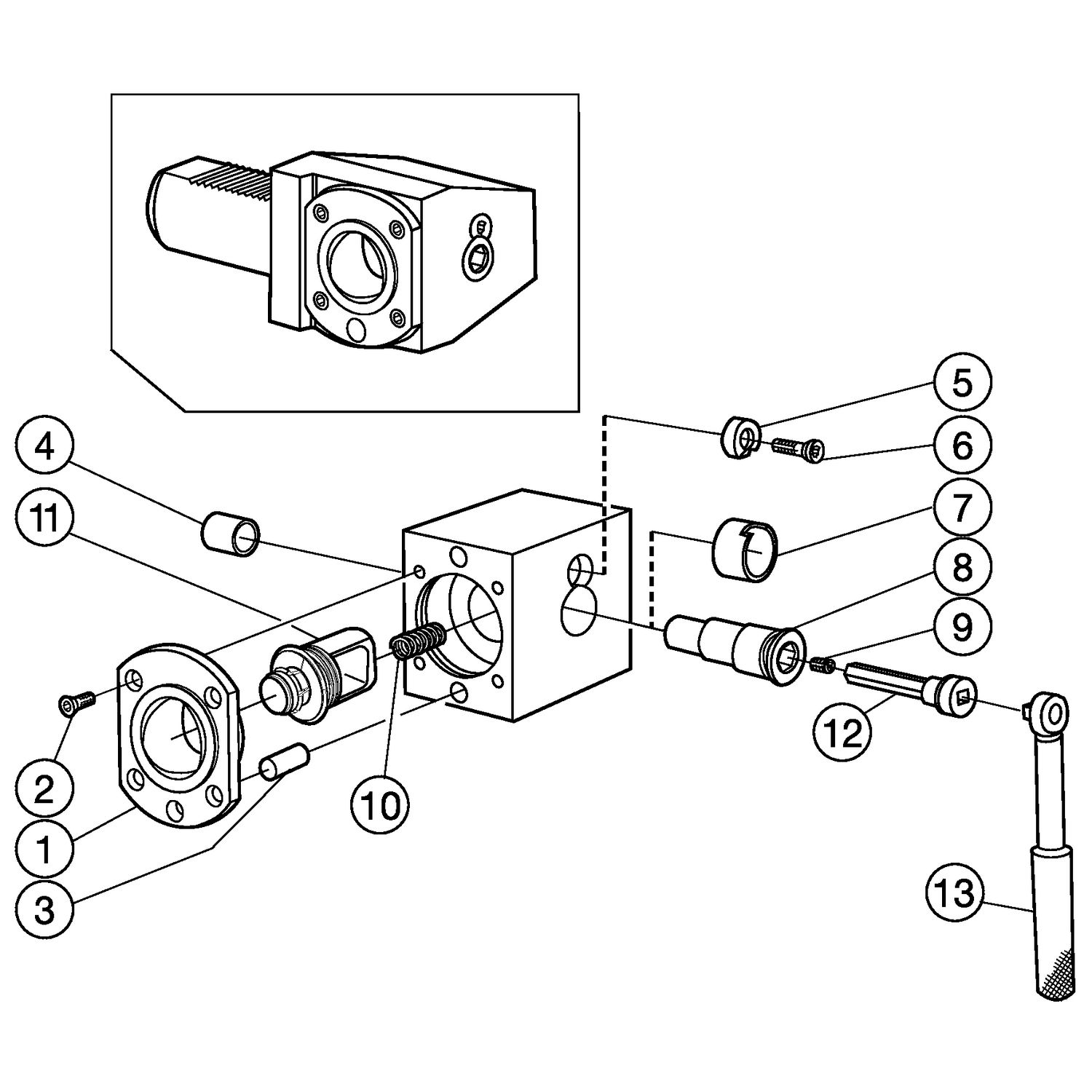

Itens inclusos

  • 1 × 5252 010-03 Bucha
  • 4 × 5513 020-14 Parafuso
  • 1 × 3111 050-661 Pino paralelo
  • 1 × 3823 010-162 Mancal liso
  • 1 × 5541 030-03 Arruela de trava
  • 1 × 5513 020-14 Parafuso
  • 1 × 5638 022-03 Mancal liso
  • 1 × 5333 025-03 Eixo excêntrico
  • 1 × 3214 010-355 Parafuso
  • 1 × 5561 001-41 Mola de compressão
  • 1 × 5461 100-121 Jogo de tirante

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

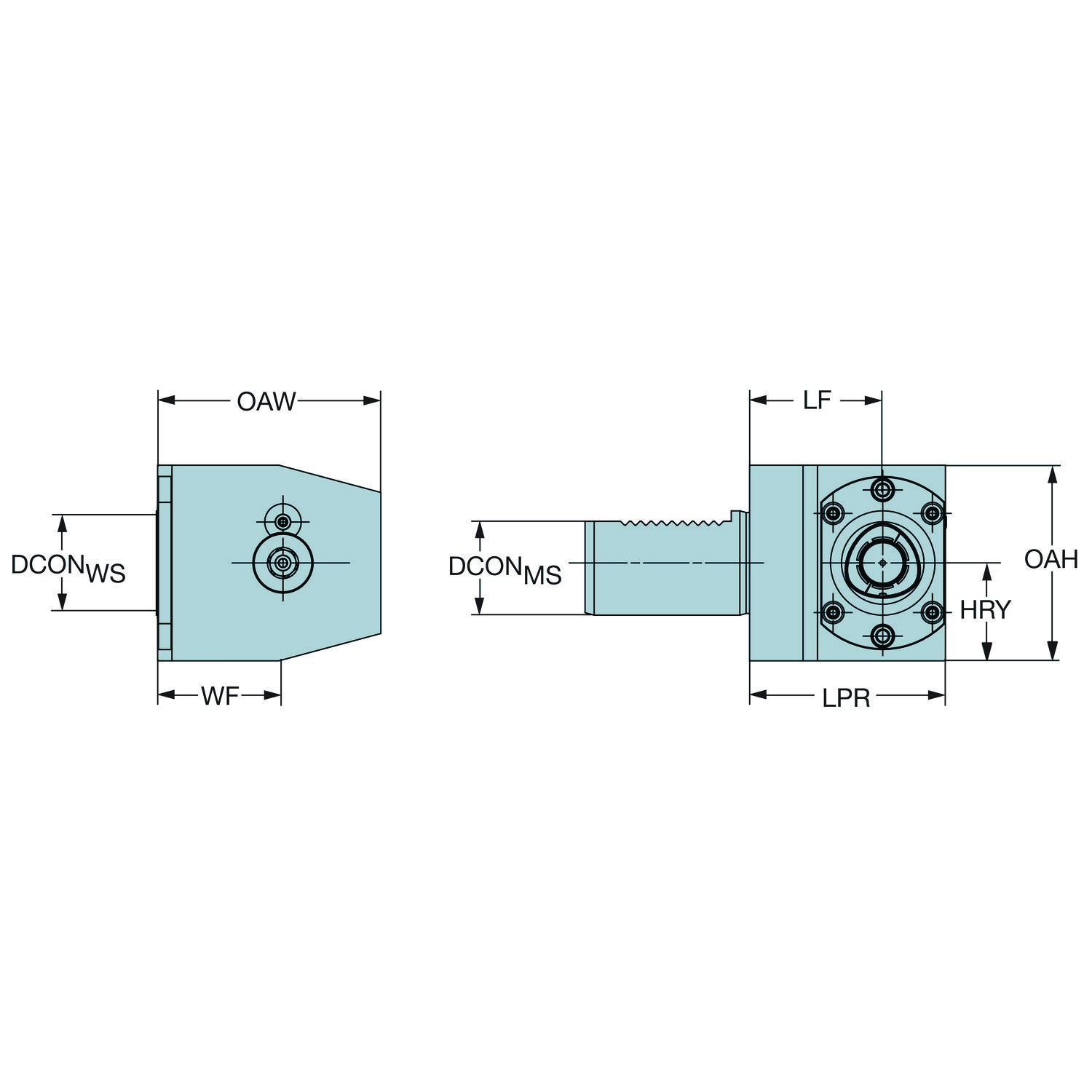

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Altura total OAH 86 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 90
Código para tipo entrada da refrigeração CNSC Descentralizada pelo flange
Comprimento funcional LF_1 53 mm
Diâmetro da conexão DCONMS 50 mm
Diâmetro da conexão DCONWS 50 mm
Direção da interface de adaptação da máquina ADINTMS VDI máquina interface — tamanho 50
Direção de interface de adaptação da peça ADINTWS Coromant Capto (segmento fixação) — tamanho C5
Largura funcional WF_1 40 mm
Largura total OAW 99 mm
Pressão de refrigeração CP 80 mm
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída radial
Torque TQ_1 70 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
