C5-DNE-MZ-F-E

Porta-ferramenta acionado para máquinas Mazak

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C5-DNE-MZ-F-E
Código compactado: C5-DNE-MZ-F-E
Material ID: 6538855
Família: Adaptação
Tipo: Unidade de fixação
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 14 kg
EAN: 26538855
NCM: 846693
UNSPSC: 23231001
eCl@ss 13: 21181301
Origem: DE
Lançamento: 25/02/2014
CoroPak de lançamento: 14.1

Arquivos CAD

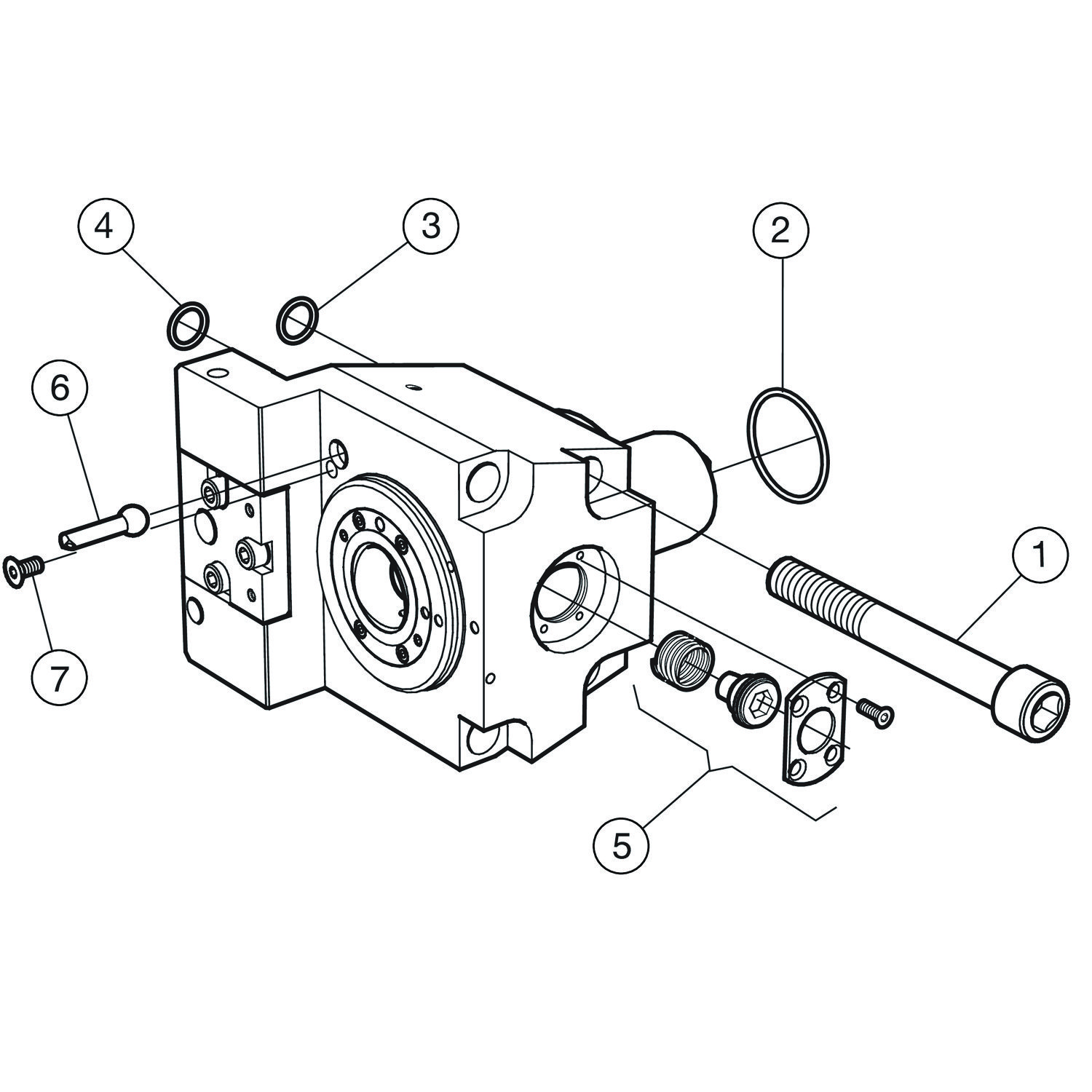

Itens inclusos

4 × 3212 010-576 Parafuso
4 × 5641 001-105 Anel O-ring
1 × 5641 001-121 Anel O-ring
1 × 5641 070-05 Vedação Kantseal
1 × 5253 006-01 Adaptador
1 × 5691 036-01 Bico
1 × 3213 010-358 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

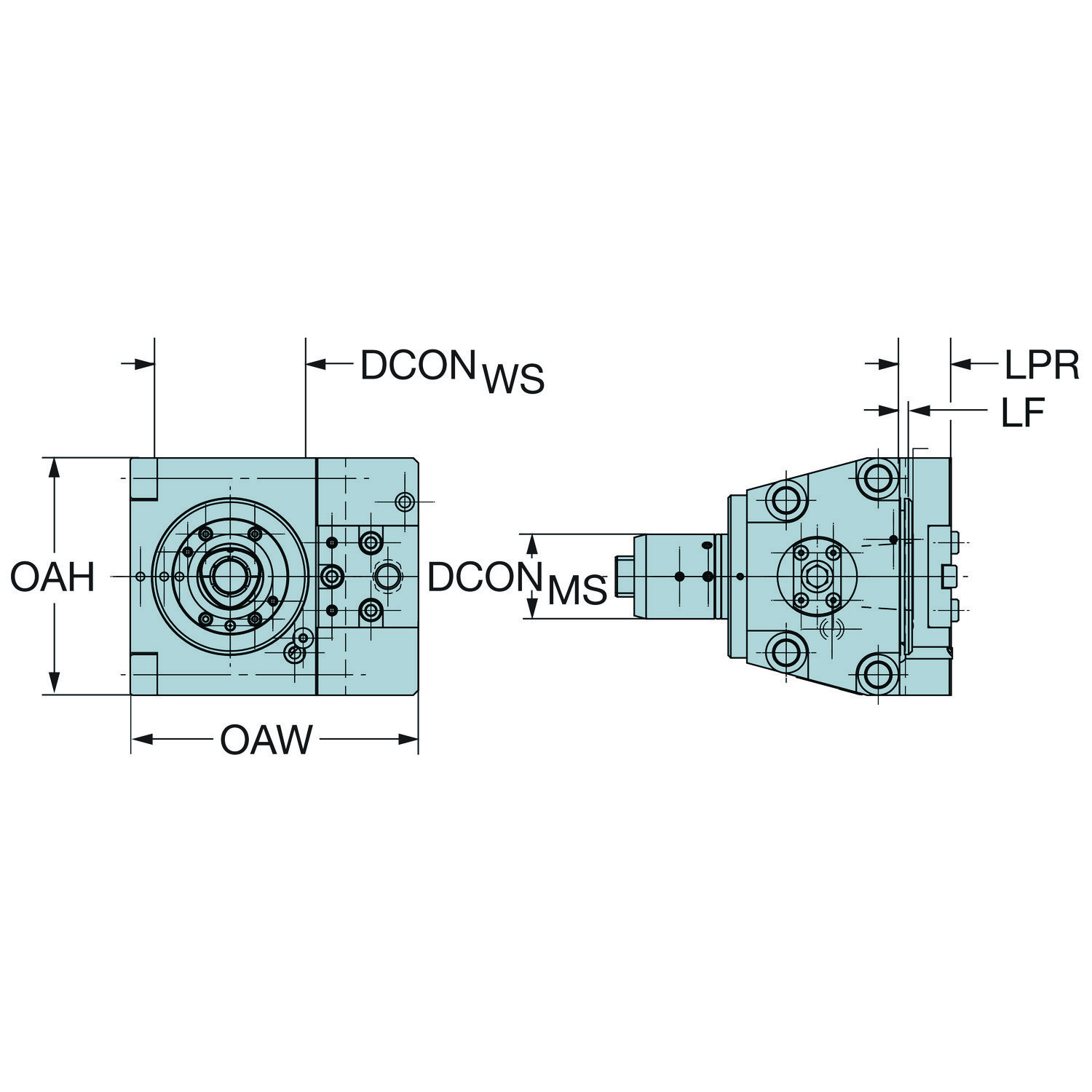

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF_1	0 mm
Altura total	OAH	140 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	0
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento funcional	LF_1	4.5 mm
Diâmetro da conexão	DCONWS	50 mm
Direção da interface de adaptação da máquina	ADINTMS	Mazak interface de torre acionada — tamanho MZ-F
Direção de interface de adaptação da peça	ADINTWS	Coromant Capto (segmento fixação) — tamanho C5
Largura funcional	WF_1	0 mm
Largura total	OAW	170 mm
Pressão de refrigeração	CP	80 mm
Rotação máxima	RPMX	3000
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Tipo código de saída de refrigeração	CXSC	Saída descentralizada com bicos ajustáveis
Torque	TQ_1	70 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
