C5-DNE-GM40V-I

Porta-ferramentas acionado para máquinas DMG MORI

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C5-DNE-GM40V-I
Código compactado: C5-DNE-GM40V-I
Material ID: 6538914
Família: Adaptação
Tipo: Unidade de fixação
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 6,848 kg
EAN: 26538914
NCM: 846693
UNSPSC: 23231001
eCl@ss 13: 21181301
Origem: DE
Lançamento: 25/02/2014
CoroPak de lançamento: 14.1

Arquivos CAD

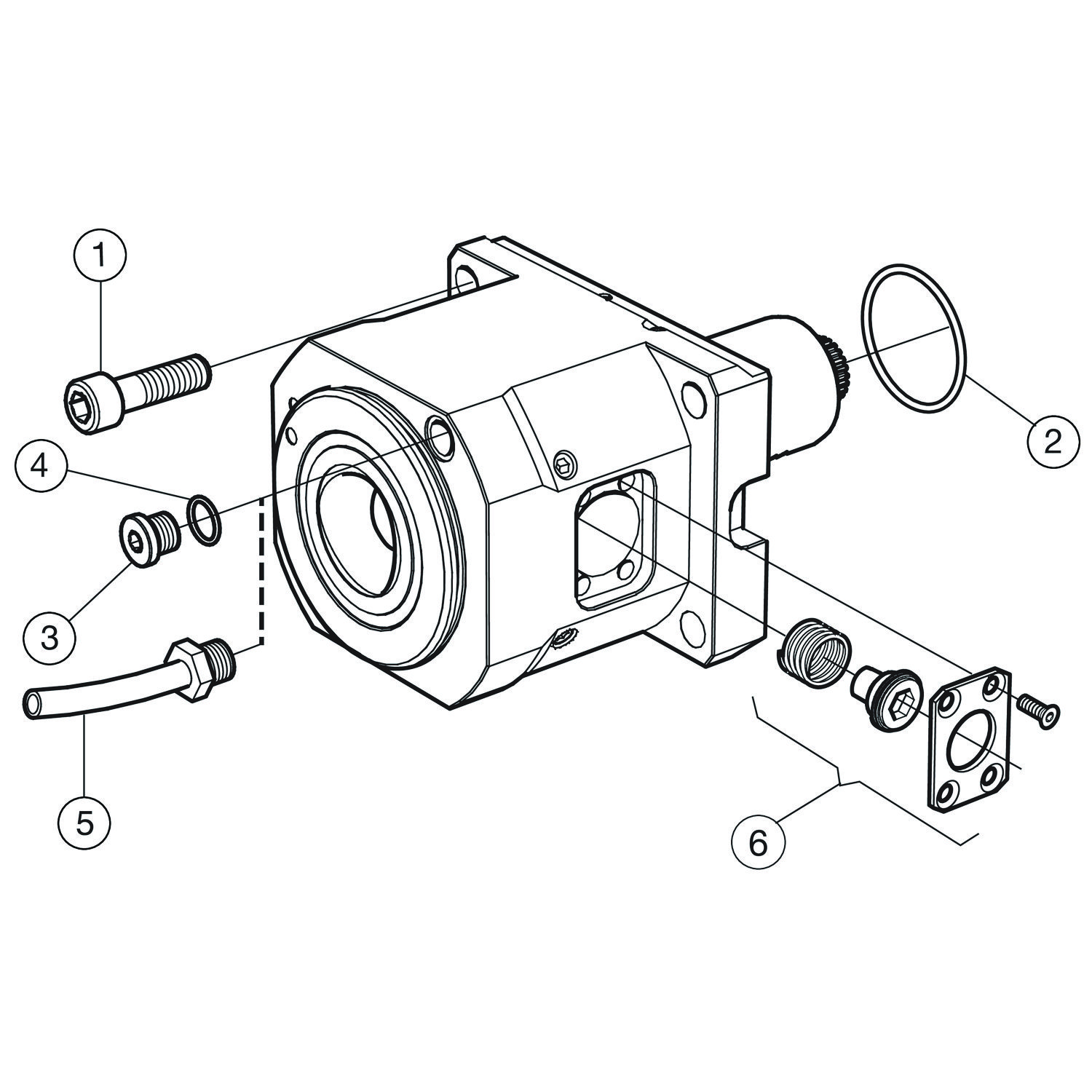

Itens inclusos

4 × 3212 010-462 Parafuso
1 × 5641 005-135 Anel O-ring
1 × 3611 008-101 Tampão
1 × 5541 042-01 Anel de vedação
1 × 5692 023-02 Jogo de tubos de refrigeração
1 × 5253 012-01 Adaptador

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

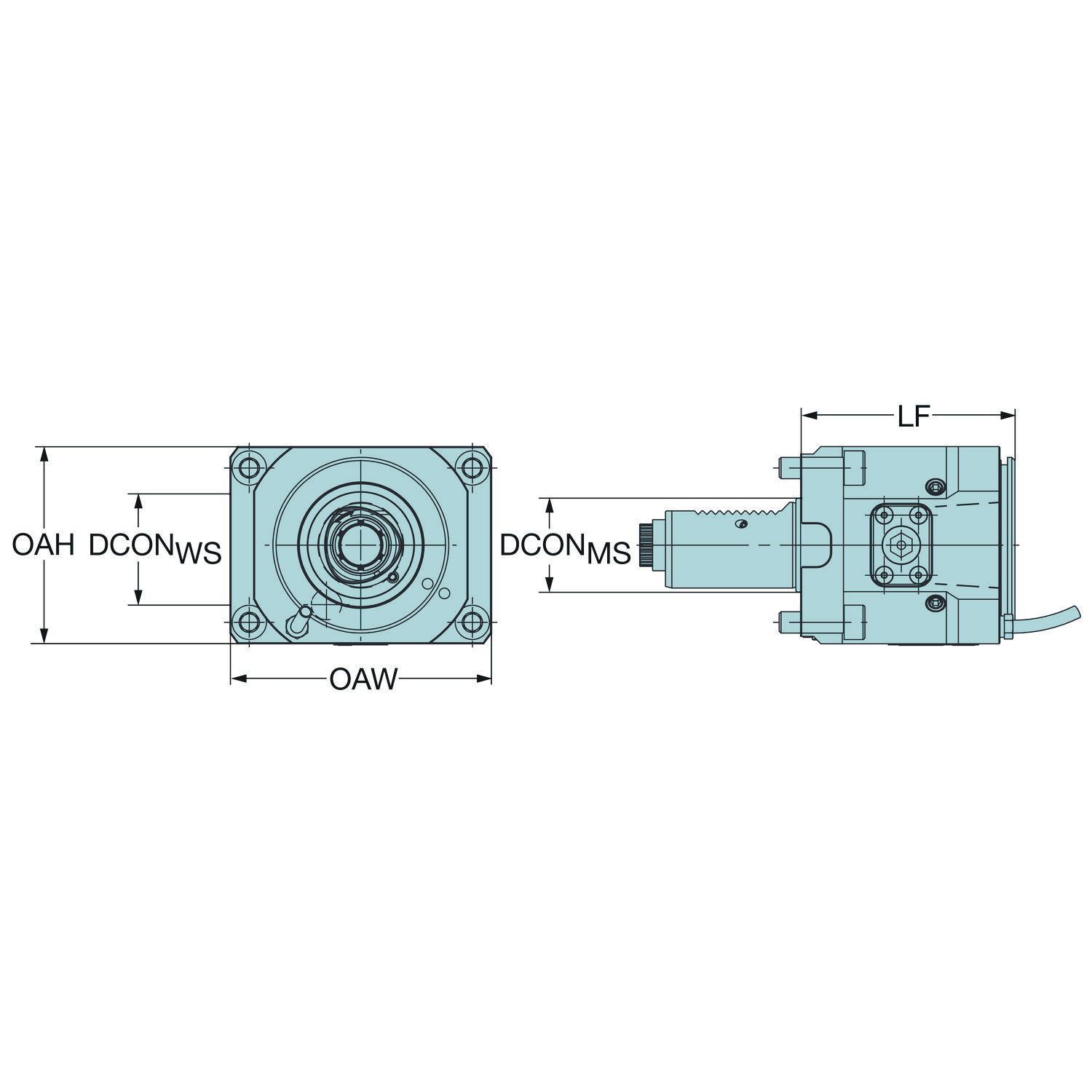

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF_1	0 mm
Altura total	OAH	92 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	0
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento funcional	LF_1	100 mm
Diâmetro da conexão	DCONMS	40 mm
Diâmetro da conexão	DCONWS	50 mm
Direção da interface de adaptação da máquina	ADINTMS	Gildemeister interface de torre acionada — tamanho GM40V
Direção de interface de adaptação da peça	ADINTWS	Coromant Capto (segmento fixação) — tamanho C5
Largura funcional	WF_1	0 mm
Largura total	OAW	122 mm
Pressão de refrigeração	CP	80 mm
Rotação máxima	RPMX	6000
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Shank length (metric)	LS	63 mm
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Torque	TQ_1	60 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
