C5-CP-A-25BL40060-11B

CoroTurn® Prime, unidade de corte para torneamento

Ferramenta para torneamento · comprimento funcional 60 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Ver o substituto: C5-CP-25BL-35060-12B

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Produto descontinuado.

A Sandvik Coromant indica no lugar:

C5-CP-25BL-35060-12B — Unidade de corte CoroTurn® Prime para torneamento

Não é compatível com pastilhas relacionadas ao produto original.

Ver o substituto

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C5-CP-A-25BL40060-11B.

Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFCoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operaçãoTorneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operaçãoPrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operaçãoCoroTurn Prime aerospaceApresentação · CoroPak 22.1 · Sandvik Coromant · ler no siteCoroTurn Prime aerospaceApresentação · CoroPak 21.1 · Sandvik Coromant · ler no siteCoroTurn Prime SL headApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteCoroTurn-Prime-L3-geometryApresentação · CoroPak 19.1 · Sandvik Coromant · ler no site

Casos práticos da Hailtools

Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoClasse CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operação

Vídeos

CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operaçãoCoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operaçãoTroca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operaçãoCase de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operaçãoNovas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operação

Biblioteca técnica: tudo sobre CoroTurn Prime · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C5-CP-A-25BL40060-11B
Código compactado
C5-CP-A-25BL40060-11B
Material ID
7393100
Família
Ferramentas
Tipo
Torneamento — intercambiável
Peso unitário
750 g
EAN
7323222314889
UNSPSC
27112809
eCl@ss 13
21181008
Lançamento
23/09/2017
CoroPak de lançamento
17.2

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-04 Parafuso do calço
  • 1 × 5513 020-04 Parafuso do calço
  • 1 × 5322 610-01 S6 Calço
  • 1 × 5412 028-021 Jogo de grampo
  • 1 × 3213 010-256 Parafuso de refrigeração

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

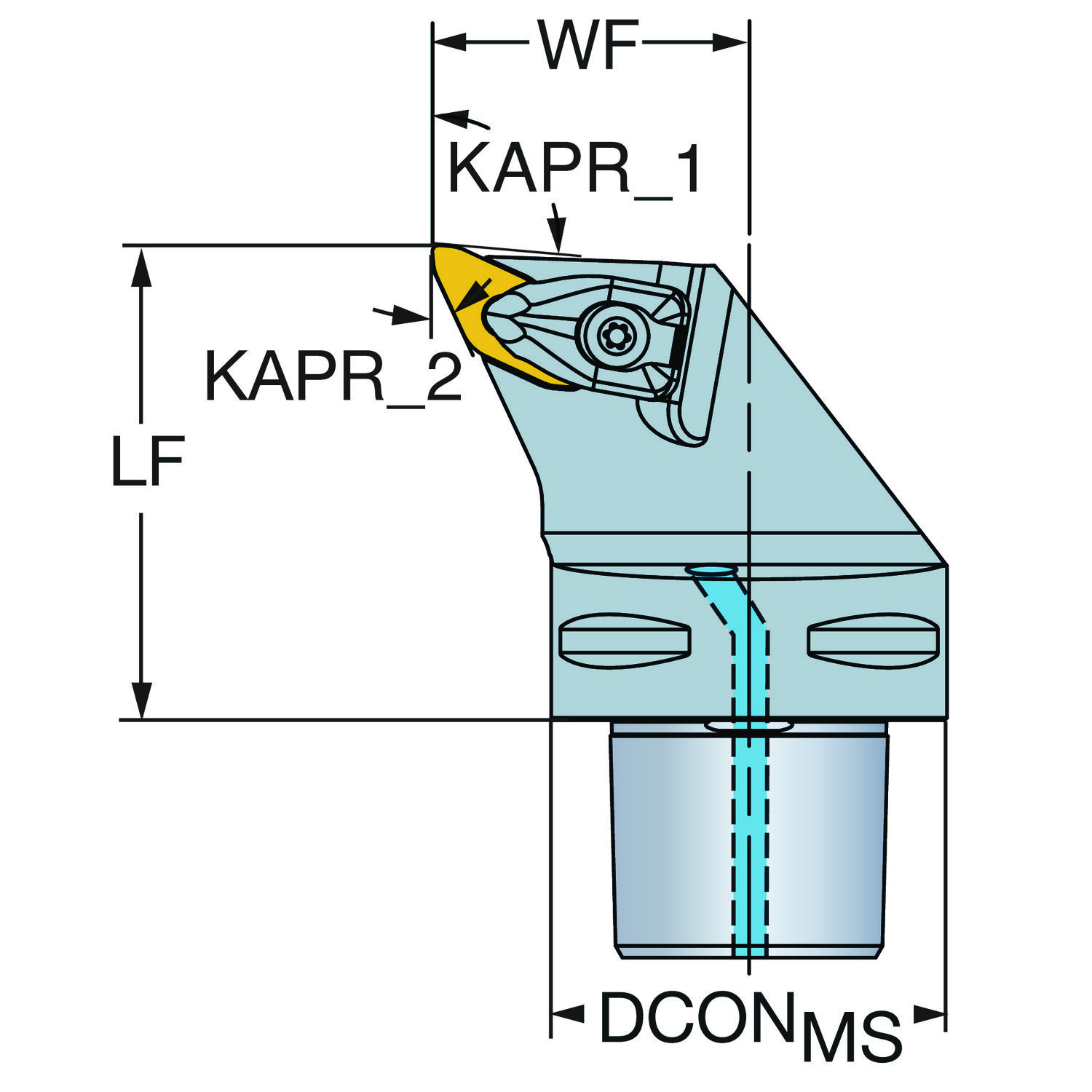

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 95
Ângulo da aresta de corte da ferramenta KAPR_2 25
Ângulo da ponta da pastilha EPSR 80
Ângulo de ataque da ferramenta PSIR -5
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0

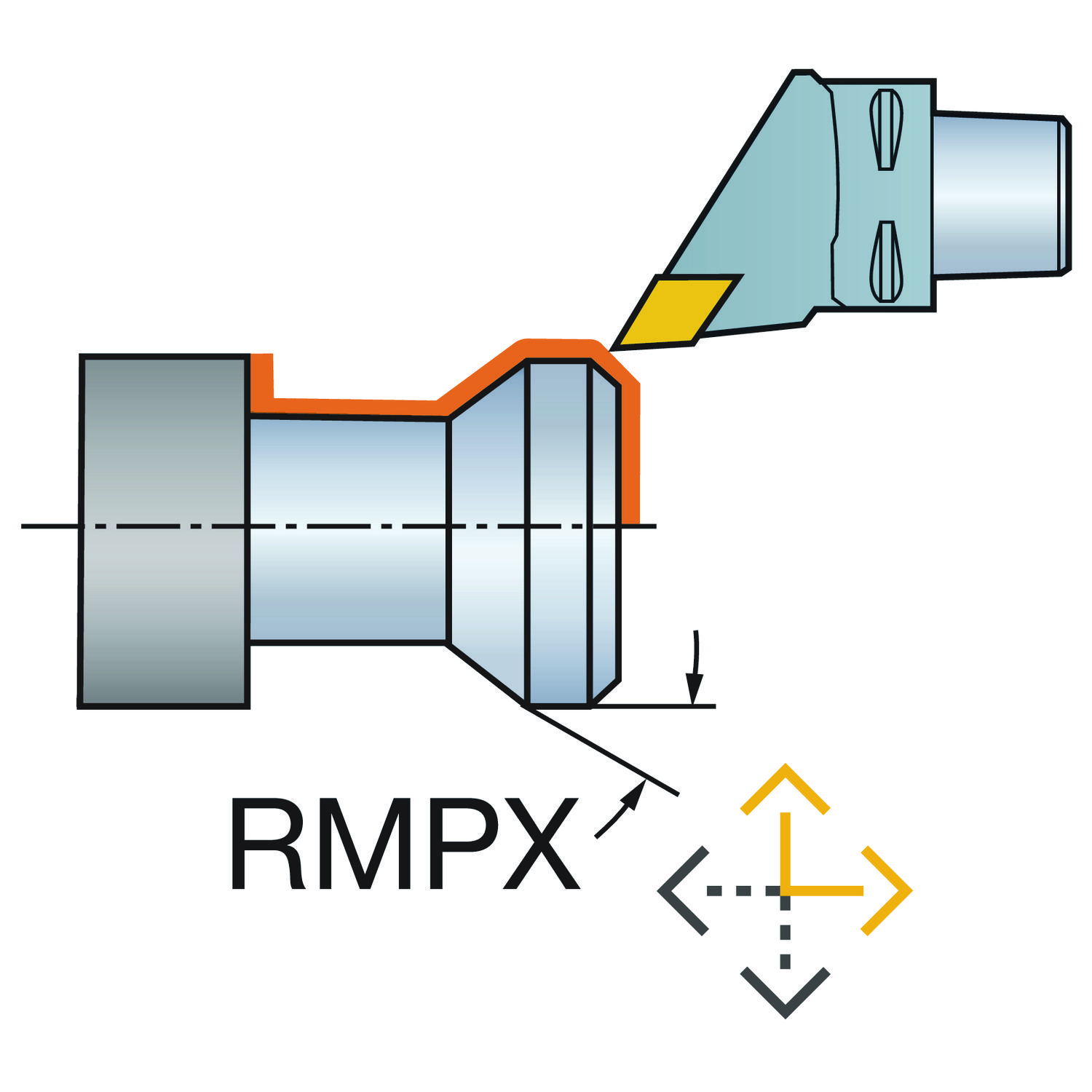

Ângulo máximo de usinagem em rampa RMPX 23
