C4-TRE-MZ40V

Unidade de fixação manual para máquinas Mazak

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C4-TRE-MZ40V
Código compactado: C4-TRE-MZ40V
Material ID: 6538859
Família: Adaptação
Tipo: Unidade de fixação
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 6,545 kg
EAN: 26538859
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022036
Origem: DE
Lançamento: 25/02/2014
CoroPak de lançamento: 14.1

Arquivos CAD

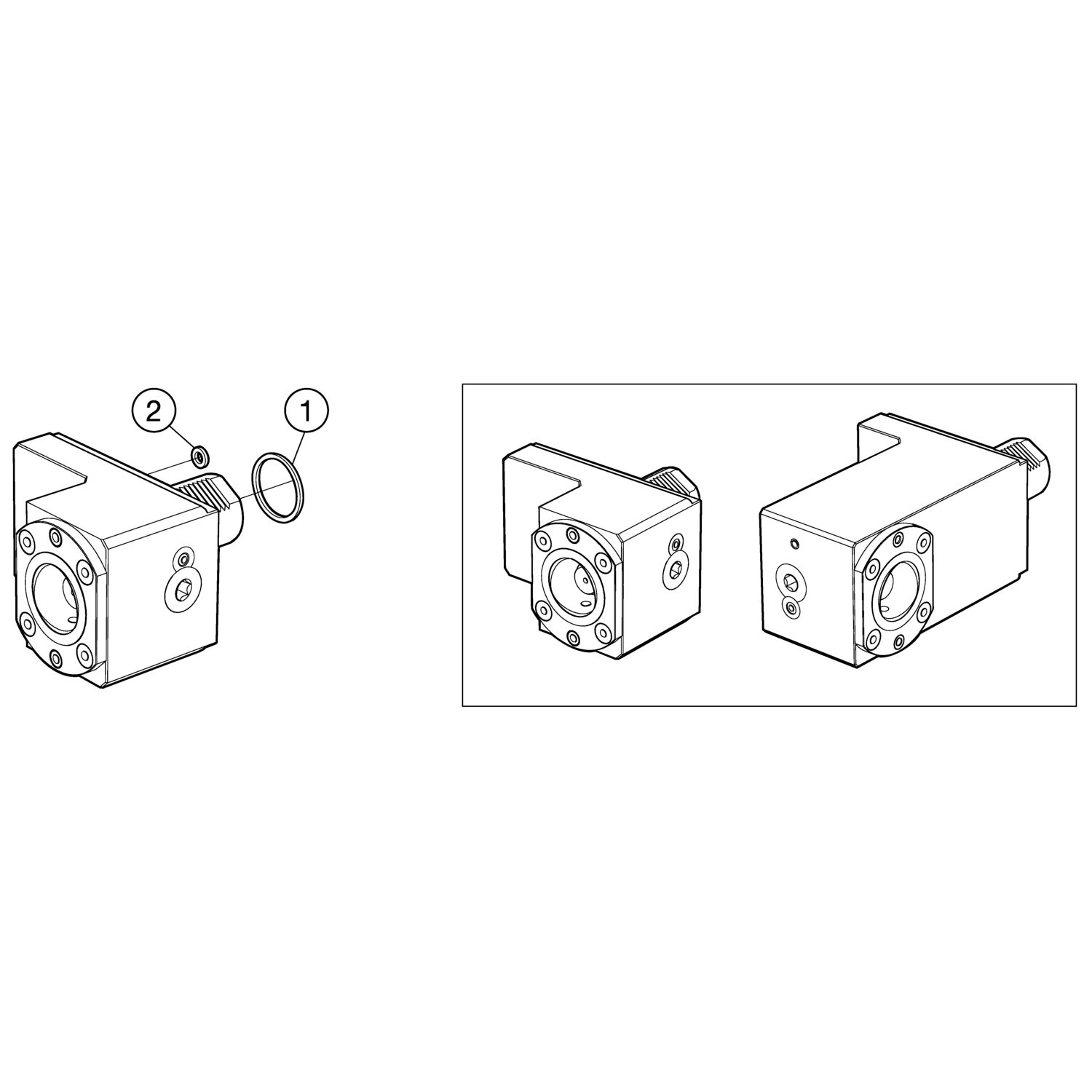

Itens inclusos

1 × 5641 005-136 Anel O-ring
1 × 5641 070-07 Vedação Kantseal

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

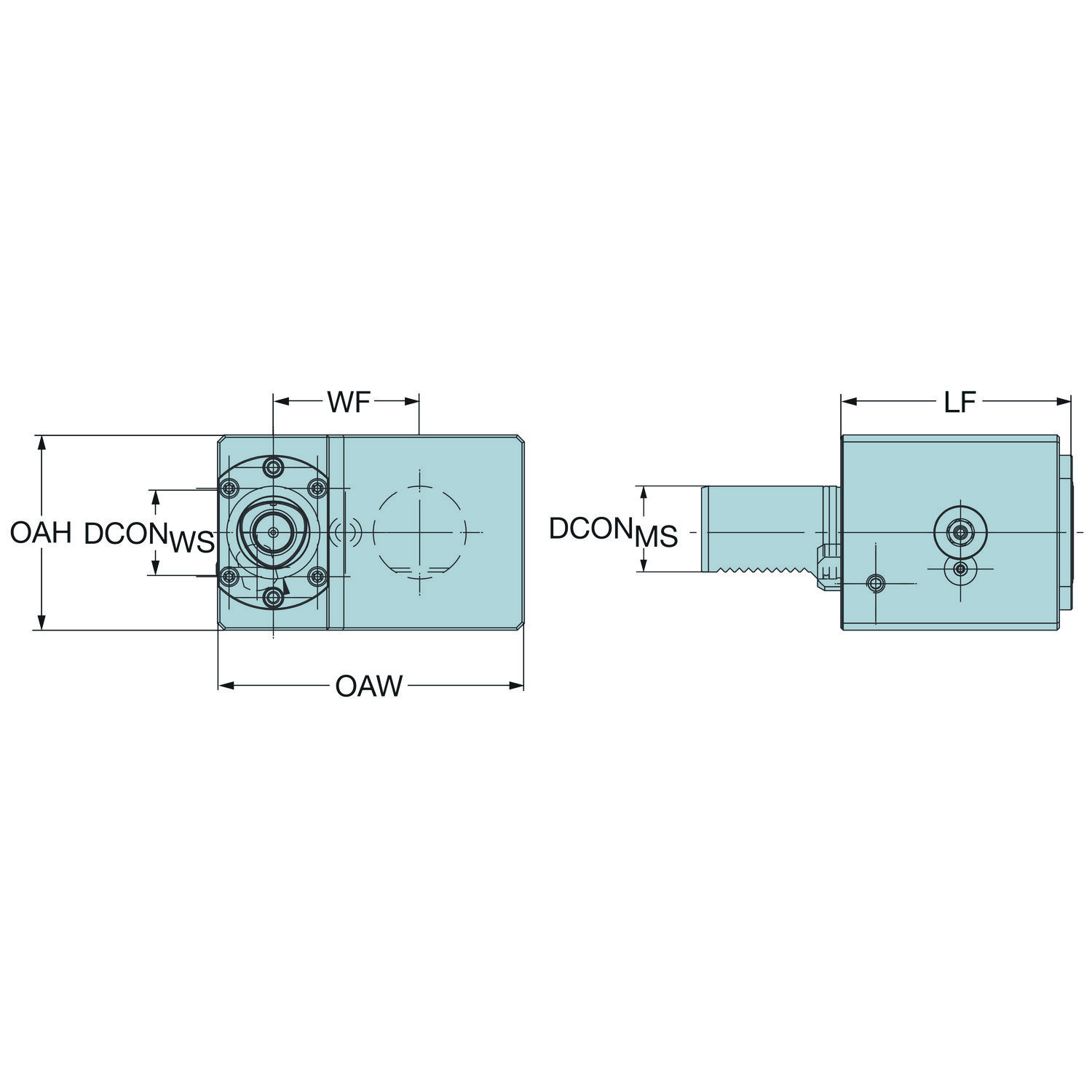

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF_1	0 mm
Altura total	OAH	84 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	0
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento funcional	LF_1	100 mm
Diâmetro da conexão	DCONMS	40 mm
Diâmetro da conexão	DCONWS	40 mm
Direção da interface de adaptação da máquina	ADINTMS	Mazak interface de torre fixa (não acionada) — tamanho MZ40V
Direção de interface de adaptação da peça	ADINTWS	Coromant Capto (segmento fixação) — tamanho C4
Largura funcional	WF_1	58 mm
Largura total	OAW	164 mm
Pressão de refrigeração	CP	80 mm
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Shank length (metric)	LS	70 mm
Tipo código de saída de refrigeração	CXSC	Saída radial
Torque	TQ_1	40 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
