C4-TLI-OK-B

Unidade de fixação manual para máquinas Okuma

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C4-TLI-OK-B
Código compactado: C4-TLI-OK-B
Material ID: 7075632
Família: Adaptação
Tipo: Unidade de fixação
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 3,2 kg
EAN: 7323221160463
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022036
Origem: DE
Lançamento: 22/09/2016
CoroPak de lançamento: 16.2

Arquivos CAD

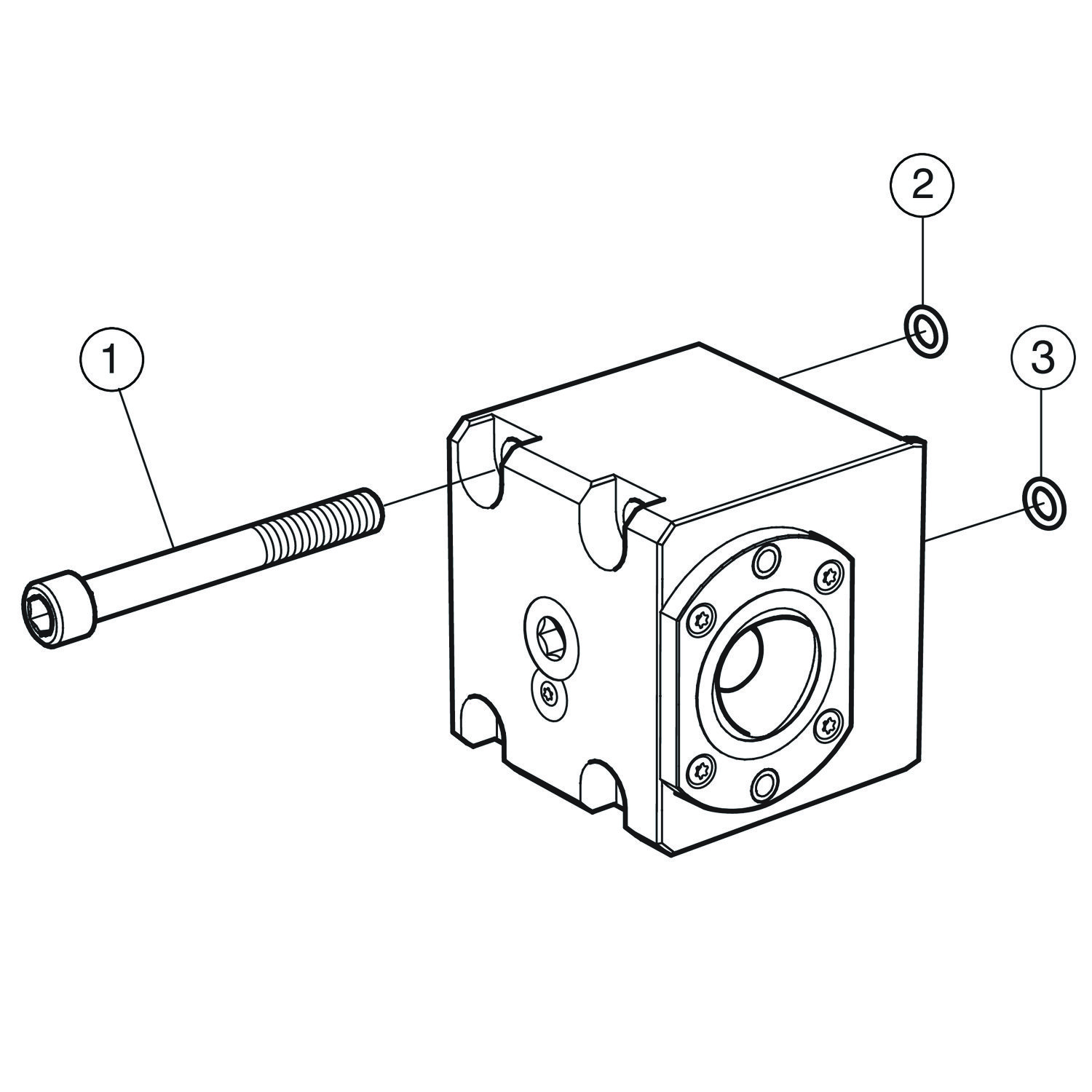

Itens inclusos

4 × 3212 010-516 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

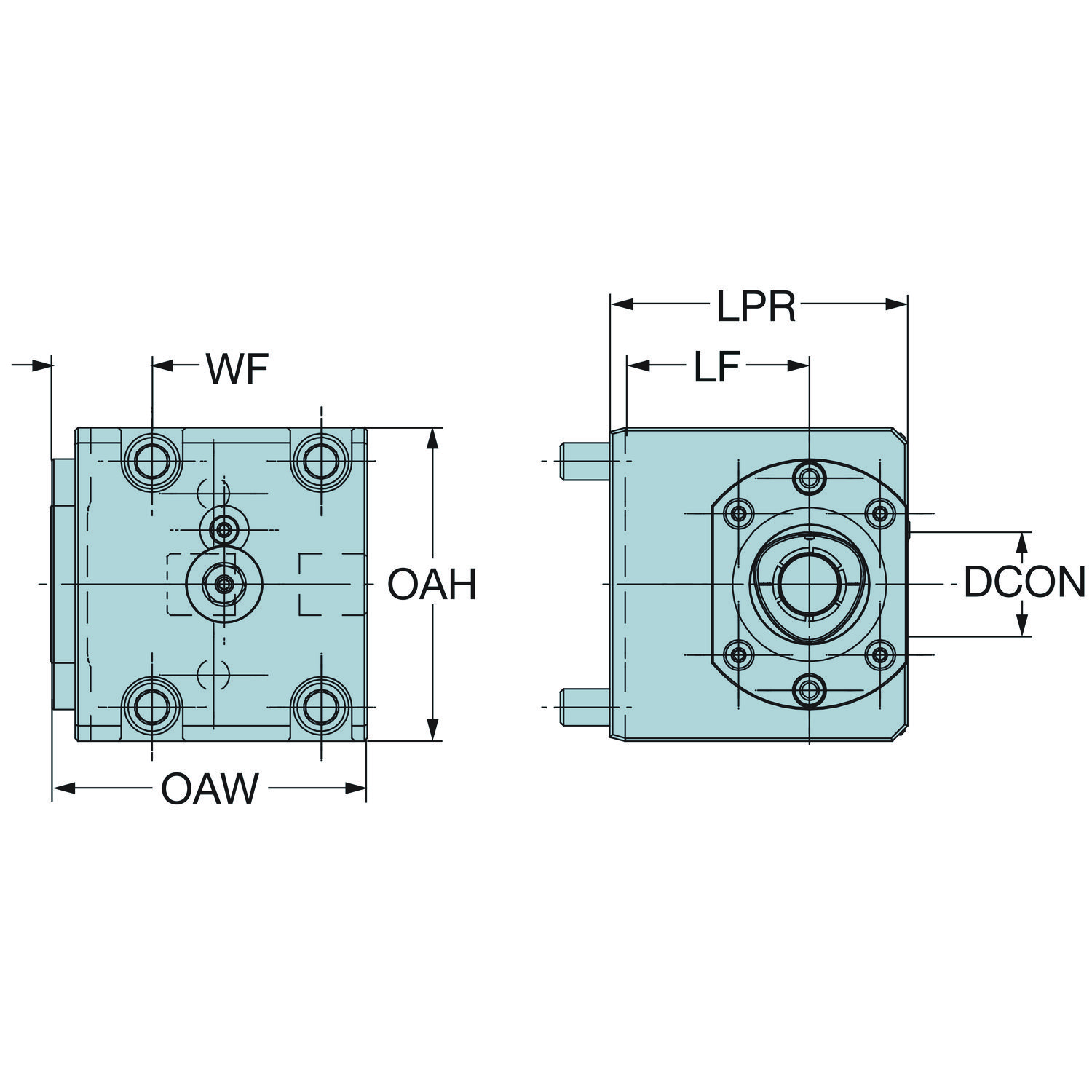

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF_1	0 mm
Altura total	OAH	89 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	90
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento funcional	LF_1	30 mm
Diâmetro da conexão	DCONWS	40 mm
Direção da interface de adaptação da máquina	ADINTMS	Okuma interface de torre fixa (não acionada) — tamanho OK-B
Direção de interface de adaptação da peça	ADINTWS	Coromant Capto (segmento fixação) — tamanho C4
Largura funcional	WF_1	12 mm
Largura total	OAW	102 mm
Pressão de refrigeração	CP	80 mm
Sensor embutido	SEP	Não
Sentido	HAND	Esquerda
Tipo código de saída de refrigeração	CXSC	Saída radial
Torque	TQ_1	50 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
