Adaptação · Unidade de fixação
C4-TLI-MZ-J
Unidade de fixação manual para máquinas Mazak

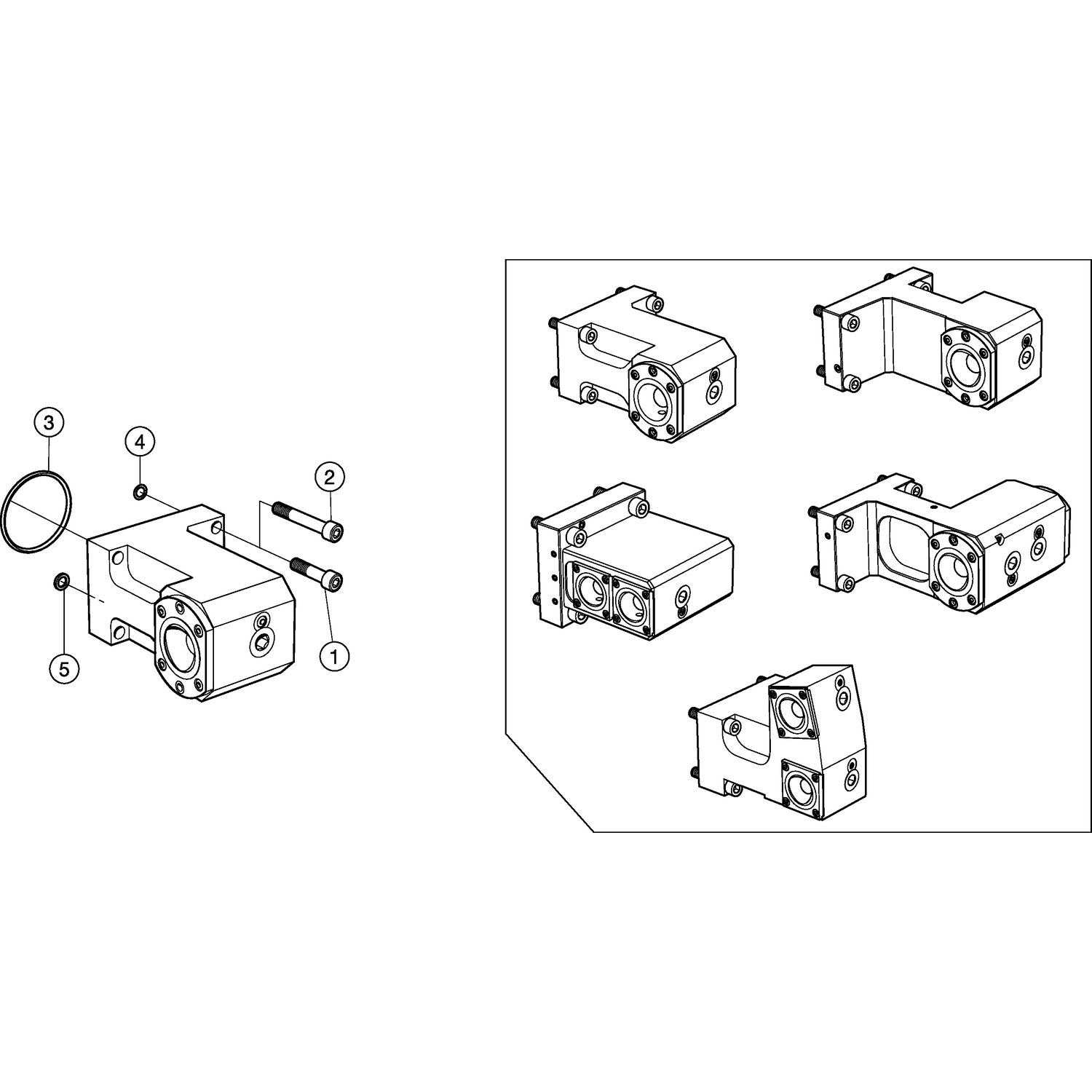

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C4-TLI-MZ-J
- Código compactado
- C4-TLI-MZ-J
- Material ID
- 8513857
- Família
- Adaptação
- Tipo
- Unidade de fixação
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 3,3 kg
- EAN
- 7323227847405
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022036
- Origem
- DE
- Lançamento
- 08/08/2023
- CoroPak de lançamento
- 24.1
Arquivos CAD
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Altura total | OAH | 96 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 90 |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange e axial |
| Comprimento funcional | LF_1 | 53 mm |
| Diâmetro da conexão | DCONWS | 40 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Mazak interface de torre fixa (não acionada) — tamanho MZ-J |
| Direção de interface de adaptação da peça | ADINTWS | Coromant Capto (segmento fixação) — tamanho C4 |
| Largura funcional | WF_1 | -30 mm |
| Largura total | OAW | 100 mm |
| Pressão de refrigeração | CP | 80 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | Saída radial |
| Torque | TQ_1 | 50 mm |
