C4-TLE-BT55B

Unidade de fixação manual para torres BMT

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C4-TLE-BT55B
Código compactado: C4-TLE-BT55B
Material ID: 7442708
Família: Adaptação
Tipo: Unidade de fixação
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 4 kg
EAN: 7323223176547
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022036
Origem: DE
Lançamento: 22/02/2018
CoroPak de lançamento: 18.1

Arquivos CAD

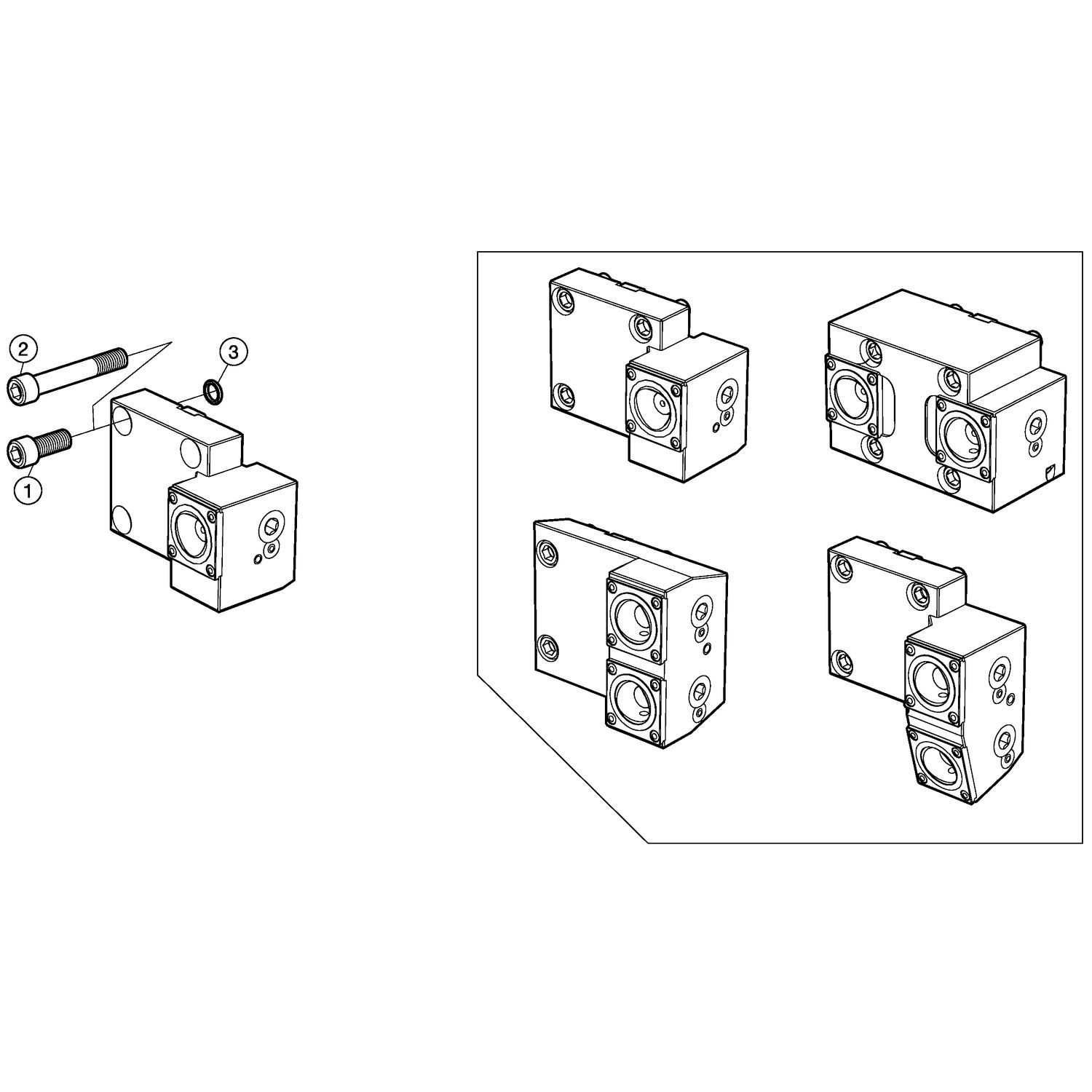

Itens inclusos

2 × 3212 010-464 Parafuso
2 × 3212 010-496 Parafuso
4 × 5641 001-93 Anel O-ring

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

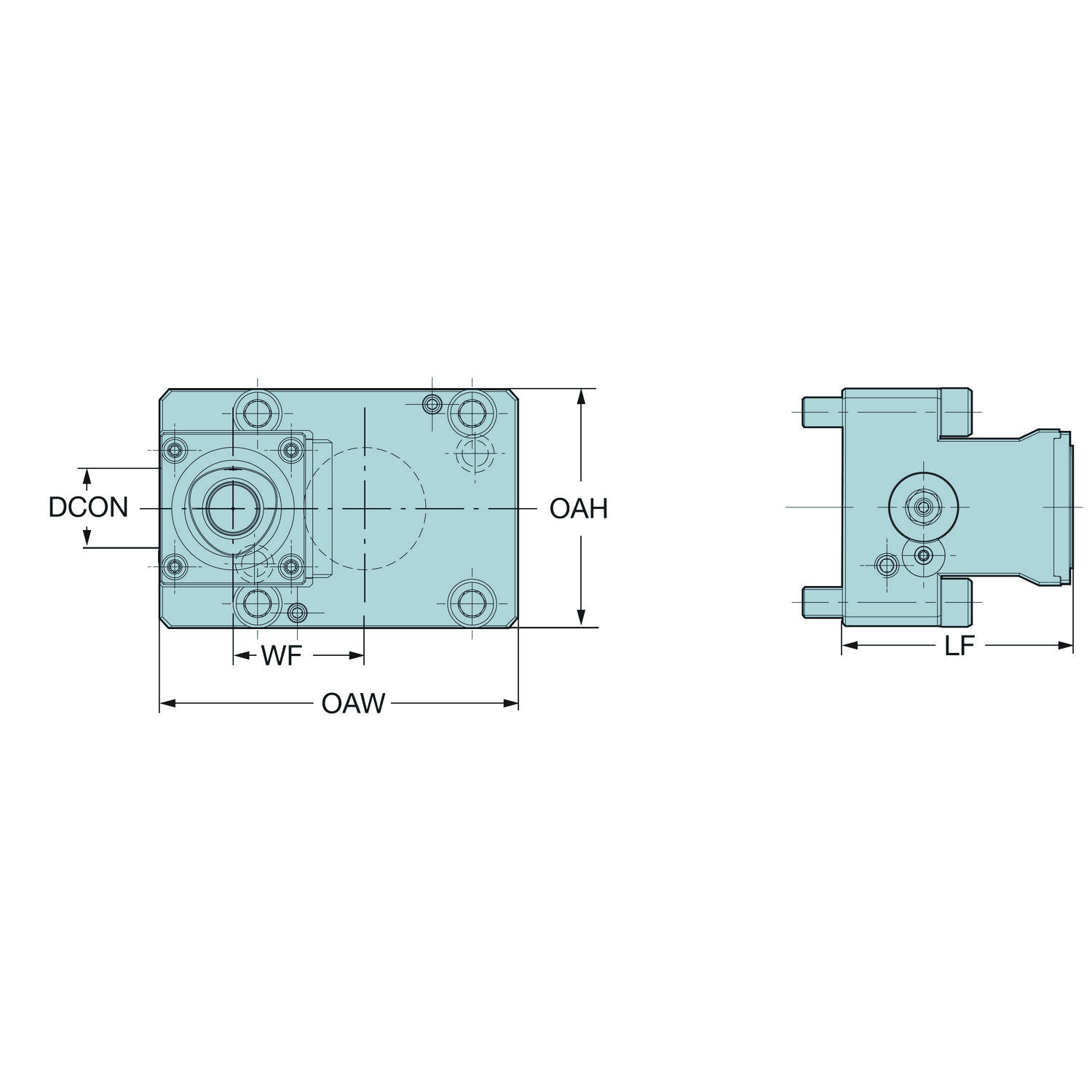

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF_1	0 mm
Altura total	OAH	85 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	0
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento funcional	LF_1	85 mm
Diâmetro da conexão	DCONWS	40 mm
Direção da interface de adaptação da máquina	ADINTMS	BMT interface de torre fixa (não acionada) — tamanho BT55
Direção de interface de adaptação da peça	ADINTWS	Coromant Capto (segmento fixação) — tamanho C4
Largura funcional	WF_1	8 mm
Largura total	OAW	126 mm
Pressão de refrigeração	CP	80 mm
Sensor embutido	SEP	Não
Sentido	HAND	Esquerda
Tipo código de saída de refrigeração	CXSC	Saída radial
Torque	TQ_1	50 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
