C4-DNI-NA65A-I

Porta-ferramenta acionado para máquinas Nakamura Tome

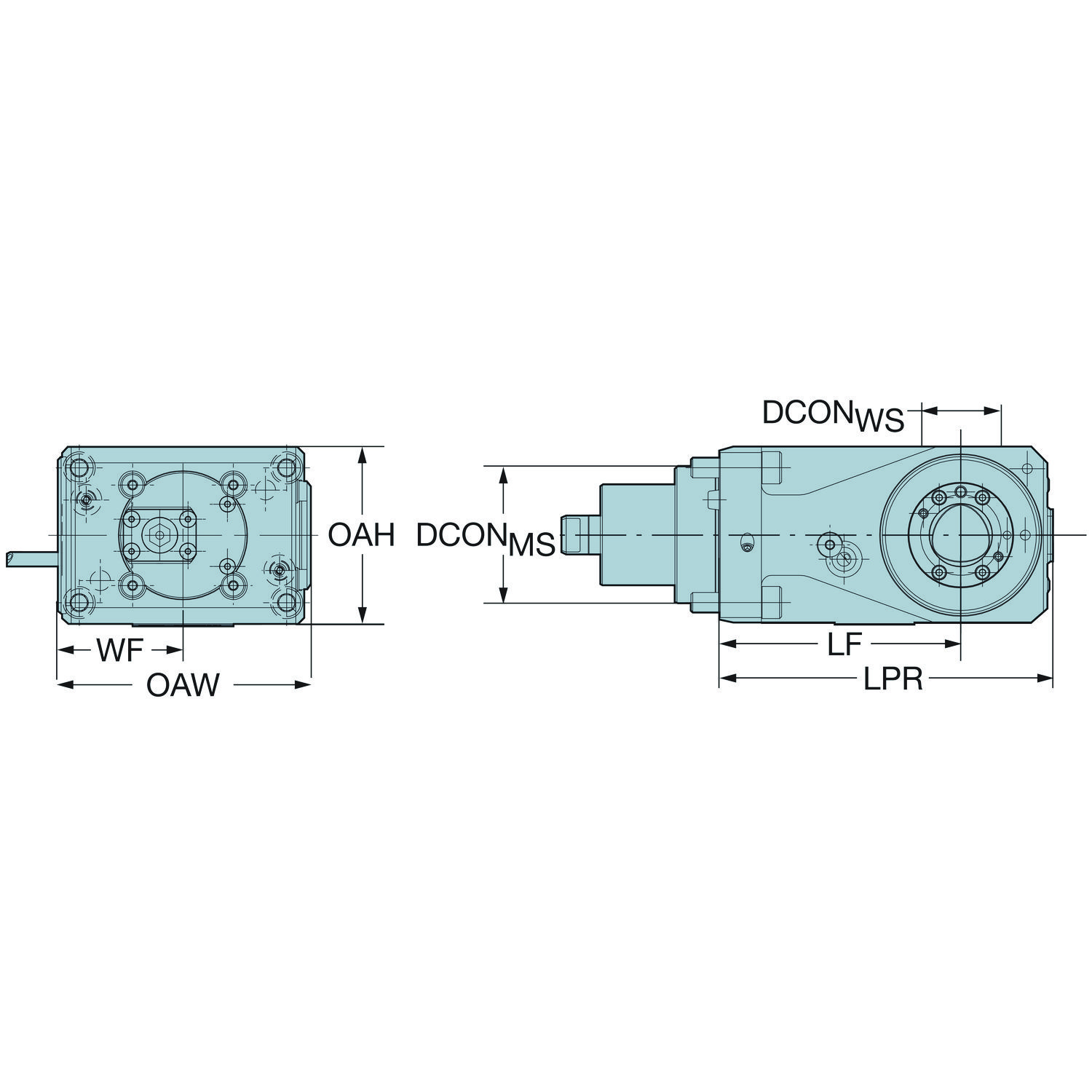

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C4-DNI-NA65A-I
Código compactado: C4-DNI-NA65A-I
Material ID: 6144225
Família: Adaptação
Tipo: Unidade de fixação
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 7,88 kg
EAN: 26144225
NCM: 846693
UNSPSC: 23231001
eCl@ss 13: 21181302
Origem: DE
Lançamento: 25/02/2012
CoroPak de lançamento: 12.1

Arquivos CAD

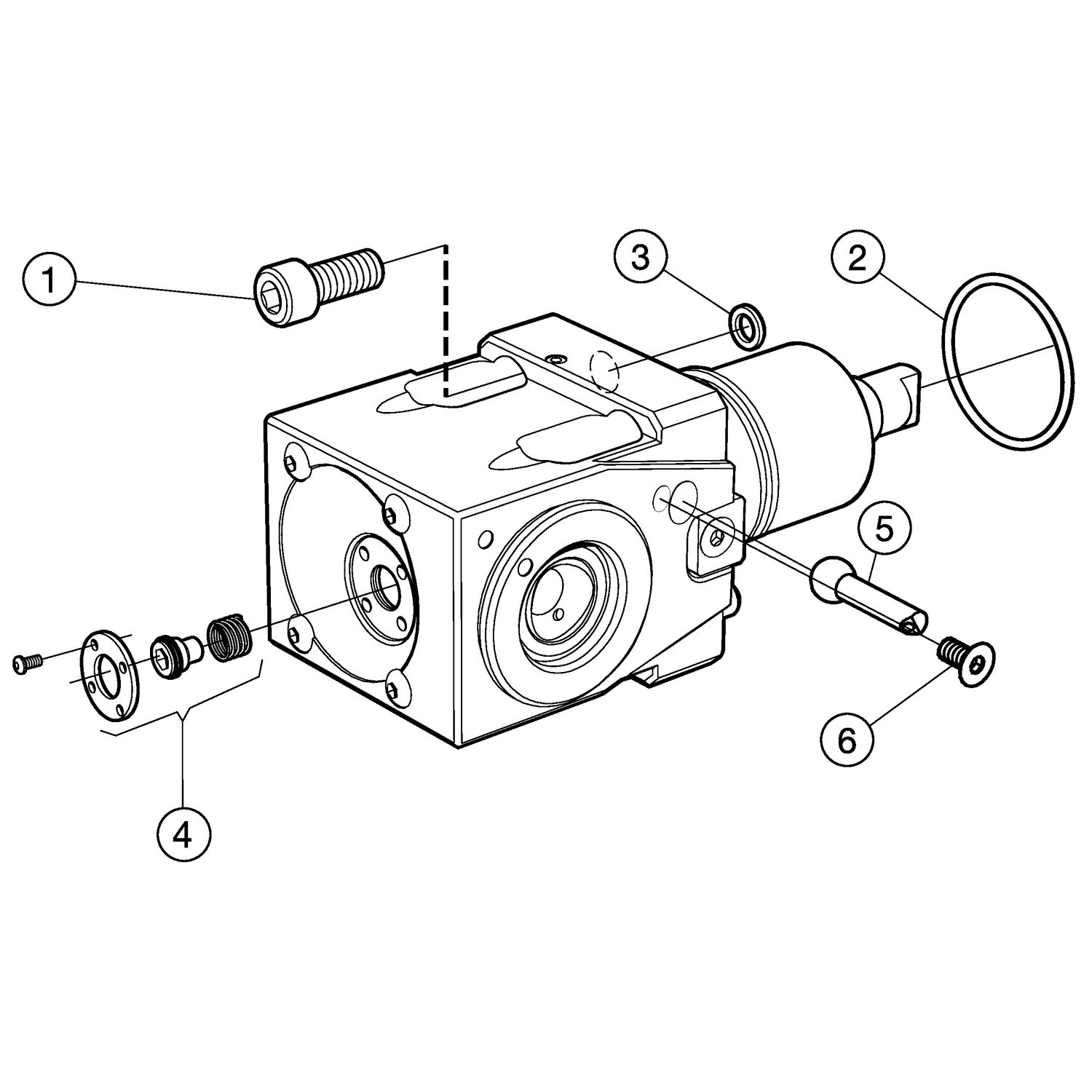

Itens inclusos

4 × 3212 020-511 Parafuso
1 × 5641 005-113 Anel O-ring
2 × 5641 070-05 Vedação Kantseal
1 × 5253 006-16 Adaptador
1 × 5253 006-12 Adaptador
1 × 5691 036-01 Bico
1 × 3213 010-358 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF_1	0 mm
Altura total	OAH	96 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	90
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento funcional	LF_1	65 mm
Diâmetro da conexão	DCONMS	65 mm
Diâmetro da conexão	DCONWS	40 mm
Direção da interface de adaptação da máquina	ADINTMS	Nakamura-Tome interface de torre acionada — tamanho NA65A
Direção de interface de adaptação da peça	ADINTWS	Coromant Capto (segmento fixação) — tamanho C4
Largura funcional	WF_1	68 mm
Largura total	OAW	134.8 mm
Pressão de refrigeração	CP	80 mm
Rotação máxima	RPMX	6000
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Shank length (metric)	LS	86 mm
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Torque	TQ_1	40 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
