C4-DNI-MZ40X-DTE-A

Driven tool holder for Mazak machines

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C4-DNI-MZ40X-DTE-A
Código compactado: C4-DNI-MZ40X-DTE-A
Material ID: 8899729
Família: Adaptação
Tipo: Unidade de fixação
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 10,6 kg
EAN: 7323229106715
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022036
Origem: DE
Lançamento: 24/10/2025
CoroPak de lançamento: 26.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Itens inclusos

1 × 5641 005-136 Anel O-ring
1 × 5641 070-07 Vedação Kantseal
2 × 5253 006-16 Adaptador
2 × 5691 036-01 Bico de refrigeração
2 × 3213 010-358 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

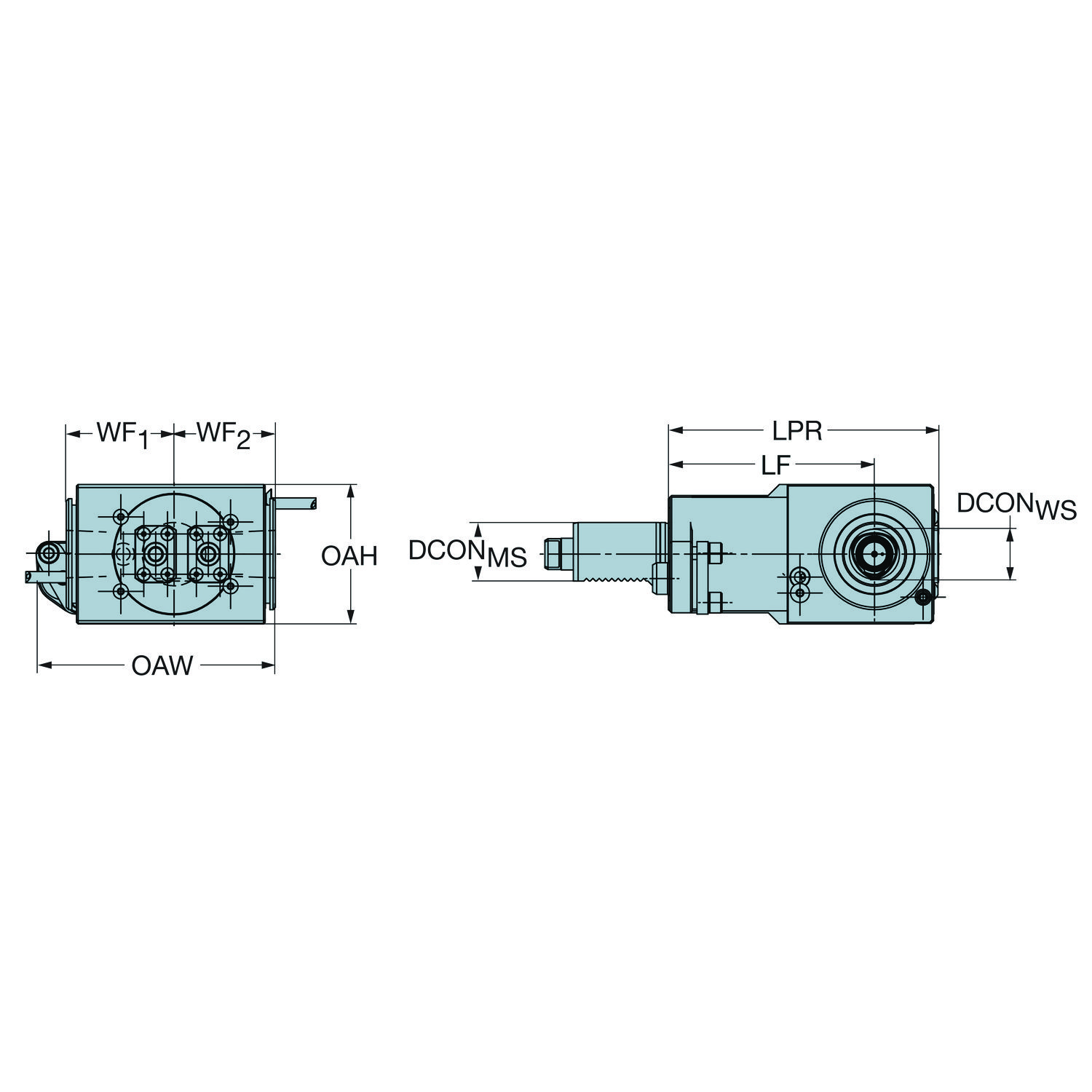

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF_1	0 mm
Altura total	OAH	88 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	90
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento funcional	LF_1	130 mm
Diâmetro da conexão	DCONMS	40 mm
Diâmetro da conexão	DCONWS	40 mm
Direção da interface de adaptação da máquina	ADINTMS	Mazak interface de torre acionada — tamanho MZ40X
Direção de interface de adaptação da peça	ADINTWS	Coromant Capto (segmento fixação) — tamanho C4
Largura funcional	WF_1	68 mm
Largura total	OAW	151 mm
Pressão de refrigeração	CP	80 mm
Rotação máxima	RPMX	6000
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Shank length (metric)	LS	60 mm
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Torque	TQ_1	40 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
