Adaptação · Unidade de fixação
C4-DNI-MS60A-DTE-A
Driven tool holder for DMG MORI machines

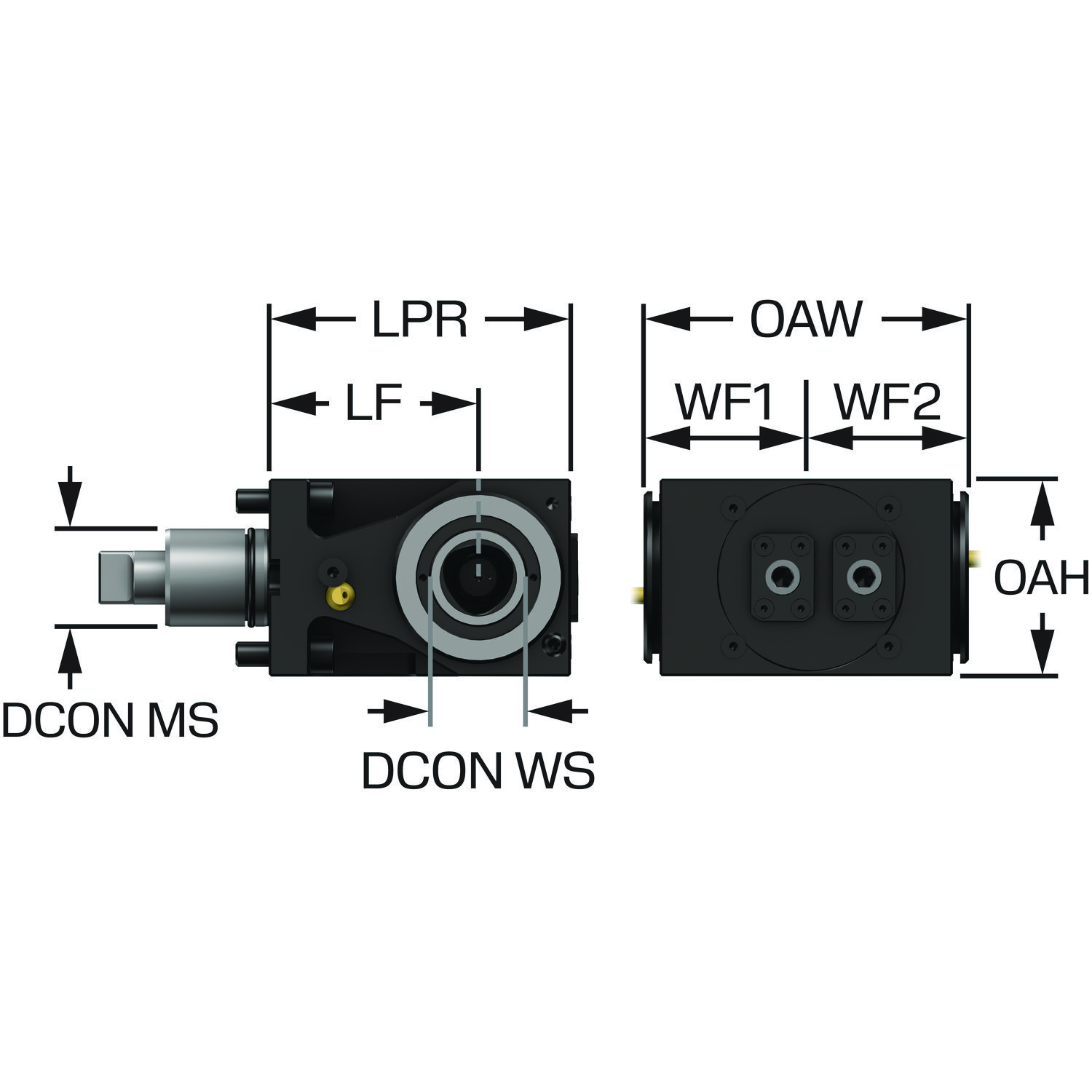

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C4-DNI-MS60A-DTE-A
- Código compactado
- C4-DNI-MS60A-DTE-A
- Material ID
- 8581713
- Família
- Adaptação
- Tipo
- Unidade de fixação
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 11,9 kg
- EAN
- 7323228120064
- NCM
- 846693
- UNSPSC
- 23231001
- eCl@ss 13
- 21181302
- Origem
- DE
- Lançamento
- 07/05/2025
- CoroPak de lançamento
- 25.2
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Altura funcional | HF_2 | 0 mm |
| Altura total | OAH | 108 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 90 |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange e axial |
| Comprimento funcional | LF_1 | 90 mm |
| Comprimento funcional | LF_2 | 90 mm |
| Diâmetro da conexão | DCONMS | 60 mm |
| Diâmetro da conexão | DCONWS | 40 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Mori Seiki interface de torre acionada — tamanho MS60A |
| Direção de interface de adaptação da peça | ADINTWS | Coromant Capto (segmento fixação) — tamanho C4 |
| Largura funcional | WF_1 | 64 mm |
| Largura funcional | WF_2 | 68 mm |
| Largura total | OAW | 132 mm |
| Pressão de refrigeração | CP | 80 mm |
| Rotação máxima | RPMX | 12000 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Shank length (metric) | LS | 49 mm |
| Tipo código de saída de refrigeração | CXSC | Saída descentralizada com bicos ajustáveis |
| Torque | TQ_1 | 50 mm |
