C4-DNI-MS-A-I-A — Foto do produto

Foto do produto

Adaptação · Unidade de fixação

C4-DNI-MS-A-I-A

Porta-ferramentas acionado para máquinas DMG MORI

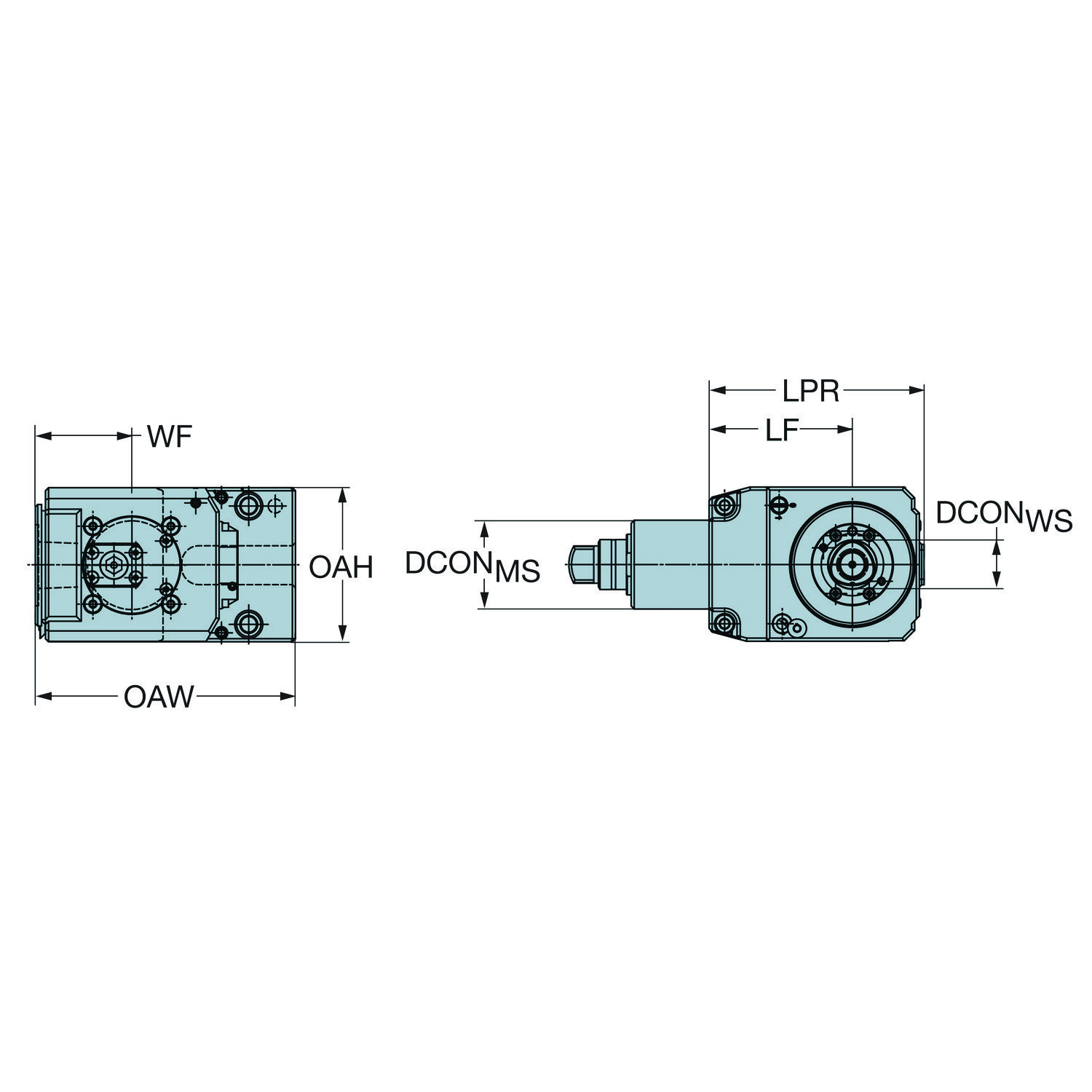

Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C4-DNI-MS-A-I-A
Código compactado
C4-DNI-MS-A-I-A
Material ID
8215087
Família
Adaptação
Tipo
Unidade de fixação
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
11,672 kg
EAN
7323226622478
NCM
846610
UNSPSC
23231001
eCl@ss 13
21181302
Origem
DE
Lançamento
17/08/2021
CoroPak de lançamento
21.2

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Altura total OAH 99 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 90
Código para tipo entrada da refrigeração CNSC Descentralizada pelo flange e axial
Comprimento funcional LF_1 55 mm
Diâmetro da conexão DCONWS 40 mm
Direção da interface de adaptação da máquina ADINTMS Mori Seiki interface de torre acionada — tamanho MS-A
Direção de interface de adaptação da peça ADINTWS Coromant Capto (segmento fixação) — tamanho C4
Largura funcional WF_1 65 mm
Largura total OAW 170 mm
Pressão de refrigeração CP 80 mm
Rotação máxima RPMX 6000
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo código de saída de refrigeração CXSC Saída axial concêntrica

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
