C4-DNE-MZ40V-E

Porta-ferramenta acionado para máquinas Mazak

Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

C4-DNE-MZ40V-E-B — Porta-ferramenta acionado para máquinas Mazak

Totalmente intercambiável com o produto original.

Dados principais

Código ISO: C4-DNE-MZ40V-E
Código compactado: C4-DNE-MZ40V-E
Material ID: 6538863
Família: Adaptação
Tipo: Unidade de fixação
Peso unitário: 4,593 kg
EAN: 26538863
UNSPSC: 27112807
eCl@ss 13: 21181301
Lançamento: 25/02/2014
CoroPak de lançamento: 14.1

Arquivos CAD

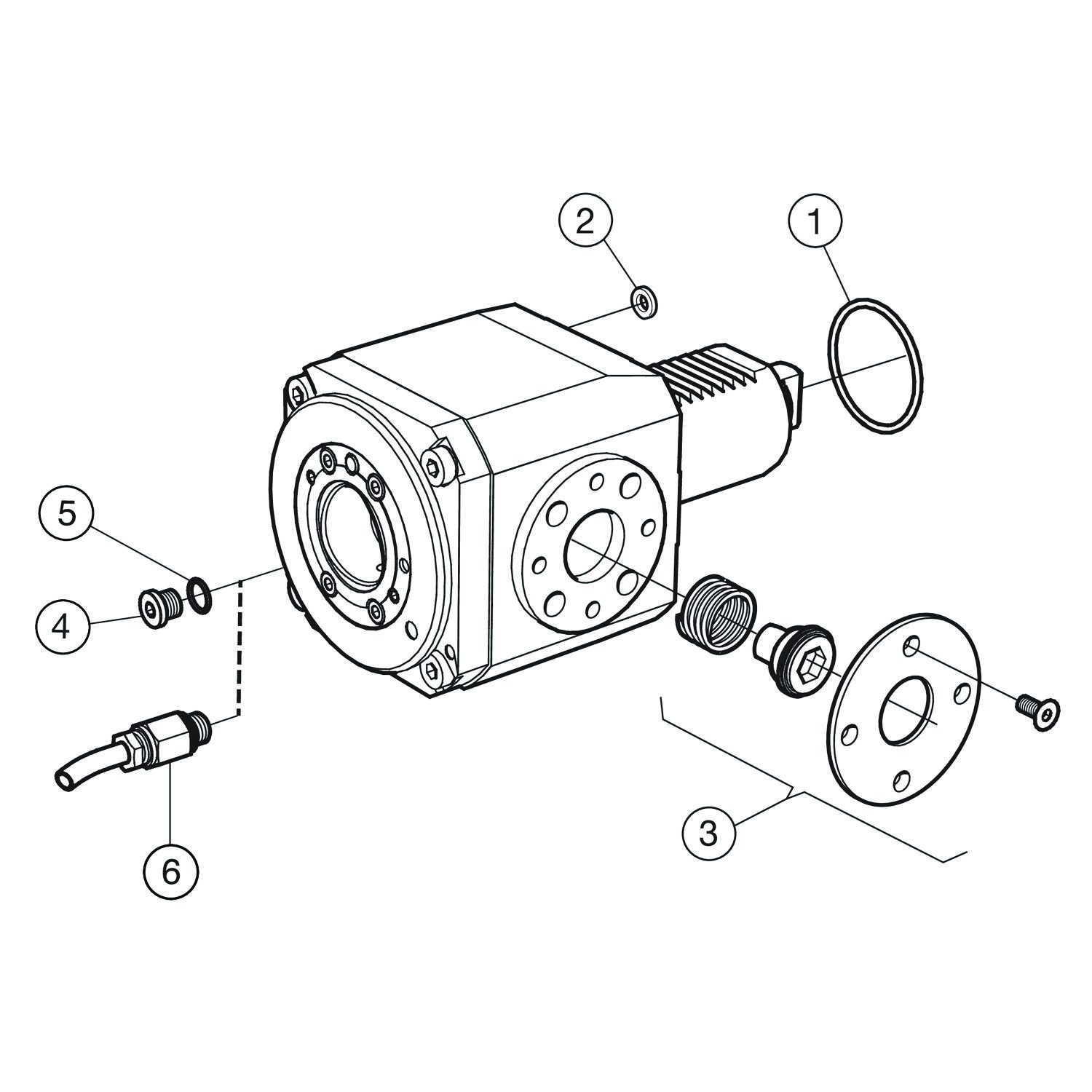

Itens inclusos

1 × 5641 005-136 Anel O-ring
1 × 5641 070-07 Vedação Kantseal
1 × 5253 006-12 Adaptador
1 × 5253 006-16 Adaptador
1 × 5692 021-01 Jogo de tubos de refrigeração

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

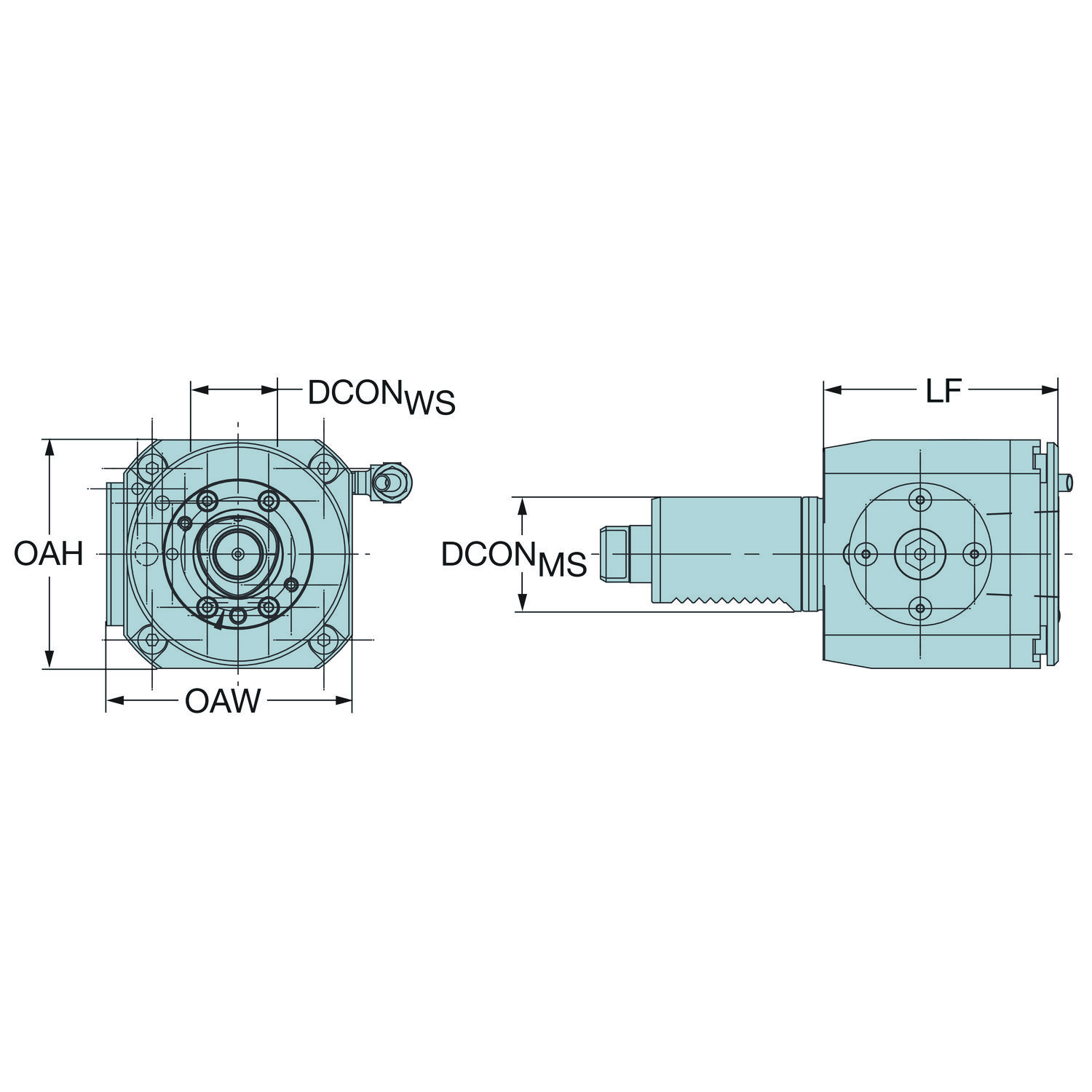

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF_1	0 mm
Altura total	OAH	80 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	0
Característica geométrica da peça acionada	KGRPTP	Sextavado
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento funcional	LF_1	83 mm
Comprimento total	OAL	160.5 mm
Diâmetro da conexão	DCONMS	40 mm
Diâmetro da conexão	DCONWS	40 mm
Diâmetro funcional	DFC	28 mm
Direção da interface de adaptação da máquina	ADINTMS	Mazak interface de torre acionada — tamanho MZ40V
Direção de interface de adaptação da peça	ADINTWS	Coromant Capto (segmento fixação) — tamanho C4
Largura funcional	WF_1	0 mm
Largura total	OAW	86 mm
Número de conexões da ferramenta à peça	CCONWS	1
Peso do item	WT	4.593 kg
Pressão de refrigeração	CP	80 bar
Rotação máxima	RPMX	6000
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Sentido de rotação invertido no lado de saída	RIDOP	Não
Shank length (metric)	LS	70 mm
Tamanho da peça acionada	KGRPS	8
Tipo código de saída de refrigeração	CXSC	Saída descentralizada com bicos ajustáveis
Torque	TQ	40 Nm
Torque de transmissão	TMTQ	70 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
