Adaptação · Adaptador rotativo
C4-391.EH-20 084
Coromant Capto® para adaptador Coromant EH

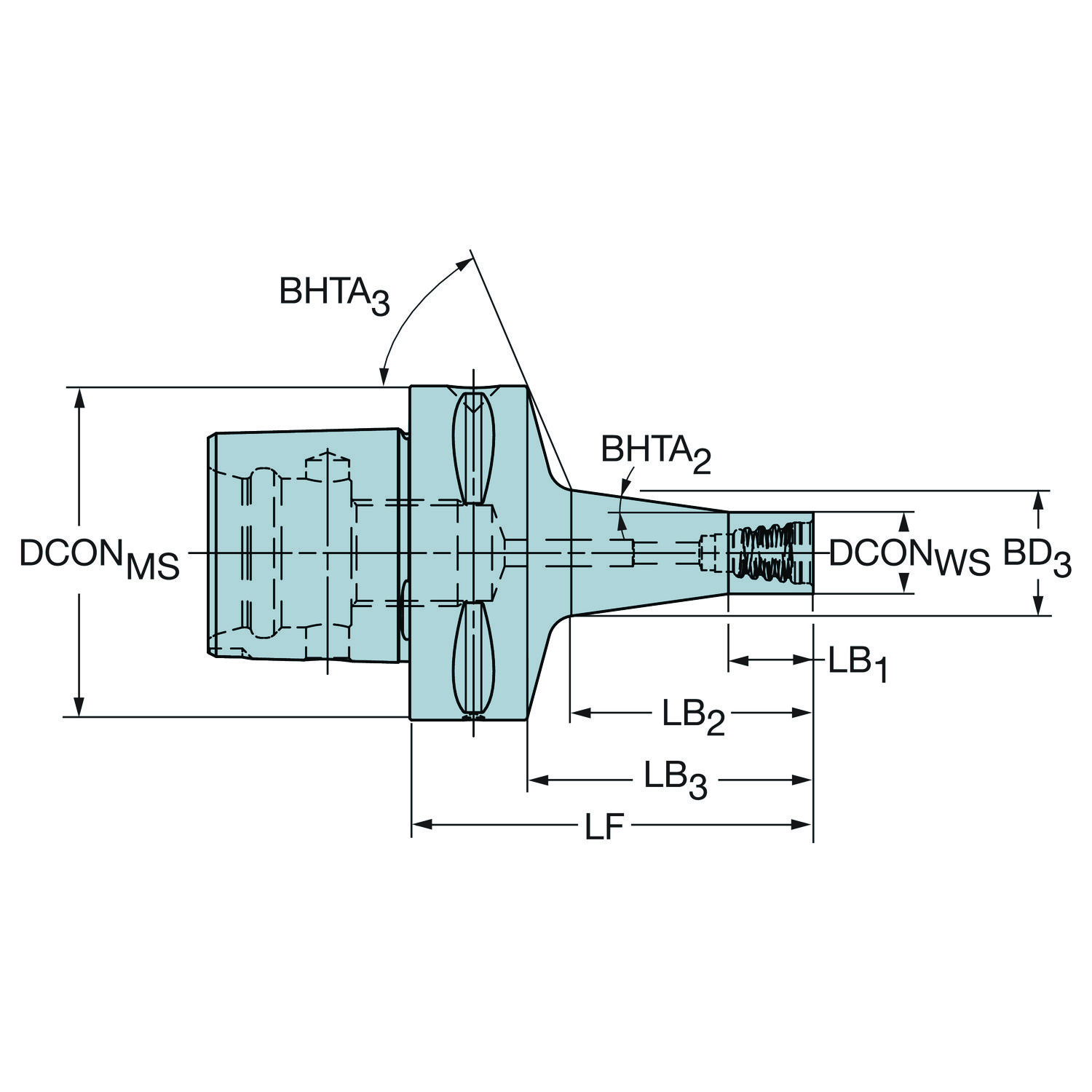

Adaptador simétrico rotativo · comprimento funcional 84 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C4-391.EH-20 084
- Código compactado
- C4-391.EH-20084
- Material ID
- 6048706
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 540,9 g
- EAN
- 26048706
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Origem
- DE
- Lançamento
- 20/09/2011
- CoroPak de lançamento
- 11.2
Arquivos CAD
Itens inclusos
- 1 × 5680 093-04 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 8 |
| Ângulo de conicidade | BHTA_3 | 47.4 |
| Ângulo de conicidade | BHTA_4 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento do corpo | LB_1 | 20 mm |
| Comprimento do corpo | LB_2 | 59.6 mm |
| Comprimento do corpo | LB_3 | 64 mm |
| Comprimento do corpo | LB_4 | 84 mm |
| Comprimento funcional | LF | 84 mm |
| Diâmetro da conexão | DCONMS | 40 mm |
| Diâmetro da conexão | DCONWS | 19.2 mm |
| Diâmetro do corpo | BD_1 | 19.2 mm |
| Diâmetro do corpo | BD_2 | 19.2 mm |
| Diâmetro do corpo | BD_3 | 30.3 mm |
| Diâmetro do corpo | BD_4 | 40 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C4 |
| Direção de interface de adaptação da peça | ADINTWS | Coromant EH — métrica - E20 |
| Numero standard | STDNO | ISO26623-1 |
| Pressão de refrigeração | CP | 150 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 39000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 50 mm |
