BR10-38CC06F-EH20 — Foto do produto

Foto do produto

Ferramentas · Ferramenta de mandrilar — intercambiável

BR10-38CC06F-EH20

Porta Ferramenta para mandrilamento reverso em desbaste CoroBore® BR10

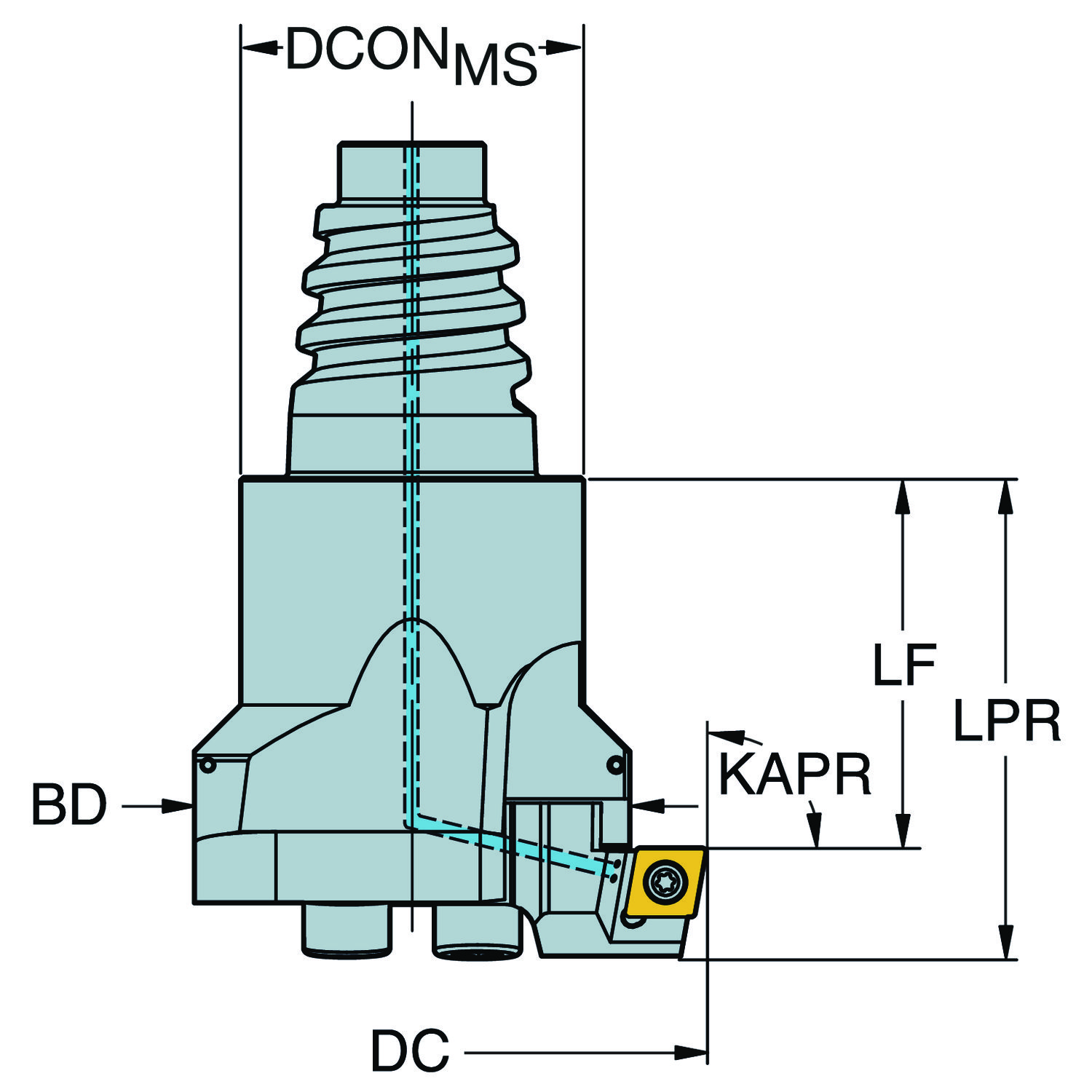

Ferramenta de mandrilar · comprimento funcional 15 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
BR10-38CC06F-EH20
Código compactado
BR10-38CC06F-EH20
Material ID
7216947
Família
Ferramentas
Tipo
Ferramenta de mandrilar — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,07 kg
EAN
7323221655860
NCM
846693
UNSPSC
23241601
eCl@ss 13
21181202
Origem
NL
Lançamento
19/02/2017
CoroPak de lançamento
17.1

Arquivos CAD

Itens inclusos

  • 1 × EH20-BR20-A-015 Adaptador
  • 1 × BR10-AA-CC06F-00 Corrediça
  • 1 × BR10-AC Tampa

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo da ponta da pastilha EPSR 80
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 6
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento do corpo LB 15 mm
Comprimento funcional LF 15 mm
Diâmetro da conexão DCONMS 19.3 mm
Diâmetro de corte máximo DCX 38 mm
Diâmetro do corpo BD 20 mm
Diâmetro mínimo de corte DCN 32 mm
Direção da interface de adaptação da máquina ADINTMS Coromant EH — métrica - E20
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CCMT 060204
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
