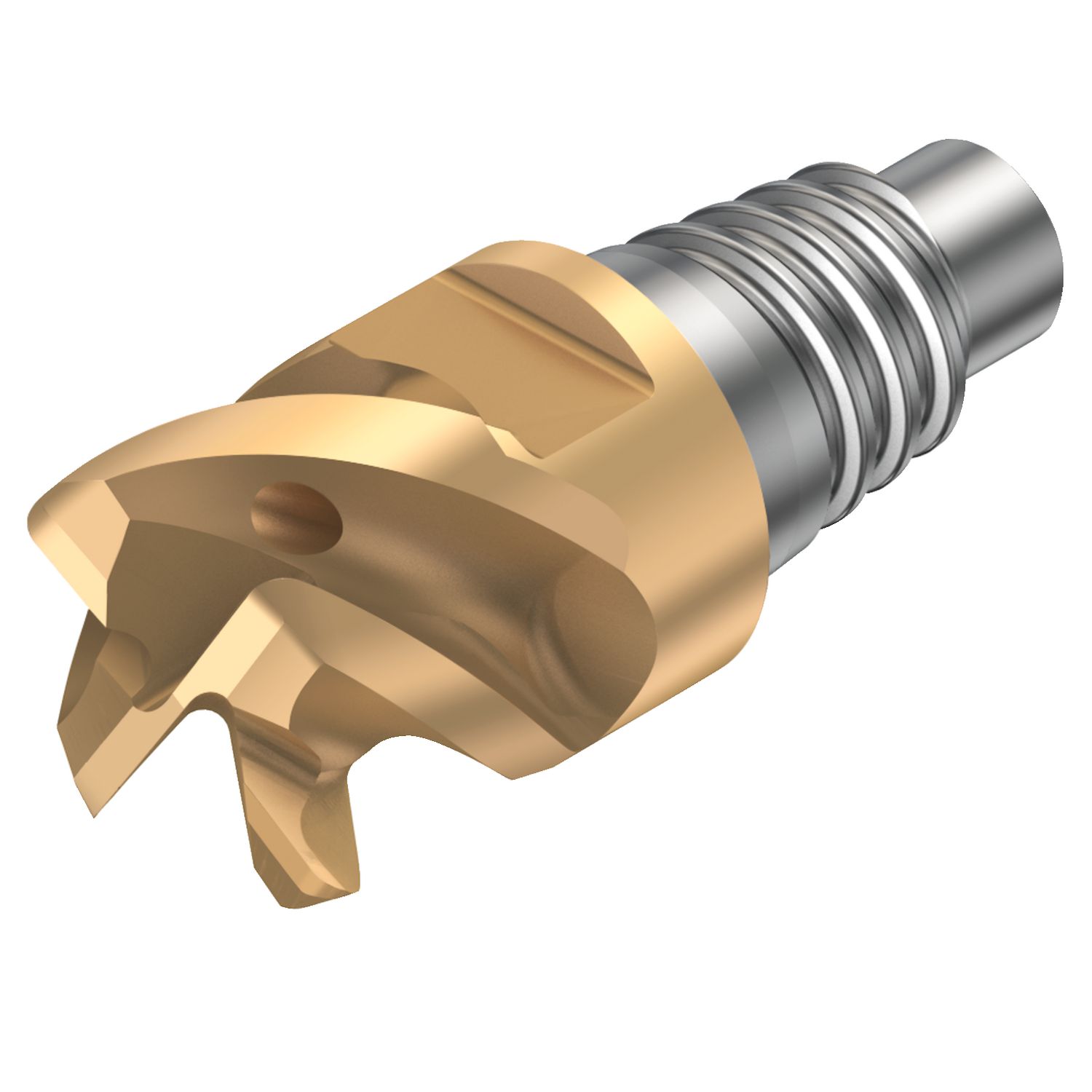

316-20SM450C20030P 1030 — Foto do produto

Foto do produto

Ferramentas · Fresa inteiriça de facear cantos a 90°

316-20SM450C20030P 1030

CoroMill® 316, cabeça inteiriça de metal duro para fresamento estável em várias operações

Fresa · classe 1030 com cobertura PVD · raio de ponta 3 mm, diâmetro de corte 20 mm, comprimento funcional 21,3 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe 1030 Sem reposição — só estoque

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

316-20SM450C20030P 1730 — Cabeça CoroMill® 316 inteiriça de metal duro para fresamento de várias operações estáveis

Classe diferente x o produto original – Verifique a velocidade de corte.

Dados principais

Código ISO
316-20SM450C20030P 1030
Código compactado
316-20SM450C20030P1030
Material ID
6223977
Família
Ferramentas
Tipo
Fresa inteiriça de facear cantos a 90°
Classe
1030
Cobertura
TiAlN
Processo de cobertura
PVD
Substrato
HC
Peso unitário
99 g
EAN
26223977
UNSPSC
23241614
eCl@ss 13
21180602
Lançamento
20/02/2013
CoroPak de lançamento
13.1

Arquivos CAD

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de hélice do canal FHA 50
Ângulo de saída axial GAMP 13.5
Ângulo de saída radial GAMF 10.5
Ângulo máximo de usinagem em rampa RMPX_FFW 5
Caracteristica da aresta interrompida IEP Não
Classe GRADE 1030
Classe da tolerância do diâmetro de corte TCDC h9
Cobertura COATING PVD TiAlN
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 21.3 mm
Comprimento total OAL 40.8 mm
Diâmetro da conexão DCONMS 19.3 mm
Diâmetro de corte DC 20 mm
Diâmetro de corte do contato da face DCF 14 mm
Diâmetro do pescoço DN 19.3 mm
Direção da interface de adaptação da máquina ADINTMS Coromant EH — métrica - E20
Grupo básico standard BSG COROMANT
Número efetivo de arestas de corte na parte periférica ZEFP 4
Peso do item WT 0.099 kg
Pressão de refrigeração CP 20 bar
Profundidade de corte máxima APMX_FFW 12 mm
Profundidade de corte máxima APMX 12 mm
Profundidade de corte máxima APMX_PFW 12 mm
Raio do canto RE 3 mm
Razão de largura de corte máxima AERMX 1
Reafiações máximas NORGMX 1
Recurso de corte central CCC Sim
Rotação máxima RPMX 80000
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Substrato SUBSTRATE HC

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
