Adaptação · Unidade de fixação
C3-TLE-NA35A
Manual clamping unit for Nakamura Tome machines
Unidade de fixação. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C3-TLE-NA35A
- Código compactado
- C3-TLE-NA35A
- Material ID
- 9113266
- Família
- Adaptação
- Tipo
- Unidade de fixação
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1,39 kg
- EAN
- 7323229939320
- NCM
- 846610
- UNSPSC
- 27112807
- eCl@ss 13
- 21022036
- Origem
- DE
- Lançamento
- 05/05/2026
- CoroPak de lançamento
- 26.2
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

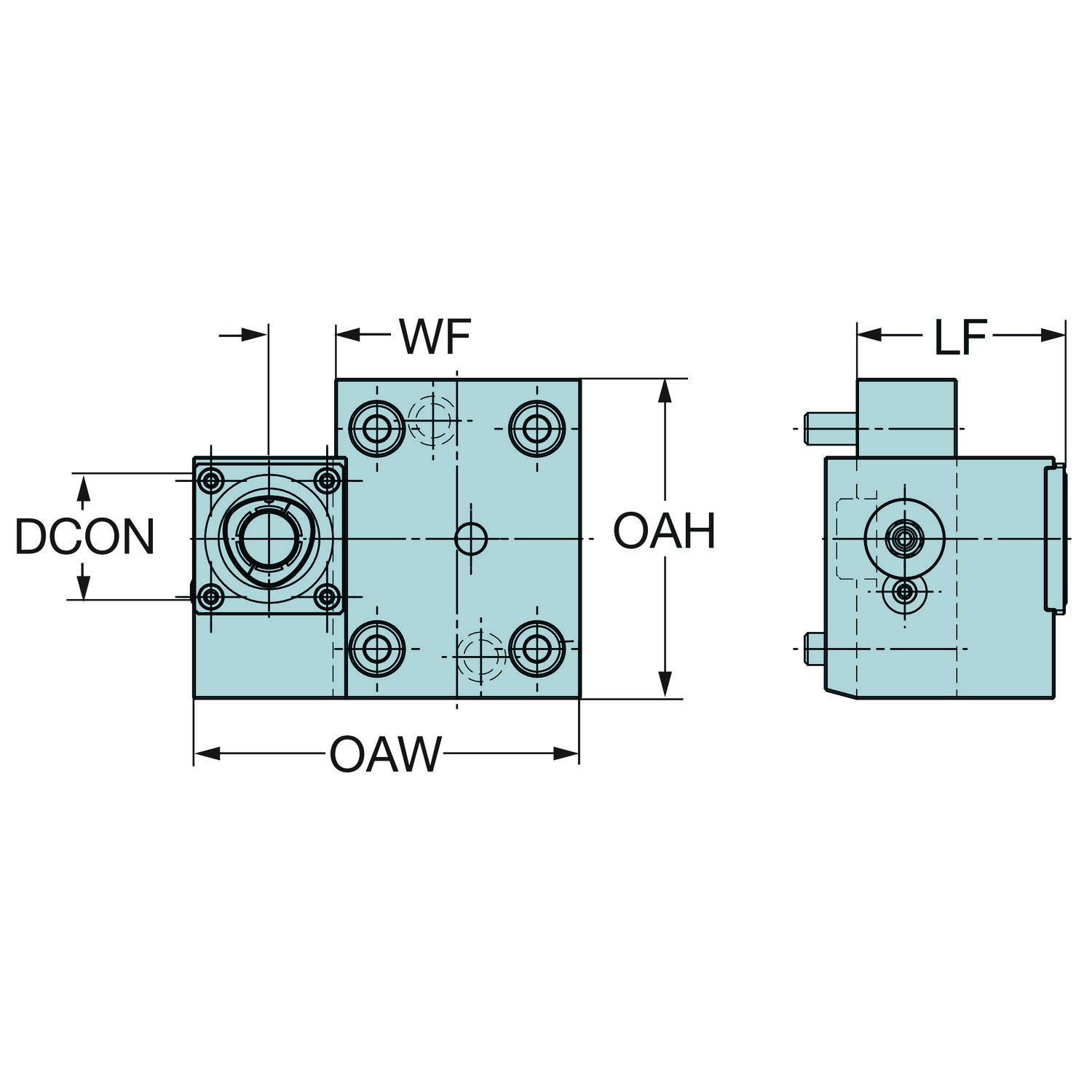

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Altura total | OAH | 75 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange e axial |
| Comprimento funcional | LF_1 | 42 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Nakamura-Tome interface de torre fixa (não acionada) — tamanho NA35A |
| Direção de interface de adaptação da peça | ADINTWS | Coromant Capto (segmento fixação) — tamanho C3 |
| Largura funcional | WF_1 | 20 mm |
| Largura total | OAW | 89 mm |
| Pressão de refrigeração | CP | 80 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ_1 | 50 mm |
