C3-SSRCL-17040-09
CoroTurn® 107, unidade de corte para torneamento
Descontinuado
Pedir alternativa à engenhariaItem descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Dados principais
- Código ISO
- C3-SSRCL-17040-09
- Código compactado
- C3-SSRCL-17040-09
- Material ID
- 5726943
- Família
- Ferramentas
- Tipo
- Turning Indexable
- Peso unitário (kg)
- 0.16 Kilogram
- EAN
- 10765274
- UNSPSC
- 27112809
- eCl@ss 13
- 21181008
- Lançamento
- 12/09/1994
- CoroPak de lançamento
- 94.3
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

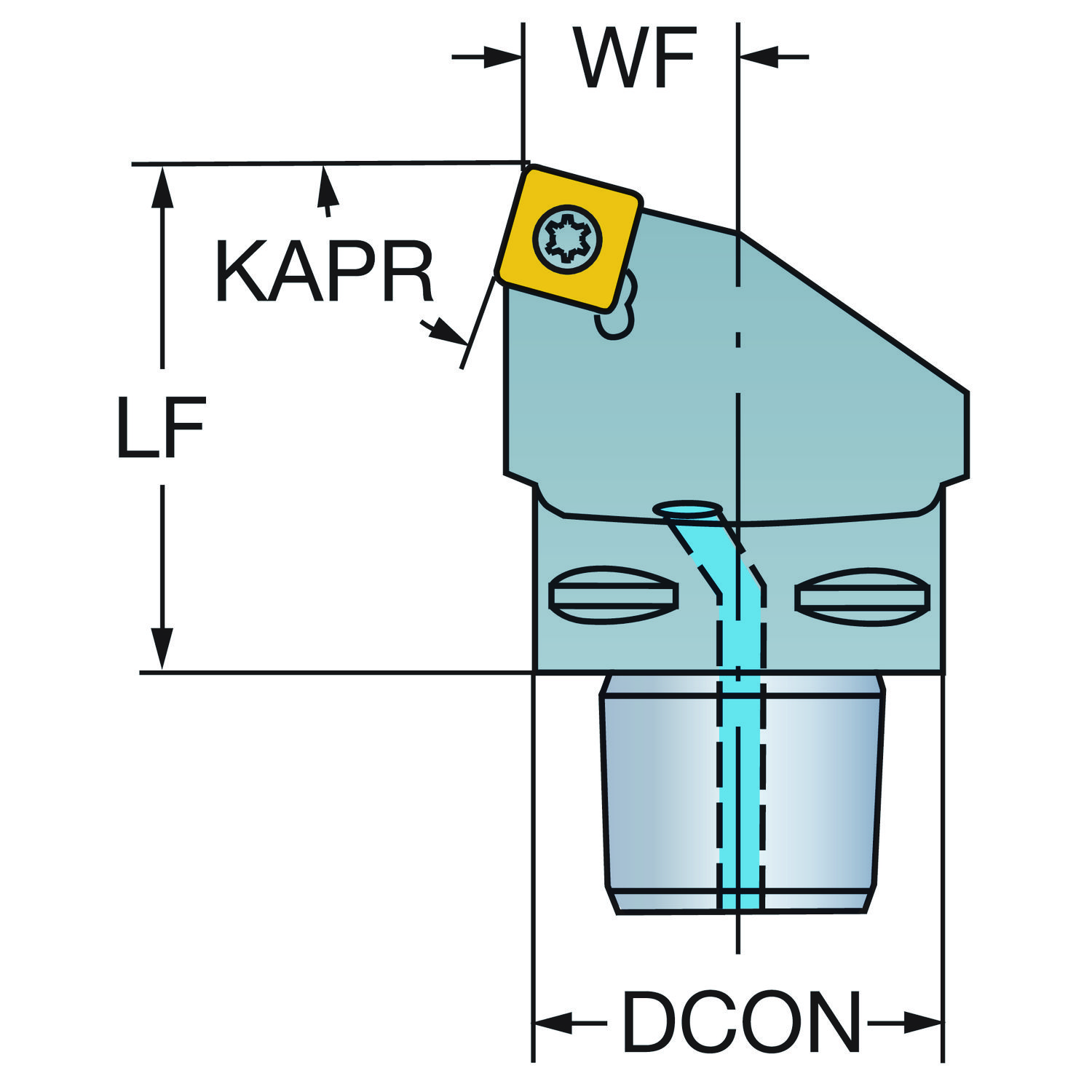

Ficha técnica ISO 13399
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| ângulo da aresta de corte da ferramenta | KAPR_1 | 75 |
| ângulo de ataque da ferramenta | PSIR | 15 |
| ângulo de inclinação | LAMS | 0 |
| ângulo de saída ortogonal | GAMO | 0 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| ângulo máximo de usinagem em rampa | RMPX | 10 |
| Balanço máximo | OHX | 40 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 09 |
| Código do tamanho do assento da pastilha | SSC_N | 3/8 |
| Código do tipo de fixação | MTP | clamp with screw through hole |
| Código para tipo entrada da refrigeração | CNSC | axial concentric and radial entry |
| Comprimento funcional | LF | 40 mm |
| Comprimento total | OAL | 59 mm |
| Diâmetro da conexão | DCONMS | 32 mm |
| Diâmetro mínimo do furo | DMIN_2 | 116 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (bolt and segment clamping) -size C3 |
| Identificação da pastilha padrão | MIID | SCMT 09 T3 08 |
| Insert included angle | EPSR | 90 |
| Largura funcional | WF | 17 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | SCMT 09T308 |
| Peso do item | WT | 0.16 kg |
| Pressão de refrigeração | CP | 40 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | decentral exit with nozzles, adjustable |
| Torque | TQ | 3 Nm |
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
