Adaptação · Unidade de fixação
C3-LC2035-00060M
Haste cilíndrica com planos para unidade de fixação Coromant Capto®
Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C3-LC2035-00060M.
Troca rápida para centros de torneamento — Coromant CaptoFolder · Sandvik Coromant · PDF
Coromant Capto — Spindle Clamping Set Handbook (EN)Manual · Sandvik Coromant · PDF
Troca rápida — melhor utilização da máquinaFolder · Sandvik Coromant · PDF
Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFSilent Tools Plus with Capto flyerCatálogo · CoroPak 26.2 · Sandvik Coromant · ler no siteSilent Tools Plus CaptoApresentação · CoroPak 26.2 · Sandvik Coromant · ler no siteCoromant Capto DTH PlusApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteH1-140301-CoromantCapto-QuickChange PorApresentação · CoroPak 14.1 · Sandvik Coromant · ler no siteCasos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube
Coromant Capto® C10 - Heavy turning solution from Sandvik CoromantSandvik Coromant · YouTube
Coromant Capto Quick Change -- Reduced set up timesSandvik Coromant · YouTube
Coromant Capto Quick Change Driven Tools - Sandvik CoromantSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- C3-LC2035-00060M
- Código compactado
- C3-LC2035-00060M
- Material ID
- 5726984
- Família
- Adaptação
- Tipo
- Unidade de fixação
- Peso unitário
- 1,3 kg
- EAN
- 10572730
- UNSPSC
- 27112807
- eCl@ss 13
- 21022036
- CoroPak de lançamento
- 92.3
Arquivos CAD
- STP básico 73394226.stp
- DXF 2D 73394227.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

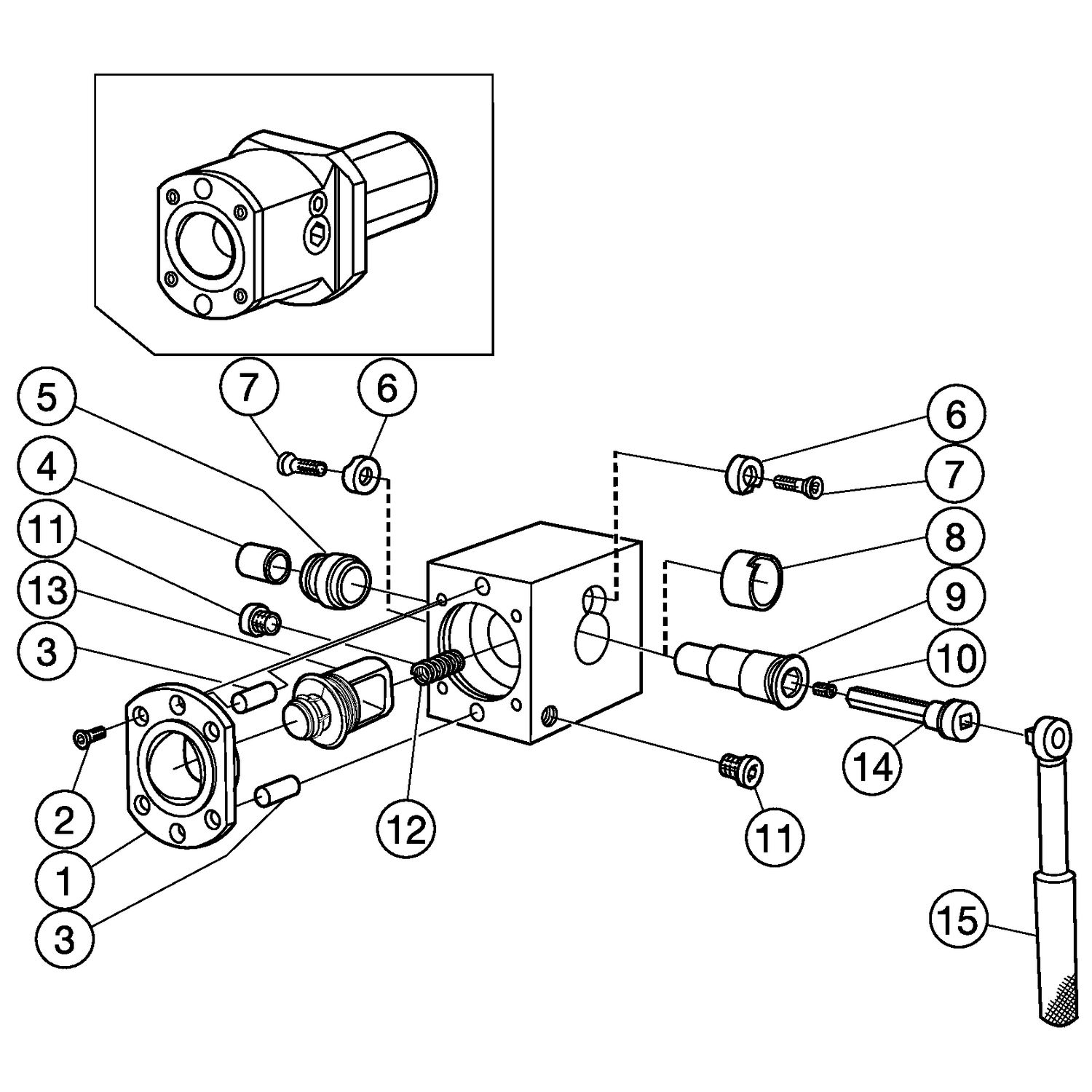

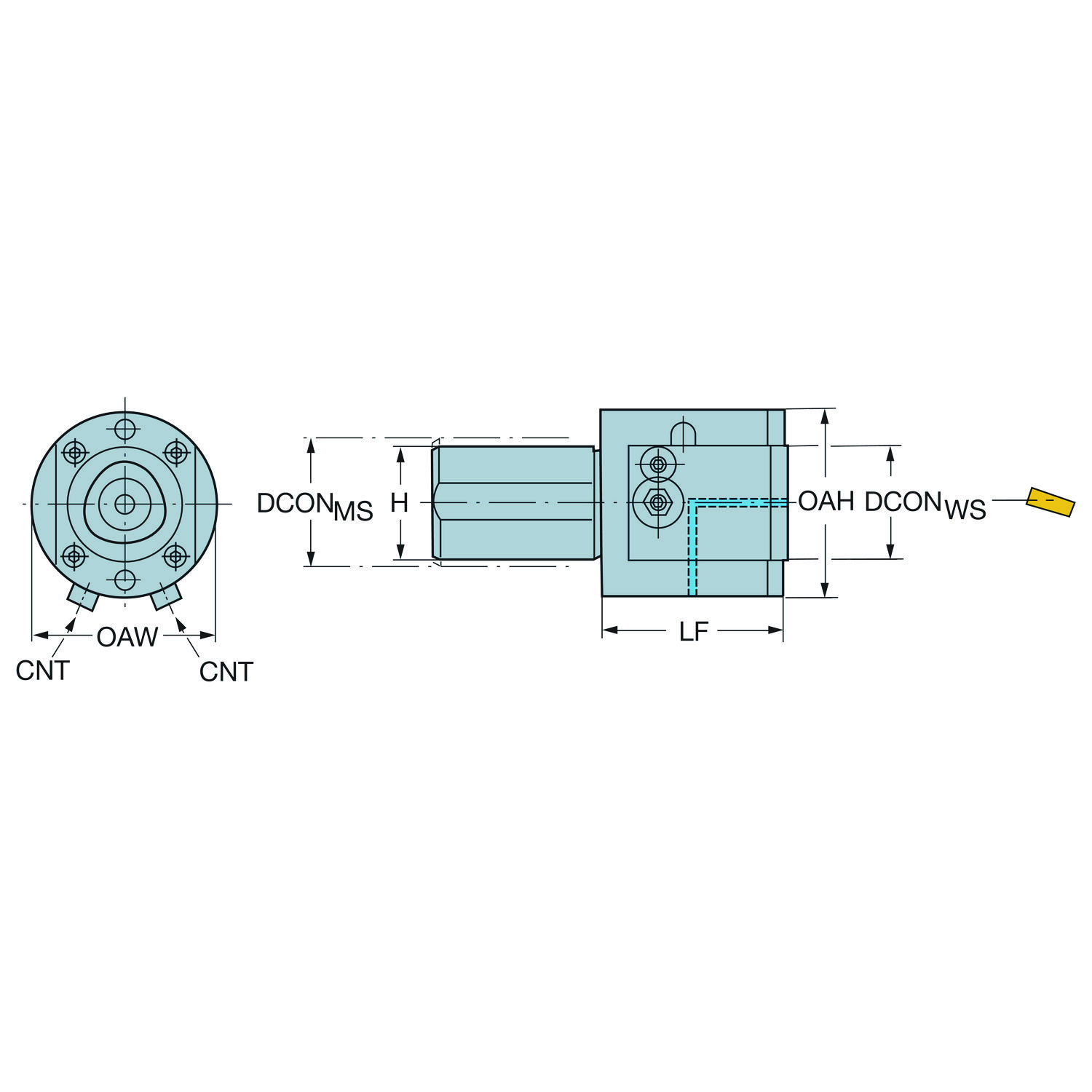

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 29 mm |
| Altura funcional | HF_1 | 0 mm |
| Altura total | OAH | 54 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Característica geométrica da peça acionada | KGRPTP | Sextavado |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange |
| Comprimento funcional | LF_1 | 60 mm |
| Comprimento total | OAL | 140 mm |
| Diâmetro da conexão | DCONMS | 32 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Diâmetro funcional | DFC | 22 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica com 3 rebaixos — métrica: 32 |
| Direção de interface de adaptação da peça | ADINTWS | Coromant Capto (segmento fixação) — tamanho C3 |
| Largura funcional | WF_1 | 0 mm |
| Largura total | OAW | 38 mm |
| Número de conexões da ferramenta à peça | CCONWS | 1 |
| Peso do item | WT | 1.3 kg |
| Pressão de refrigeração | CP | 80 bar |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Shank length (metric) | LS | 80 mm |
| Tamanho da peça acionada | KGRPS | 8 |
| Tamanho da rosca da entrada para refrigeração | CNT | G 1/8-28 |
| Tipo código de saída de refrigeração | CXSC | Saída radial |
| Torque | TQ | 35 Nm |
