Adaptação · Unidade de fixação
C3-DNE-EM55A-I-HS
Porta-ferramentas acionadas para máquinas EMAG
Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sem reposição — só estoque
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
A Sandvik Coromant indica no lugar:
C3-DNE-EM55A-I-HS-A — Driven tool holder for EMAG machinesTotalmente intercambiável com o produto original.
Dados principais
- Código ISO
- C3-DNE-EM55A-I-HS
- Código compactado
- C3-DNE-EM55A-I-HS
- Material ID
- 8093981
- Família
- Adaptação
- Tipo
- Unidade de fixação
- Peso unitário
- 3,7 kg
- EAN
- 7323226124682
- UNSPSC
- 27112807
- eCl@ss 13
- 21022036
- Lançamento
- 18/02/2021
- CoroPak de lançamento
- 21.2
Arquivos CAD
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

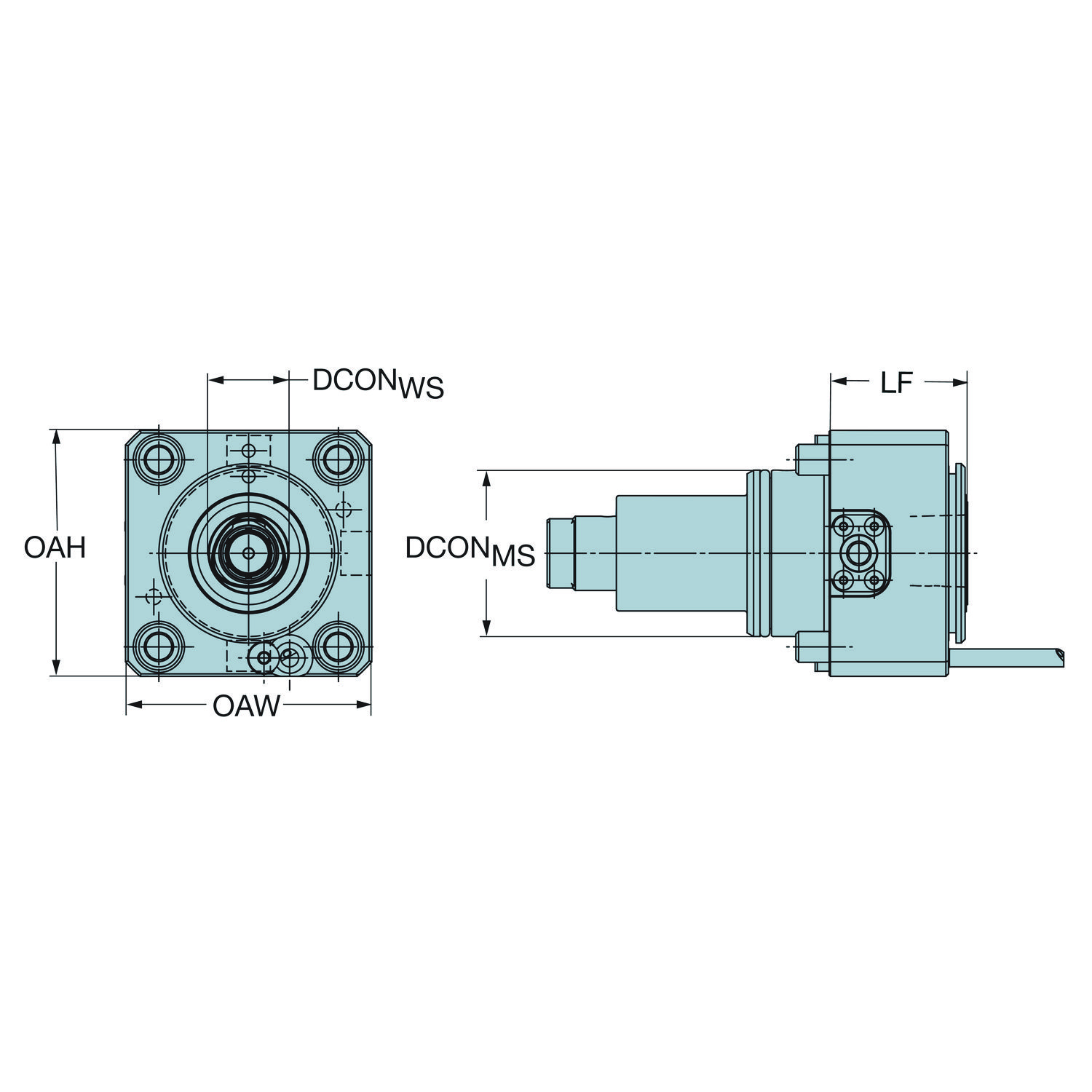

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Altura total | OAH | 85 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange e axial |
| Comprimento funcional | LF_1 | 60 mm |
| Comprimento total | OAL | 148 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Diâmetro funcional | DFC | 22 mm |
| Direção da interface de adaptação da máquina | ADINTMS | EMAG interface de torre acionada — tamanho EM55A |
| Direção de interface de adaptação da peça | ADINTWS | Coromant Capto (segmento fixação) — tamanho C3 |
| Largura funcional | WF_1 | 0 mm |
| Largura total | OAW | 85 mm |
| Número de conexões da ferramenta à peça | CCONWS | 1 |
| Peso do item | WT | 3.7 kg |
| Pressão de refrigeração | CP | 80 bar |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
