C10-SSTBL-50110-38 — Foto do produto

Foto do produto

Ferramentas · Torneamento — intercambiável

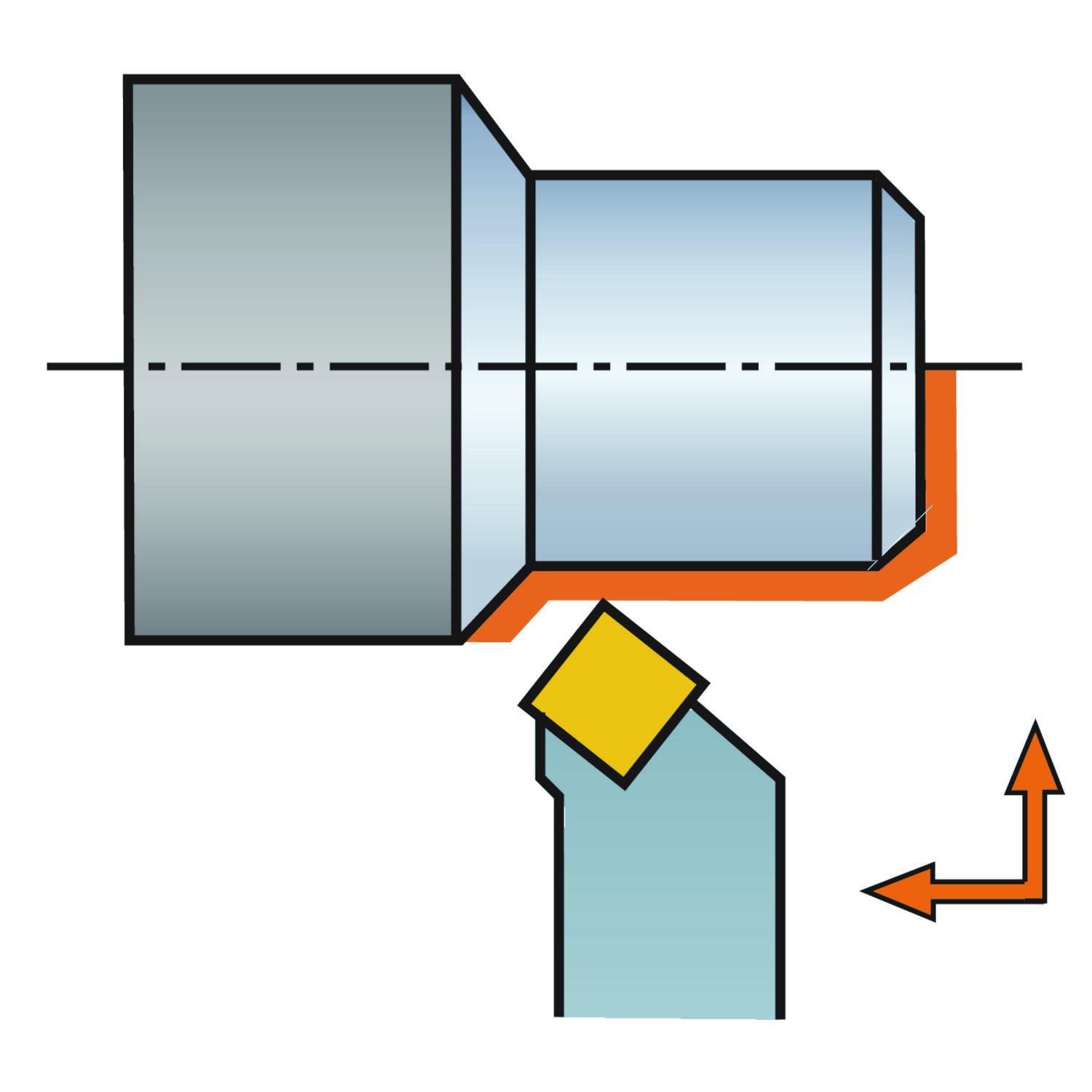

C10-SSTBL-50110-38

CoroTurn® 107, unidade de corte para torneamento

Ferramenta para torneamento · comprimento funcional 110 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Pedir alternativa

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C10-SSTBL-50110-38.

Troca rápida para centros de torneamento — Coromant CaptoFolder · Sandvik Coromant · PDFCoromant Capto — Spindle Clamping Set Handbook (EN)Manual · Sandvik Coromant · PDFTroca rápida — melhor utilização da máquinaFolder · Sandvik Coromant · PDFFerramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFCoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operaçãoTorneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operaçãoPrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operaçãoCoroTurn TR CoroTurn 107 Coromant CaptoApresentação · CoroPak 20.1 · Sandvik Coromant · ler no siteT-Max P and CoroTurn 107 grade updateApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteT-Max P-CoroTurn 107-QS-shanksApresentação · CoroPak 18.2 · Sandvik Coromant · ler no siteA3-141001-CoroTurn-107 PorApresentação · CoroPak 14.2 · Sandvik Coromant · ler no site

Casos práticos da Hailtools

Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoClasse CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operação

Vídeos

CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operaçãoCoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operaçãoCoromant Capto® C10 - Heavy turning solution from Sandvik CoromantSandvik Coromant · YouTubeForças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTubeSecure profiling - CoroTurn® 107 inserts and tools with rail interfaceSandvik Coromant · YouTubeBT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C10-SSTBL-50110-38
Código compactado
C10-SSTBL-50110-38
Material ID
6273278
Família
Ferramentas
Tipo
Torneamento — intercambiável
Peso unitário
4,939 kg
EAN
26273278
UNSPSC
27112809
eCl@ss 13
21181001
Lançamento
19/09/2012
CoroPak de lançamento
12.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

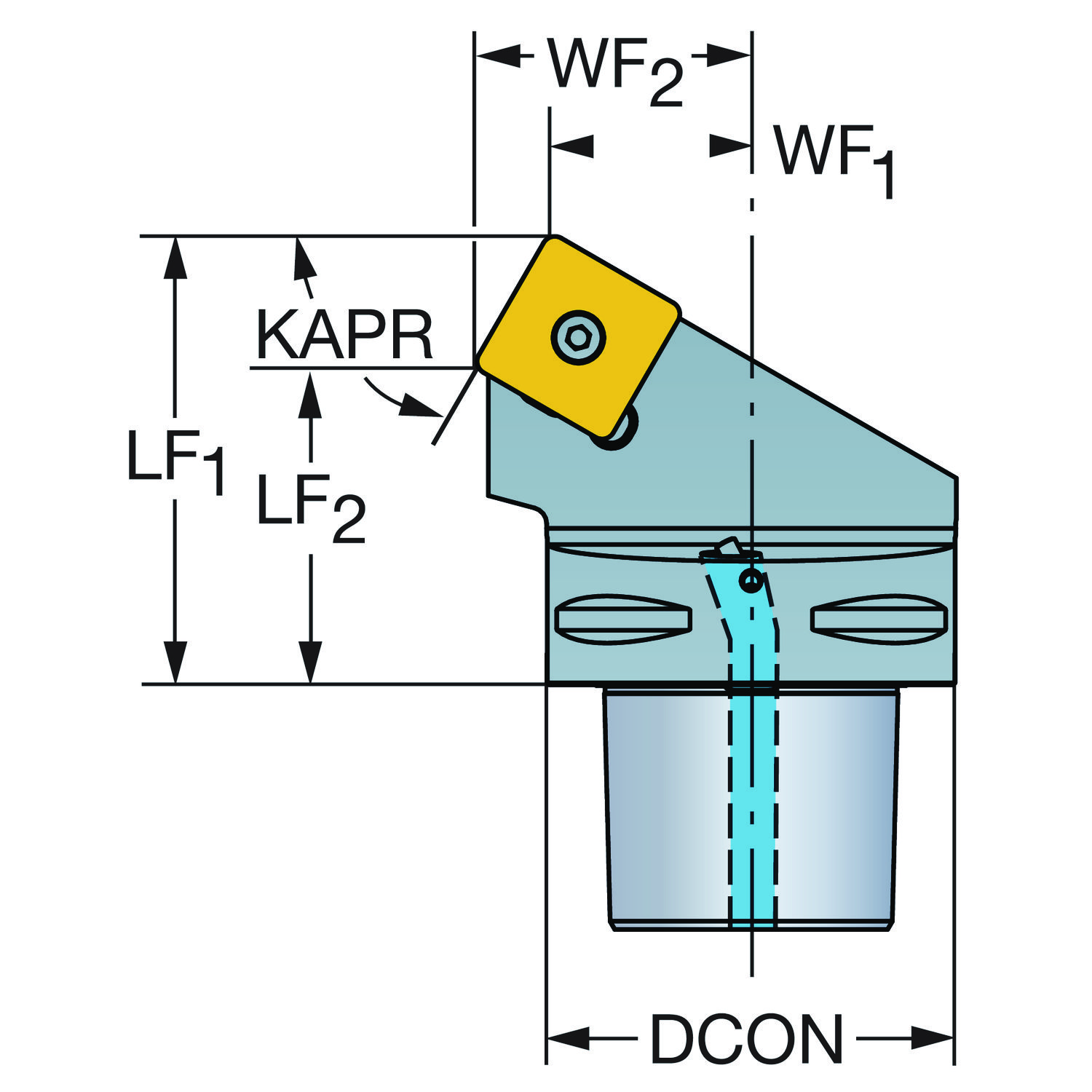

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 60
Ângulo da ponta da pastilha EPSR 90
Ângulo de ataque da ferramenta PSIR 30
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 27
Balanço máximo OHX 110 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 38
Código do tamanho do assento da pastilha SSC_N 1 1/2
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento da saliência LPR 110 mm
Comprimento funcional LF 110 mm
Comprimento total OAL 170 mm
Diâmetro da conexão DCONMS 100 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C10
Identificação da pastilha padrão MIID SBMT 38 12 32
Largura funcional WF 50 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER SBMT 381232
Peso do item WT 4.939 kg
Pressão de refrigeração CP 40 bar
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída descentralizada com bicos ajustáveis
Torque TQ 18.7 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
