A20S-SDQCR 07HP-R

Ferramentas · Turning Indexable

A20S-SDQCR 07HP-R

Barra de mandrilar CoroTurn® 107 para torneamento

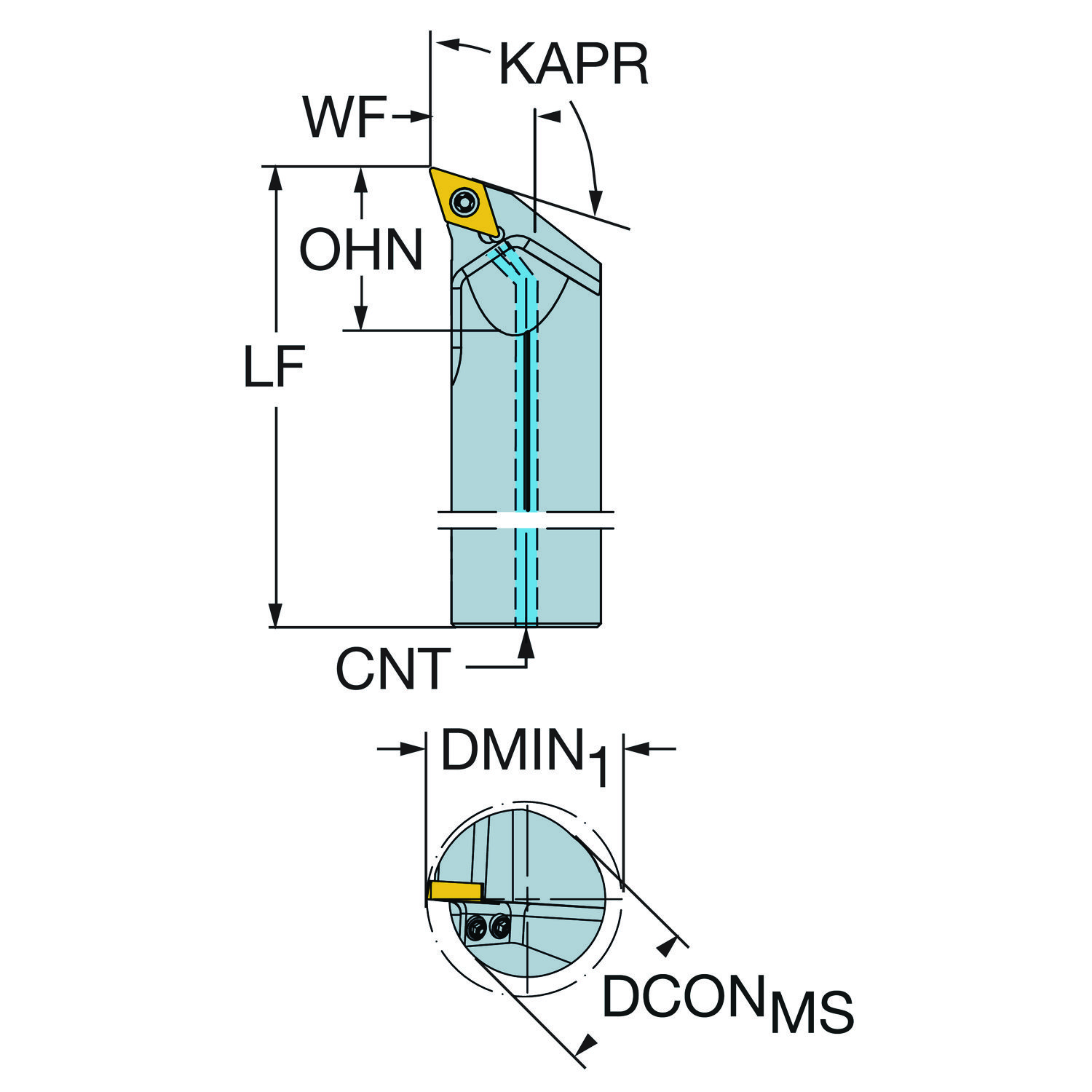

Ferramenta para torneamento · comprimento funcional 250 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
A20S-SDQCR 07HP-R
Código compactado
A20S-SDQCR07HP-R
Material ID
6404502
Família
Ferramentas
Tipo
Turning Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
533.0 Gram
EAN
26404502
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
IN
Lançamento
24/09/2013
CoroPak de lançamento
13.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
ângulo da aresta de corte da ferramenta KAPR 107.5
ângulo da aresta de corte da ferramenta KAPR_1 107.5
ângulo de ataque da ferramenta PSIR -17.5
ângulo de folga principal AN 7
ângulo de inclinação LAMS -3.07
ângulo de saída ortogonal GAMO 0
ângulo do corpo da ferramenta em relação à peça BAWS 0
ângulo do corpo da ferramenta em relação à máquina BAMS 0
ângulo máximo de usinagem em rampa RMPX 17
Balanço máximo OHX 80 mm
Balanço mínimo OHN 22.2 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 7
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento de fixação LSCMS 227.8 mm
Comprimento funcional LF 250 mm
Comprimento total OAL 250 mm
Diâmetro da conexão DCONMS 20 mm
Diâmetro do corpo BD 20 mm
Diâmetro mínimo do furo DMIN_1 25 mm
Diâmetro mínimo do furo DMIN 25 mm
Direção da interface de adaptação da máquina ADINTMS Cylindrical shank without clamping features (without flange) -metric: 20.0
Identificação da pastilha padrão MIID DCMT 07 02 04
Insert included angle EPSR 55
Largura funcional WF 13 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER DCMT 070204
Pressão de refrigeração CP 275 mm
Propriedade antivibração DPC Não
Propriedade de auxílio de localização LOCAP Sim
Sensor embedded property SEP Não
Sentido HAND Direita
Tamanho da rosca da entrada para refrigeração CNT G 1/8-28
Tipo código de saída de refrigeração CXSC Axially concentric or off-center with nozzle, adjustable
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
