Ferramentas · Broca intercambiável — ponta simétrica
870-1800-18L20-3
Corpo de Broca CoroDrill® 870 com ponta intercambiável
Broca · comprimento funcional 76,13 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Recomendado Preço na loja
Testado em máquina pela engenharia da Hailtools: CoroDrill® 870
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 870-1800-18L20-3.
Casos práticos da Hailtools
Vídeos
Demo - Drilling with exchangeable tip drill CoroDrill® 870Sandvik Coromant · YouTube
CoroDrill 870 - Not just different, outstanding!Sandvik Coromant · YouTube
Broca de ponta intercambiável: CoroDrill 870 Sandvik CoromantSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroDrill 870 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 870-1800-18L20-3
- Código compactado
- 870-1800-18L20-3
- Material ID
- 6035729
- Família
- Ferramentas
- Tipo
- Broca intercambiável — ponta simétrica
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 214,1 g
- EAN
- 26035729
- NCM
- 846610
- UNSPSC
- 23291503
- eCl@ss 13
- 21180201
- Origem
- SE
- Lançamento
- 25/02/2012
- CoroPak de lançamento
- 12.1
Arquivos CAD
- STP básico 75697033.stp
- STP detalhado 75697035.stp
- DXF 2D 75697032.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5513 031-13 Parafuso da pastilha
- 1 × 5680 084-19 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 4.663 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Código do projeto do canal | FDC | Canal de cavaco helicoidal |
| Código do tamanho do assento da pastilha | SSC_M | 18 |
| Código do tamanho do assento da pastilha | SSC_N | 18 |
| Código do tipo de fixação | MTP | Grampo sobre a pastilha |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento da ponta | PL | 2.87 mm |
| Comprimento de fixação | LSCMS | 50 mm |
| Comprimento do corpo | LB | 62 mm |
| Comprimento funcional | LF | 76.13 mm |
| Comprimento total | OAL | 129 mm |
| Comprimento util | LU | 59.86 mm |
| Diâmetro da conexão | DCONMS | 20 mm |
| Diâmetro de corte máximo | DCX | 18.99 mm |
| Diâmetro mínimo de corte | DCN | 18 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica (ISO9766 haste de broca com flange) — métrica: 20 |
| Número de pastilhas | CICT | 1 |
| Número efetivo de arestas de corte na parte frontal | ZEFF | 2 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroDrill 870-1890-18-PM |
| Peso do item | WT | 0.2141 kg |
| Pressão de refrigeração | CP | 10 bar |
| Pressão de refrigeração | CP | 10 mm |
| Relação comprimento/diâmetro utilizável | ULDR | 3.16719577 |
| Rotação máxima | RPMX | 30000 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 50 mm |
| Tolerância alcançável do furo | TCHA | H9 |
| Torque | TQ | 1.2 Nm |
| Torque | TQ | 1.2 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 41 no catálogo
870-1830-18-KM 3334 Ponta da broca CoroDrill® 870 Entrega imediata
870-1840-18-KM 3334 Ponta da broca CoroDrill® 870 Entrega imediata
870-1800-18-GP 4334 Ponta da broca CoroDrill® 870
870-1800-18-KM 3334 Ponta da broca CoroDrill® 870 Recomendado
870-1800-18-MM 2334 Ponta da broca CoroDrill® 870 Recomendado
870-1800-18-PM 4334 Ponta da broca CoroDrill® 870 Recomendado
870-1810-18-GP 4334 Ponta da broca CoroDrill® 870

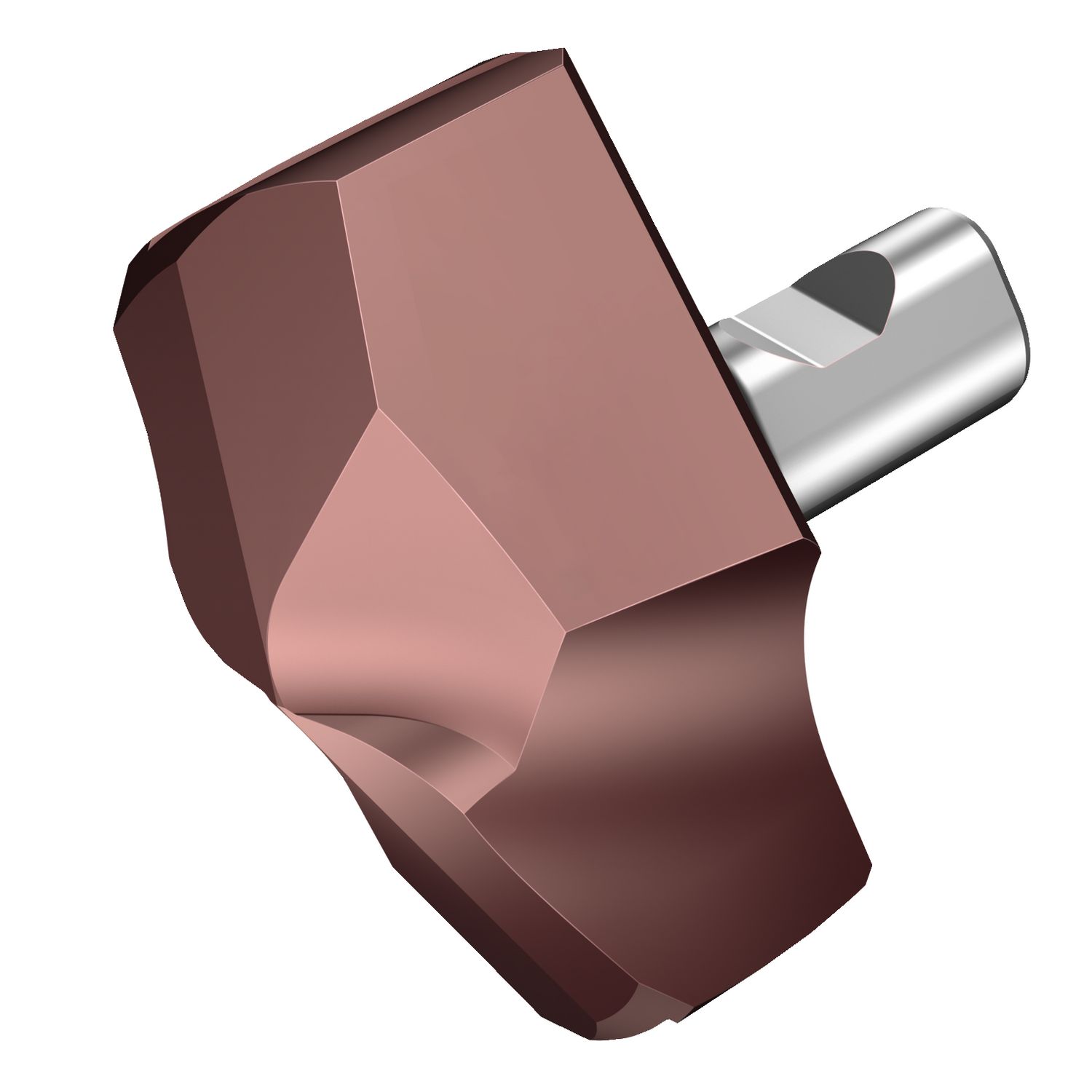

870-1810-18-KM 3234 CoroDrill® 870, ponta da broca
870-1810-18-KM 3334 Ponta da broca CoroDrill® 870
870-1810-18-MM 2334 Ponta da broca CoroDrill® 870
870-1810-18-PM 4334 Ponta da broca CoroDrill® 870
870-1820-18-GP 4334 Ponta da broca CoroDrill® 870
870-1820-18-KM 3334 Ponta da broca CoroDrill® 870
870-1820-18-MM 2334 Ponta da broca CoroDrill® 870
870-1820-18-PM 4334 Ponta da broca CoroDrill® 870
870-1830-18-GP 4334 Ponta da broca CoroDrill® 870
870-1830-18-MM 2334 Ponta da broca CoroDrill® 870
870-1830-18-PM 4334 Ponta da broca CoroDrill® 870
870-1840-18-GP 4334 Ponta da broca CoroDrill® 870
870-1840-18-MM 2334 Ponta da broca CoroDrill® 870
870-1840-18-PM 4334 Ponta da broca CoroDrill® 870
870-1850-18-GP 4334 Ponta da broca CoroDrill® 870
870-1850-18-KM 3334 Ponta da broca CoroDrill® 870 Recomendado
870-1850-18-MM 2334 Ponta da broca CoroDrill® 870 Recomendado
870-1850-18-PM 4334 Ponta da broca CoroDrill® 870 Recomendado
870-1860-18-GP 4334 Ponta da broca CoroDrill® 870
870-1860-18-KM 3334 Ponta da broca CoroDrill® 870
870-1860-18-MM 2334 Ponta da broca CoroDrill® 870
870-1860-18-PM 4334 Ponta da broca CoroDrill® 870
870-1870-18-GP 4334 Ponta da broca CoroDrill® 870
870-1870-18-KM 3334 Ponta da broca CoroDrill® 870
870-1870-18-MM 2334 Ponta da broca CoroDrill® 870
870-1870-18-PM 4334 Ponta da broca CoroDrill® 870
870-1880-18-GP 4334 Ponta da broca CoroDrill® 870
870-1880-18-KM 3334 Ponta da broca CoroDrill® 870
870-1880-18-MM 2334 Ponta da broca CoroDrill® 870
870-1880-18-PM 4334 Ponta da broca CoroDrill® 870
870-1890-18-GP 4334 Ponta da broca CoroDrill® 870
870-1890-18-KM 3334 Ponta da broca CoroDrill® 870
870-1890-18-MM 2334 Ponta da broca CoroDrill® 870
870-1890-18-PM 4334 Ponta da broca CoroDrill® 870 Nada com esse termo. Tente só o início do código.
