Ferramentas · Broca intercambiável — ponta simétrica
870-1350-13L16-5
Corpo de Broca CoroDrill® 870 com ponta intercambiável
Broca · comprimento funcional 84,86 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Recomendado Preço na loja
Testado em máquina pela engenharia da Hailtools: CoroDrill® 870
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 870-1350-13L16-5.
Casos práticos da Hailtools
Vídeos
Demo - Drilling with exchangeable tip drill CoroDrill® 870Sandvik Coromant · YouTube
CoroDrill 870 - Not just different, outstanding!Sandvik Coromant · YouTube
Broca de ponta intercambiável: CoroDrill 870 Sandvik CoromantSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroDrill 870 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 870-1350-13L16-5
- Código compactado
- 870-1350-13L16-5
- Material ID
- 6035661
- Família
- Ferramentas
- Tipo
- Broca intercambiável — ponta simétrica
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 134,7 g
- EAN
- 26035661
- NCM
- 846610
- UNSPSC
- 23291502
- eCl@ss 13
- 21180201
- Origem
- SE
- Lançamento
- 25/02/2012
- CoroPak de lançamento
- 12.1
Arquivos CAD
- STP básico 75387559.stp
- STP detalhado 75387558.stp
- DXF 2D 75387560.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5513 031-12 Parafuso da pastilha
- 1 × 5680 084-18 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 4.099 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.

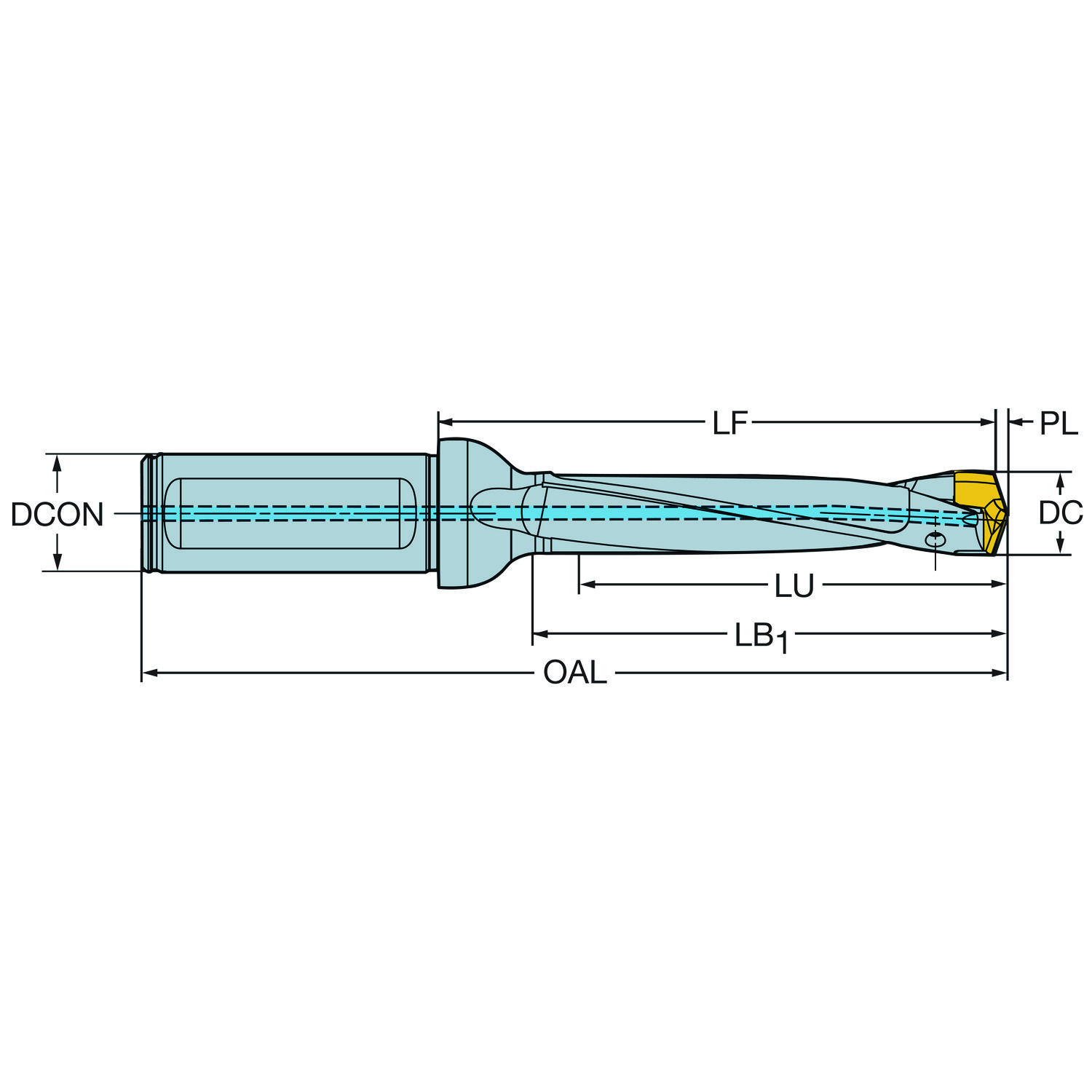

| Parâmetro | Código | Valor |
|---|---|---|
| Código do projeto do canal | FDC | Canal de cavaco helicoidal |
| Código do tamanho do assento da pastilha | SSC_M | 13 |
| Código do tamanho do assento da pastilha | SSC_N | 13 |
| Código do tipo de fixação | MTP | Grampo sobre a pastilha |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento da ponta | PL | 2.14 mm |
| Comprimento de fixação | LSCMS | 48 mm |
| Comprimento do corpo | LB | 74 mm |
| Comprimento funcional | LF | 84.86 mm |
| Comprimento total | OAL | 135 mm |
| Comprimento util | LU | 72.11 mm |
| Diâmetro da conexão | DCONMS | 16 mm |
| Diâmetro de corte máximo | DCX | 13.99 mm |
| Diâmetro mínimo de corte | DCN | 13.5 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica (ISO9766 haste de broca com flange) — métrica: 16 (x 48) |
| Número de pastilhas | CICT | 1 |
| Número efetivo de arestas de corte na parte frontal | ZEFF | 2 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroDrill 870-1390-13-PM |
| Peso do item | WT | 0.1347 kg |
| Pressão de refrigeração | CP | 10 bar |
| Pressão de refrigeração | CP | 10 mm |
| Relação comprimento/diâmetro utilizável | ULDR | 5.18776978 |
| Rotação máxima | RPMX | 15000 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 48 mm |
| Tolerância alcançável do furo | TCHA | H9 |
| Torque | TQ | 0.9 Nm |
| Torque | TQ | 0.9 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 20 no catálogo
870-1350-13-GP 4334 Ponta da broca CoroDrill® 870
870-1350-13-KM 3334 Ponta da broca CoroDrill® 870 Recomendado
870-1350-13-MM 2334 Ponta da broca CoroDrill® 870 Recomendado
870-1350-13-PM 4334 Ponta da broca CoroDrill® 870 Recomendado
870-1360-13-GP 4334 Ponta da broca CoroDrill® 870
870-1360-13-KM 3334 Ponta da broca CoroDrill® 870
870-1360-13-MM 2334 Ponta da broca CoroDrill® 870
870-1360-13-PM 4334 Ponta da broca CoroDrill® 870
870-1370-13-GP 4334 Ponta da broca CoroDrill® 870
870-1370-13-KM 3334 Ponta da broca CoroDrill® 870
870-1370-13-MM 2334 Ponta da broca CoroDrill® 870
870-1370-13-PM 4334 Ponta da broca CoroDrill® 870
870-1380-13-GP 4334 Ponta da broca CoroDrill® 870
870-1380-13-KM 3334 Ponta da broca CoroDrill® 870
870-1380-13-MM 2334 Ponta da broca CoroDrill® 870
870-1380-13-PM 4334 Ponta da broca CoroDrill® 870
870-1390-13-GP 4334 Ponta da broca CoroDrill® 870
870-1390-13-KM 3334 Ponta da broca CoroDrill® 870
870-1390-13-MM 2334 Ponta da broca CoroDrill® 870
870-1390-13-PM 4334 Ponta da broca CoroDrill® 870 Nada com esse termo. Tente só o início do código.
