820D-200TC22

Ferramentas · Boring tool - indexable

820D-200TC22

Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste

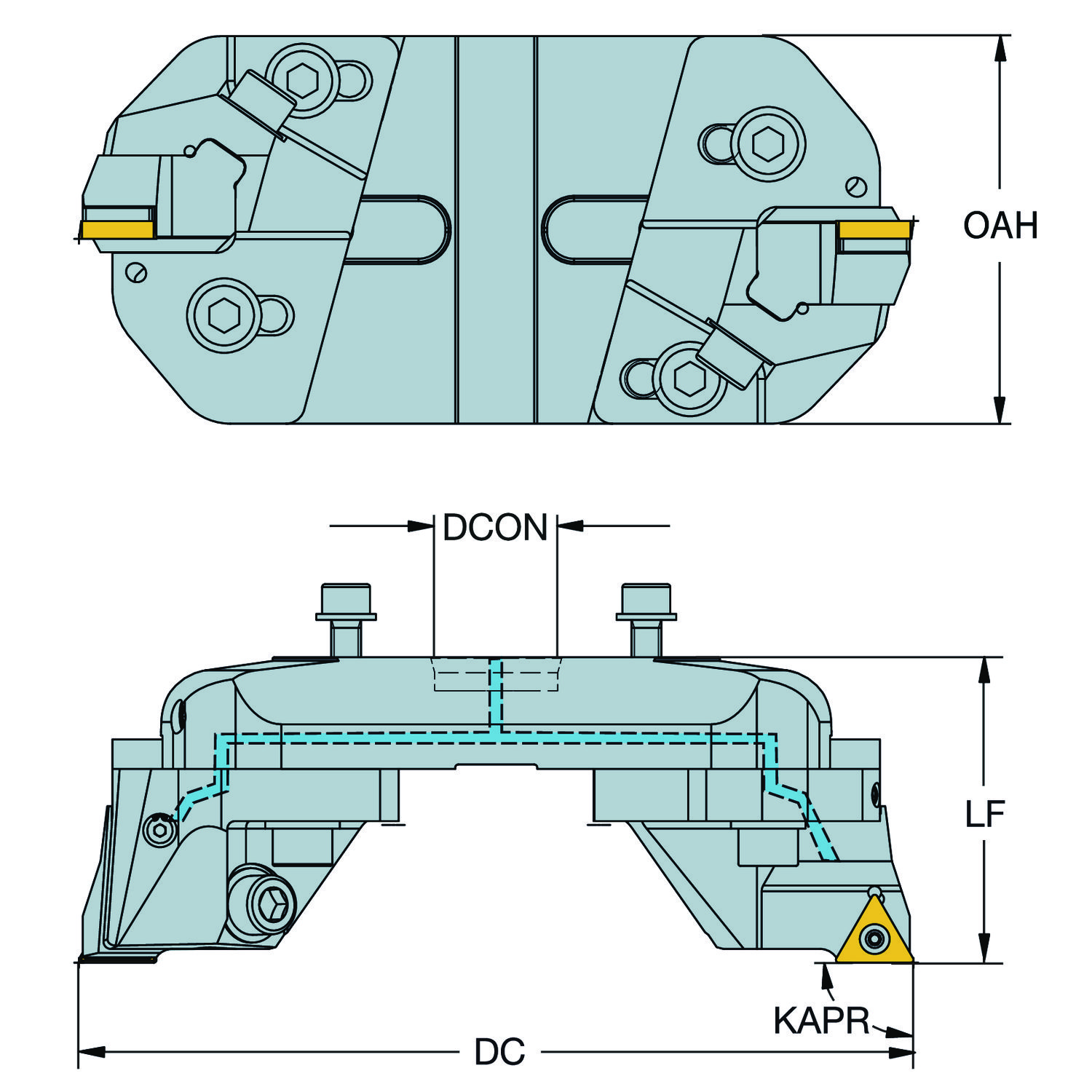

Ferramenta de mandrilar · comprimento funcional 82 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
820D-200TC22
Código compactado
820D-200TC22
Material ID
6872884
Família
Ferramentas
Tipo
Boring tool - indexable
Peso unitário (kg)
4.576 Kilogram
EAN
7323220289622
UNSPSC
23241601
eCl@ss 13
21181203
Lançamento
23/09/2015
CoroPak de lançamento
15.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura total OAH 104 mm
ângulo da aresta de corte da ferramenta KAPR 90
Código do material do corpo BMC Steel and aluminium
Código do tamanho do assento da pastilha SSC_M 22
Código do tamanho do assento da pastilha SSC_N 1/2
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento funcional LF 82 mm
Comprimento total OAL 82 mm
Diâmetro da conexão DCONMS 33 mm
Diâmetro de corte máximo DCX 200 mm
Diâmetro do parafuso circular DBC 101.6 mm
Diâmetro mínimo de corte DCN 148 mm
Direção da interface de adaptação da máquina ADINTMS Boring arbor -2 key drives -metric: 33
Insert included angle EPSR 60
Keyway width (metric) KWW 11.5 mm
Largura total OAW 148 mm
Limite máximo de ajuste ADJLX 26 mm
Número de pastilhas CICT 2
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 220408
Peso do item WT 4.576 kg
Pressão de refrigeração CP 70 bar
Propriedade antivibração DPC Não
Sensor embedded property SEP Não
Torque TQ 3 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
